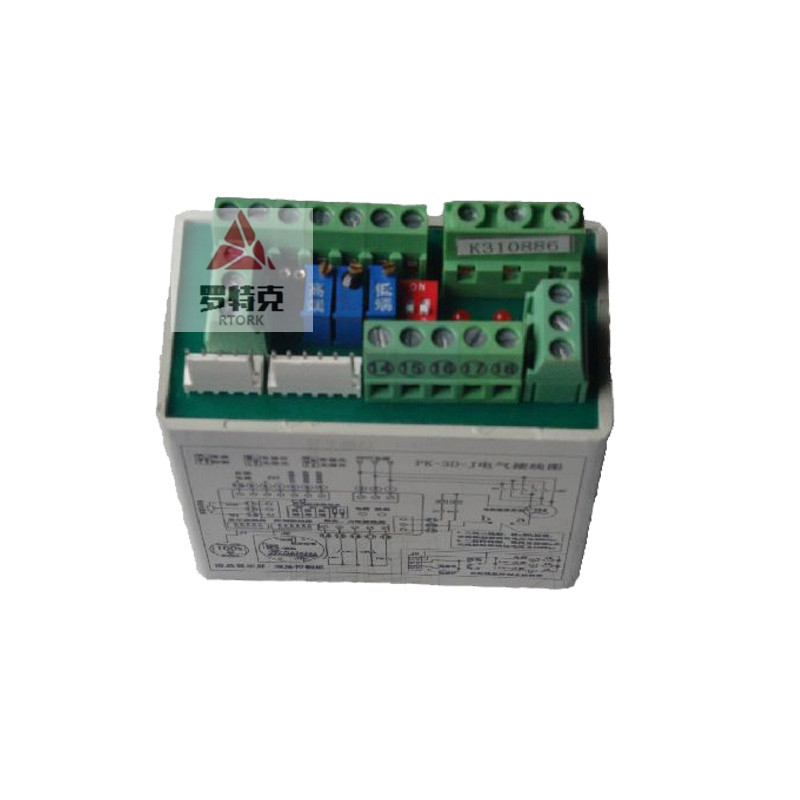

PK-3D-J型三相開關型模塊
一、概述
PK-3D-J型三相開關型模塊，是在我公司推出的PK-3C-J型模塊的基礎上研發的新一代三相整體開關型電動執行器專用控制模塊。接收來自DCS等系統或PLC等控制器的長脈沖或短脈沖信號，控制電動執行器對閥門打開或關閉，可實施對全行程任意點的控制。也可進行兩線式控制：1、有信開閥、無信關閥；2、 有信關閥、無信開閥。該產品集相序自動調整、閥位變送、隔離放大、功率驅動等諸多功能與一體，具有缺相保護、過力矩保護、電子互鎖保護、禁動延時保護、溫
度保護等完善的保護功能。還可加配現場按鈕板，實施現場操作并提供多種報警輸出；加配閥位液晶顯示屏，精確直觀地顯示閥位開度；加配紅外遙控功能，實現較 高防護等級的現場操作。該產品具有抗干擾能力強、性能可靠、抗震、防潮、體積小、接線簡單，調試方便等優點。現已廣泛應用于DKJ、DKZ、DZW、LQA、QB、QT、SD、SM、SMC、SR、2SA、802、903、3410、3610等系列產品上。
二、主要技術特點及性能參數1、電源電壓：380V±10%，50HZ±5%（特殊要求可在訂貨時提出）。
2、電源接線方式：三相三線制、三相四線制。
3、可自動識別、調整三相電源的相序，而正確執行對閥門的開、關控制。
4、具有缺相保護、過力矩保護、電子互鎖保護、禁動延時保護、溫度保護等完善的保護功能。
5、可加配：現場按鈕板、閥位液晶顯示屏、紅外遙控等功能。
6、具有斷電、缺相、過力矩等多種報警輸出觸點和遠程/現場狀態指示。
7、輸入/輸出信號通道均采用光電隔離（可承受2000V浪涌電壓）。
8、輸入控制信號：無源干觸點、有源DC24V或AC24V、有源AC220V。
9、輸出反饋信號：DC4～20mA（有源輸出）、DC1～5V、DC0～10V(可任選一種)。
10、輸出阻抗：≦750Ω。
11、閥位電位器阻值：1KΩ～5 KΩ（若配其它阻值的電位器請與我們聯系）。
12、輸出閥位電流的調節范圍：低端0%-85%，即低端無需調到零位；高端15%～100%，即當單圈閥位電位器轉角較小時（0～45°），或轉角最大時（0～270°或0～330°）之間都可調出DC4～20mA 電流。
13、獨特的反饋電流調節技術只需閥門開、關一次，即可準確調準DC4～20mA電流，無需傳統方式反復調節。
·1·
14、通過模塊上的撥碼開關可設置常規控制和兩線式控制。常規控制即：接收的控制信號為長脈沖或短脈沖，中途可任意停下來。兩線式控制即：
控制信號由兩根信號線完成。可進行有信開，無信關；或有信關，無信開兩種控制方式，其中途不可停下來。
15、可適用于可逆控制，接通持續率50%，每小時接通次數≦600次。
16、工作溫度：-30℃～+70℃（特殊溫度要求請致電聯系）。
17、環境濕度：≦95%（25℃）
PK-3D-J型三相開關型模塊
