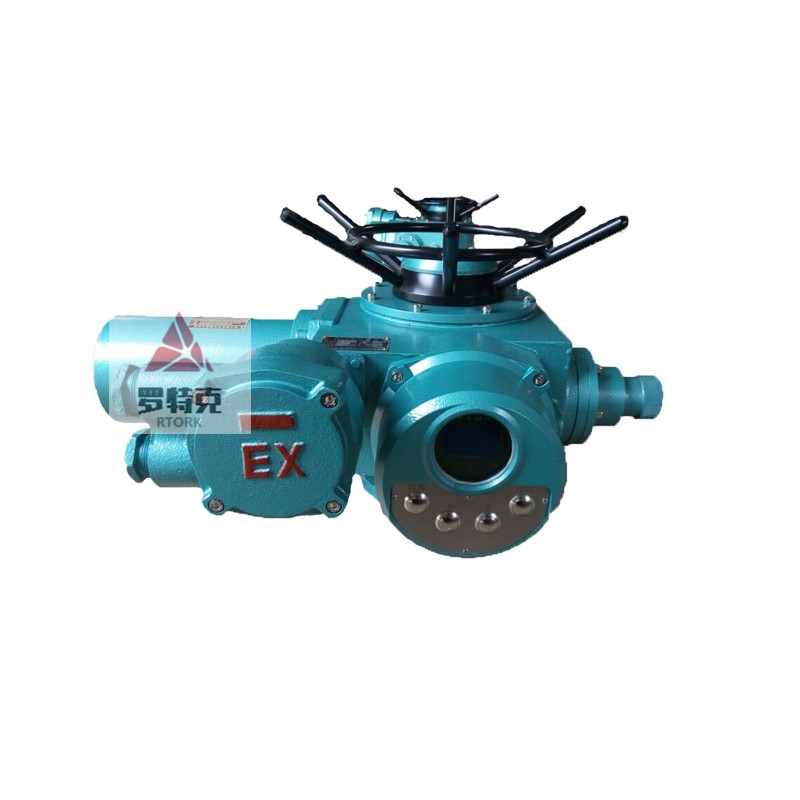

Z60-24B整體防爆型閥門電動裝置
防爆型多回轉電動裝置DZB，防護等級為ExDII BT4，適用于對閘閥、截止閥等閥門進行操作，防護等級IP65，輸出轉矩范圍：50-10000Nm，輸出轉速范圍：12-36rpm.是閥門實現開啟、關閉或調節控制的驅動設備。DZB型電裝適用于閘閥、截止閥、隔膜閥、柱塞閥、節流閥、水閘門等?？捎糜诿鳁U閥，也可用于暗桿閥。
廣泛應用于管道為型氣體或煤礦底采掘面使用，質量穩定，防爆性能好，我公司已可以生產帶防爆的電壓為三相660V，380V，兩相220V，產品外觀，質量，屢屢受到使用單位好評！
除普通開關型以外，產品另可以有一體化防爆型，智能一體化防爆型滿足更多實際要求需要。
DZB系列閥門電動裝置可靠的設計，可適用于不同控制系數、不同工作環境的需要。
揚州羅特克公司電裝具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點?？蓪?duì)閥門實行遠控、集控和自動控制。廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。
本產品的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定。隔爆型的性能符合GB3836.1-2000《性氣體環境用電氣設備第1部分：通用要求》，GB3836.2-2000《性氣體環境用電氣設備第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。
多回轉電動電動裝置按防類型分：有普通型、戶外型和隔爆型
按控制方式分：有常規型、一體化型和智能一體化型
按連接型式分：有轉矩型、電站型和推力型。
工作環境和主要技術參數
1電源：電機為三相交流，380V （特殊訂貨660V 或220
V）, 50Hz（特殊訂貨60Hz）；控制線為220V，50Hz（特殊訂貨60Hz）；遠程控制為24VDC。
2 工作環境：
2.1
環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。
2.2
相對濕度：≤90%（25℃時）。
2.3防護類型：普通型和戶外型用于無易燃、易爆和無腐蝕性介質的場所，其中普通型用于戶內；隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的性氣體混合物。（詳見GB3836.1）
2.4防護等級：戶外型和防爆型為IP55 （特殊訂貨IP67）。
3 工作制：短時10分鐘 （特殊訂貨30分鐘） 。
閥門電動裝置防爆型型號有：
·
DZB10，Z10-24B，DZB20，Z20-24B，DZB30，Z30-24B，DZB60，Z60-24B，DZB120，Z120-24B，DZB180，Z180-24B，DZB250，Z250-24B，DZB350，Z350-18B，DZB500，Z500-18B，DZB1000，Z1000-18B。
|
DZB系列隔爆型多回轉電動裝置性能參數表 |
|
型 號 |
公稱 |
最大控制轉矩 |
最小控制轉矩 |
輸出軸轉圈數 |
允許通過閥桿直徑 |
手動速比 |
輸出轉速 |
電機 |
|
DZB5 |
50 |
75 |
≤25 |
150 |
28 |
1∶1 |
18 |
0.12 |
|
DZB10A |
100 |
150 |
≤50 |
160 |
24、36 |
0.25 0.37 |
||
|
DZB15A |
150 |
225 |
≤75 |
|||||
|
DZB20A |
200 |
300 |
≤100 |
40 |
0.55 |
|||
|
DZB20A(Ⅰ) |
28 |
|||||||
|
DZB30A |
300 |
450 |
≤150 |
40 |
24 |
0.75 |
||
|
DZB30A(Ⅰ) |
28 |
|||||||
|
DZB45A |
450 |
675 |
≤225 |
110 |
48 |
24 |
1.1 |
|
|
36 |
1.5 |
|||||||
|
DZB60A |
600 |
900 |
≤300 |
24 |
1.5 |
|||
|
36 |
2.2 |
|||||||
|
DZB90 |
900 |
1350 |
≤450 |
60 |
24 |
2.2 |
||
|
DZB90(Ⅰ) |
48 |
36 |
3.0 |
|||||
|
DZB120 |
1200 |
1800 |
≤600 |
60 |
24 |
3.0 |
||
|
DZB120(Ⅰ) |
48 |
|||||||
|
DZB180 |
1800 |
2160 |
≤900 |
140 |
70 |
25∶1 |
24 |
4.0 |
|
36 |
5.5 |
|||||||
|
DZB250 |
2500 |
3000 |
≤1250 |
24 |
5.5 |
|||
|
DZB350 |
3500 |
4200 |
≤1750 |
75 |
13∶1 |
18 |
7.5 |
|
|
DZB500 |
5000 |
6000 |
≤2500 |
10 |
||||
|
DZB800 |
8000 |
9600 |
≤4000 |
120 |
80 |
90∶1 |
12 |
13 |
|
DZB1000 |
10000 |
12000 |
≤5000 |
100 |
15 |
