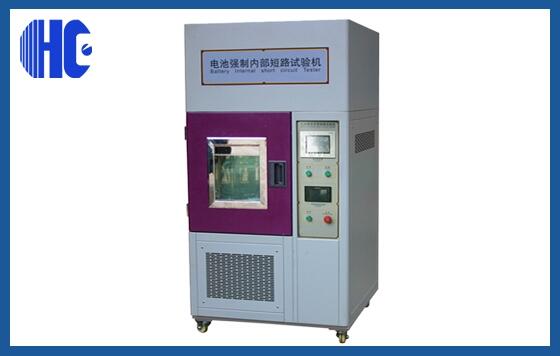

一、產品名稱：電池短路試驗機
二、產品型號:HC-944
三、產品概述:本機依據IEC62133要求，模擬電池在一定環境溫度條件下進行強制內部短路測試或在常溫條件下進行擠壓測試。本機采用PLC觸摸屏菜單式操作，電壓采集數據頻率可達100次/秒，同時通過PLC編程設定試驗壓力，時間，電池電壓，電池形變等。
四、依據標準：IEC62133-2012《含堿性或非酸性電解液的蓄電池及蓄電池組的安全要求》
五、主要技術參數
5.1.溫控箱主要技術參數：
5.1.01.溫度范圍：0℃~100℃；
5.1.02.解析精度：±0.1℃；
5.1.03.溫度波動度：±0.5℃；
5.1.04.溫度均勻度：±1.5℃；
5.1.04.極限低溫：0℃；
5.1.06.升溫速率：平均3℃/min（從0℃升到100℃、非線性空載，平均升溫）；
5.1.07.降溫速度：平均1℃/min（從100℃降到0℃、非線性空載，平均降溫）；
5.1.08.內箱尺寸：W400mm*H500mm*D400mm；
5.1.09.內箱材質：304不銹鋼板，底部補強；
5.1.10.外箱尺寸：W1060*D1600*H2100mm；
5.1.11.整機重量：約300kg
5.1.12.供電電源：1∮，220V，50Hz,6.6kW
5.2.內部短路試驗系統主要技術參數：
5.2.01.試驗載荷：100kg(常用80kg)；
5.2.02.荷重解析度：1/100,000；單位轉換：kg,lb，N
5.2.03.荷重精度：顯示精度：1N≤0.6%)
5.2.04.力值不超倍數：7段自動切換；
5.2.05.位移解析度：1/1000；
5.2.06.位移準確度：±0.01mm；
5.2.07.速度范圍：0.01~20mm/s內可調，常用測試速度：0.1mm/s；
5.2.08.有效行程：100mm（不含夾持器）；
5.2.09.測試僅限平面：200*200mm（可定制）；
5.2.10.電壓采集范圍：0~10V；
5.2.11.電壓分辨率：1mV；
5.2.12.電壓采集頻率：100次/秒；
5.2.13.內短路工作臺材質:不銹鋼板，再加貼鐵氟龍膠布，耐腐蝕；
5.2.14.強制內短路壓頭尺寸：兩種尺寸
圓柱形電池測試壓頭為：10*10*16mm不銹鋼+10*10*2mm橡膠
方形或棱形電池測試壓頭為：10*10*16mm不銹鋼+10*10*2mm橡膠+6*6*2mm亞克力
5.2.15.壓頭數量：各5個；
5.2.16擠壓動作：自上而下進行施壓；
5.2.17.施壓步驟：以0.1mm/s的速度，使用標準加壓工裝，對單電池放置有小鎳片的部位施加壓力，同時利用電壓采集系統監測電池輸出端電壓的變化（電壓采集頻率為100次/秒）當觀測到有大于60mV的電壓降時，或者當施加的壓力達到要求（圓柱形電池800N,方/菱形電池600N/400N）時，即停止降低加壓工裝并保持30s,然后撤除壓力；
六、溫度控制系統說明:
1.觸摸式智能可程序溫度調節器:采用原裝進口微電腦數字式溫度控制器，多組PID控制機能，且以數據形式顯示于屏幕上。
2.具有極寬的溫度控制范圍，可滿足使用者的各種需要。
3.采用獨特的平衡調溫方式，可調節理想溫度環境。具有穩定、平衡式加熱能力可進行高精度、高穩定的溫度控制。
4.品牌：韓國三元。
5.升溫、降溫之所有組件，完全由微電腦自動控制，系統個別完全獨立；裝備有智能控制器，因而使設定精度大大提高。
6.具程序修正、清除、預約啟動、停電記憶等功能
七、出廠標準配置：
1.試驗機主機：1臺
2.標準擠壓頭：各5個
3.專用鎳手指：5個
4.產品出廠合格證：1份
5.產品說明書：1份
6.產品保修卡：1份
八、設備使用條件：
1．環境溫度：室溫～45℃
2．環境濕度：20%～80±5%R.H
3．大氣壓：86kPa～106kPa
4．周?chē)鸁o(wú)強烈振動，無陽光直接照射或其它熱源直接照射
5．安裝基面為地面，地面要求整潔平坦
6.使用電源條件：AC220V電源，可靠接地
