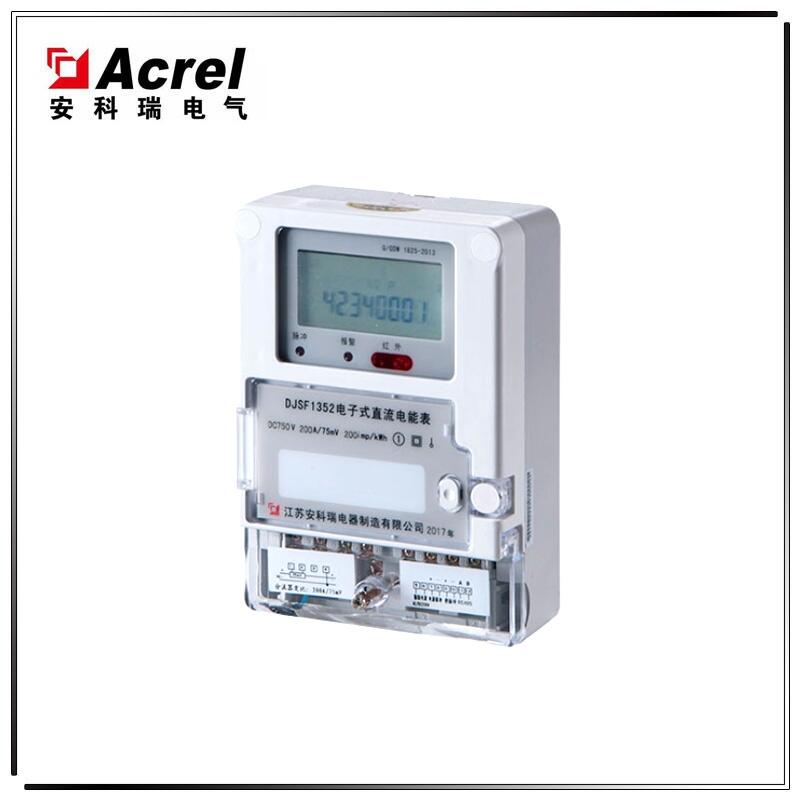

DJSF1352系列直流電能表
1 概述
DJSF1352型電子式直流電能表采用液晶顯示，具有RS485功能可與微機進行數據交換。適合充電樁直流計量、電池、太陽能電池板等直流信號設備電量測量和電能計量使用，亦可用于工礦企業，民用建筑，樓宇自動化等現代供配直流電系統。
產品由測量單元、數據處理單元、通訊單元、顯示單元等組成，具有電能測量、數據處理、實時監測、LCD顯示功能。電能表具有高倍過載、高精度、低功耗、停電數據自動保存、長壽命等特點。本電表符合Q/GDW1825－2013直電能表技術規范、GBT29318－2012電動汽車非車載充電電能計量、Q/GDW364－2009單相智能電能表技術規范相關技術要求。
DJSF1352產品功能眾多，可滿足目前國內外不同場合的特殊要求。
2 技術指標
2.1 規格
準確度等級：1級
額定電壓（Un）：100V、350、500V、750V、1000V等。
標定電溘DC（外附分流器）：200A、300A、400A、600A等可設置
脈沖常數：以實際銘牌標注為準。
輔助電源：供電電壓，DC20－60V或AC85V－265V可選。
2 .2 技術參數
基本誤差
在額定電壓(Un)下，電能表基本誤差不應該超過誤差極限：0.051D≤1≤05b15％，0.5b≤1≤1.21b生1％。
工作電壓范圖
攝定工作電壓08Un－11Un(Umax1000)；擴展工作電壓0.6Un－1.1Un(Umax1000V)。
潛動
在參比條件下電能表電流線路短路，電壓電路分別施加1.1Un和0.8Un，在20min時間內，電能表不能有脈沖輸出或代表脈沖輸出的指示燈無閃爍。
功率消耗
電壓線路≤1W；電流線路≤0.5；助電源線路≤2w。
工作環境條件
工作溫度范圍-25℃-＋60℃：極限工作溫度范圍-40℃-+70℃：儲存運輸極限溫度-40℃-＋70℃：相對濕度＜75％(年平均)。
通訊接口
通訊波特率RS485：120024004800960192000s；數據格式OMEN-8-1E出廠默認E-8-1；通訊規約DLT645-2007協議、 Modbus-RTU。
