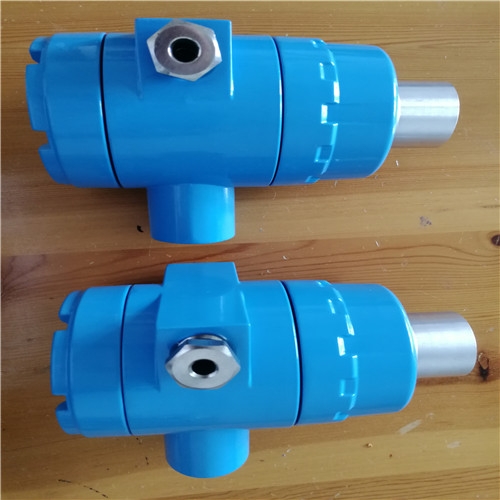

XLZJ-102AT一體化紫外線火焰監測器，用于燃?xì)狻⑷加凸I(yè)燃燒器的火焰監測，該監測器只對產生的紫外線敏*，對燈光和爐膛高溫輻射無反應，抗干擾性強。
一、主要技術參數
1.電源：220V±10% 50/60HZ
2.火焰檢測：UV傳感器
3.工作溫度： -20℃～ 80℃
4..檢測響應時間：≤0.2秒
5.熄火關閥時間：1-6秒可調
6.光譜響應范圍：190/280nm
7.信號輸出：無源開關量、4-20mA模擬量
8.檢測對象： 燃?xì)?、燃?/span>
二、外形及安裝
1.殼體：鑄鋁型
2.安裝螺紋：G1管螺紋
3.檢測孔內徑：φ22，必須通風冷卻。
三、 接線方法
打開后蓋將連接線接在端子排上
1. 電源L
2. 電源N
3、4.為有源輸出，有火時輸出220V供燃料閥
5、6.為無源常開，有火焰時翻轉
6、7.為無源常閉，有火焰時翻轉
8. 標準電流信號輸出正
9. 標準電流信號輸出負極
