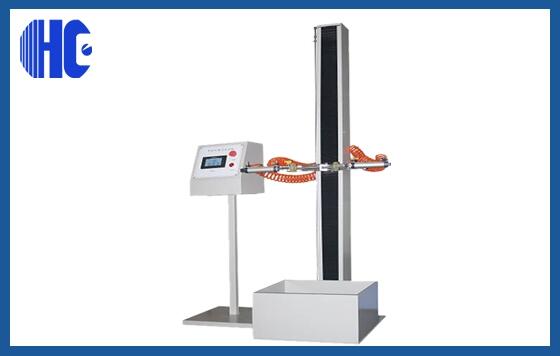

一、產品名稱：電池跌落試驗儀
二、產品型號：HC-939
三、試驗說明：將樣品規定的試驗方法充滿電后，用于測試電池樣品從不同高度，不同角度自由落體跌落在不同材質的跌落底板上，檢測電池的安全性能。
試驗評定結果：電池樣品應以不起火、不爆炸、不漏液為合格。
四、依據標準：
GB31241-2014 《便攜式電子產品用鋰離子電池和電池組安全要求》
GB/T18287-2013《蜂窩電話用鋰離子電池總規范》
GB/T8897.4-2008《原電池第4部分鋰電池的安全要求》
GB/T21966-2008《鋰原電池和蓄電池在運輸中的安全要求》
GB/T19521.11-2005《鋰電池組危險貨物危險特性檢驗安全規范》
UL1642-2012《鋰電池標準》
UL2054-2012《家用和商用蓄電池組》
UN38.3-2012《關于危險貨物運輸?shù)慕ㄗh書-試驗和標準手冊》第三部分
IEC62133-2012《含堿性或非酸性電解液的蓄電池及蓄電池組的安全要求》
IEC62281-2004《鋰原電池和蓄電池在運輸中的安全要求》
IEC60086-2007《原電池第4部分鋰電池的安全要求》
五、規格參數：
試件僅限重量：3kg±100g；
跌落高度：300~1500mm（可調）；
高度分辨率示：0.1mm；
高度顯示精度：1mm；
跌落高度顯示：PLC，最小指示1mm；
控制方式：PLC人機界面，高度設置，跌落，上升等動作皆由PLC控制器上設置；
夾持方式：氣壓吸附式，任何部位均可跌落；
升降方式：電動升降；
跌落方式：自動落體；
跌落底板介質：鋼板；
使用氣壓：0.8~1MPa（客戶自備氣源）；
機臺尺寸：600*700*1650mm；
重量：80kg；
電源：1∮，220V3A,660W
六、結構特點：
1、本機采用氣動結構，跌落高度可作上下調整，并附有高度標尺，可得知試件跌落高度。
2、高度調節：300~1500mm(智能自由調節)
3、箱體結構：箱式結構，箱體材質為冷軋板烤漆處理
4、箱門：單開門，雙層門，正面開鋼化玻璃觀察窗
5、觀察窗：鋼化玻璃觀察窗，方便觀察試樣
