產品規格

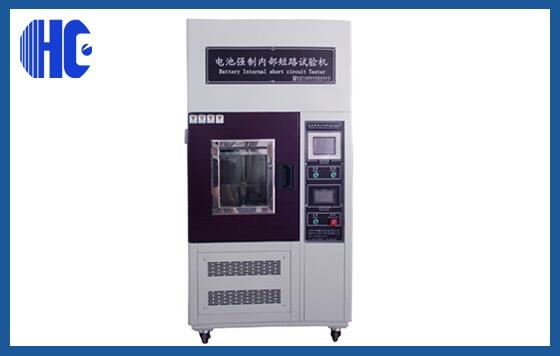

型號:HC -931電池強制內部短路試驗機
概要
主要技術參數
1.溫控箱主要技術參數：
1.1.溫度范圍：0℃~100℃；
1.2.解析精度：±0.1℃；
1.3.溫度波動度：±0.5℃；
1.4.溫度均勻度：±1.5℃；
1.5.極限低溫：0℃；
1.6.升溫速率：平均3℃/min（從0℃升到100℃、非線性空載，平均升溫）；
1.7.降溫速度：平均1℃/min（從100℃降到0℃、非線性空載，平均降溫）；
1.8.內箱尺寸：W400×H500×D400mm；
2.內部短路試驗系統主要技術參數：
2.1.試驗載荷：100kg(常用80kg)；
2.2.荷重解析度1/100,000；單位轉換：kg,lb，N
2.3.荷重精度：顯示精度：1N,(≤0.6%)
2.4.力值倍數：7段自動切換；
2.5.位移解析度：1/1000；
2.6.位移準確度：±0.01mm；
2.7.速度范圍：0.01~20mm/s內可調，常用測試速度：0.1mm/s；
2.8.有效行程：100mm（不含夾持器）；
2.9.測試平面：200×200mm；
2.10.電壓采集范圍：0~10V；
2.11.電壓分辨率：1mV；
2.12.電壓采集頻率：100次/秒；
2.13.內短路工作臺材質:不銹鋼板，再加貼鐵氟龍膠布，耐腐蝕；
2.14.強制內短路壓頭尺寸：兩種尺寸
圓柱形電池測試壓頭為：10*10*16mm不銹鋼+10*10*2mm橡膠
方形或棱形電池測試壓頭為：10*10*16mm不銹鋼+10*10*2mm橡膠+6*6*2mm亞克力
2.15.壓頭數量：各5個；
2.16擠壓動作：自上而下進行施壓；
2.17.施壓步驟：以0.1mm/s的速度，使用標準加壓工裝，對單電池放置有小鎳片的部位施加壓力，同時利用電壓采集系統監測電池輸出端電壓的變化（電壓采集頻率為100次/秒）當觀測到有大于60mV的電壓降時，或者當施加的壓力達到要求（圓柱形電池800N,方/菱形電池600N/400N）時，即停止降低加壓工裝并保持30s,然后撤除。
