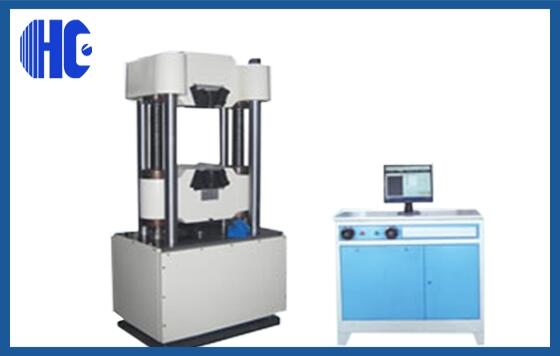

一、設備型號：HC-WD-60
二、設備名稱：微機控制電液伺服試驗機
三、設備簡介：
本機采用雙空間油缸下置結構。其中試臺與下橫梁之間為壓縮空間，可實現對試樣的壓縮、彎曲、剪切等實驗；下橫梁與上橫梁之間為拉伸空間，主要進行對試樣的拉伸試驗。試驗空間通過絲杠旋轉帶動下橫梁上下移動來自動調整。由電氣控制器、伺服閥、負荷傳感器、位移傳感器、引伸計與計算機共同組成的閉環伺服控制系統，可自動精確地控制試驗過程，并自動測量試驗力、位移、變形等試驗參數。
該試驗機主要用于金屬材料的拉伸、壓縮、彎曲、剪切等試驗；可實現等速率加荷、等速率變形、等速率位移等試驗，并可在一次試驗中實現力、變形、位移三段控制，各控制之間可平滑轉換。
通過計算機采集和軟件處理能自動控制試驗過程和自動求出試驗結果。由微機屏幕實時顯示試驗曲線和試驗結果，由打印機打印試驗報告和試驗曲線。
試驗數據可通過數據接口傳輸給網絡，相關要求：我們軟件中可以根據用戶明確的要求預先提供網絡接口；如果涉及派出軟件人員到用戶現場服務需要收取相應費用；我們只協助用戶進行聯網工作，不承擔和相關網絡公司進行協商協調的責任。
四、設備功能：
金屬拉伸試驗：滿足GB/T228-2002金屬拉伸試驗規定要求。電氣系統具有力控制、變形控制和位移控制三種控制方式，在試驗過程中三種控制方式可以按照設定程序平滑切換。軟件可以自動求取ReH(上屈服強度)、ReL(下屈服強度)、Rp0.2(規定非比例延伸強度)、Rt0.5(規定總延伸強度)、Rm(抗拉強度)、E(彈性模量)等參數。
用戶可另外配置夾具來完成其它標準規定的試驗。
.可實現等速率加載試驗、等速率位移試驗、等速率變形試驗、試驗力保持試驗。
五、技術參數：
1、試驗力：60kN
2、試驗機級別：0.5級
3、試驗力測量范圍：1%-100%
4、立柱數：6柱
5、試驗力分辨力：滿量程的1/300000（全量程只有一個分辨力，不分檔，沒有量程切換沖突）
6、試驗力示值相對誤差：±0.5%
7、位移測量分辨力：0.013mm
8、位移示值相對誤差：±0.5%
9、變形示值相對誤差：±0.5%
10、加荷速率范圍：400N/s～40kN/s
11、拉伸夾頭間距離：920mm
12、壓縮空間：750mm
13、圓試樣夾持范圍：Φ15-Φ70mm
14、板試樣夾持范圍：10-70mm
15、上下壓板尺寸：Φ240mm
16、兩立柱有效距離：640mm
17、活塞行程：250mm
18、活塞移動速度：70mm/min
19、主機外形尺寸：1370x820x3400mm(不包括活塞升起行程)
20、油源外形尺寸：1150x600x900mm
21、主機重量：約8000kg
22、總功率：6kW（380V）+1.5kW（220V）
23、電源：三相五線制，50Hz
六、標準配置
1、雙空間（油缸下置）主機一臺（帶液壓夾頭、光杠鍍鉻）
2、電液伺服閥一只
3、馨標全數字控制器一套
4、7．5升/分鐘油源一臺
5、負荷傳感器一只(高精度輪輻式負荷傳感器)
6、位移傳感器一只
7、電子引伸計一只：標距：100mm變形量：10mm
8、HP商用計算機一臺
9、打印機一臺（彩色激光打印機）
10、拉伸夾具一套: 圓試樣夾塊：Φ15—Φ70mm；扁試樣夾塊：10—70mm
11、壓縮試驗裝置一套：Φ240mm
12、隨機工具一套（夾塊更換專用工具）
13、中文版金屬拉、壓試驗軟件一套
