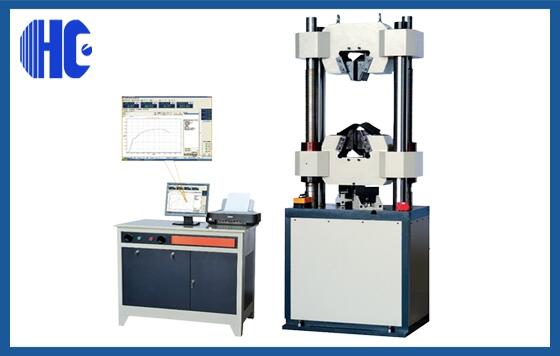

一、HC-821 電液伺服拉伸試驗機介紹：
系列微機控制電液伺服試驗機是一種通用性較強的產品，可以滿足關于金屬拉伸試驗規定中的各項標準試驗，也可以按照其它標準實現對不同材料或產品的拉伸、壓縮、彎曲、剪切等類型的試驗，可以求取所測材料的抗拉強度、屈服強度、規定非比例延伸強度、彈性模量等性能指標，可實現等速率加荷、等速率變形、等速率位移、等速率應變等閉環控制，可以進行材料或產品的工藝合格性能驗證試驗。增加功能附件可完成鏈條、鋼絲繩、電焊條、構件、水泥、混凝土、磚、瓦、橡膠及其制品進行多種試驗。采用全數字閉環控制系統，能實現負荷、位移、變形的三閉環控制要求，控制方式間能任意組合、平滑切換；
二、產品特點：
1、主機外形美觀大方、操作簡單、使用方便、示值精度高，穩定可靠。
2、加荷速率可自動控制，可進行恒應力、恒應變、恒試驗力等的多種閉環控制。試驗中可自動求取等各項力學性能參數，并據此打印結果?？筛鶕?jù)要求打印不同內容的報告和曲線。
3、適用產品：金屬棒材、板材、螺紋鋼及緊固件；
4、適用行業：用于金屬材料、建筑工程、建材、機械制造、石油化工、輕工、航空材料、大專院校、科研機構、技術部門、質檢站所等領域。
三、依據標準：
符合GB/T2611《試驗機通用技術要求》、GB/T16826《電液伺服萬能試驗機》、GB228《金屬材料室溫拉伸試驗方法》、GB/T232《金屬彎曲試驗方法》、GB/T7314《金屬材料室溫壓縮試驗方法》等標準要求。
四、電液伺服拉伸試驗機安全保護裝置
1、當試驗力超過每檔試驗力的2%-5%時，過載保護，系統卸荷。
2、當活塞升起達到上極限位置時，行程保護，油泵電機停機。
五、技術參數：
|
規格型號 |
HC-WD-600 |
HC-WD-1000 |
HC-WD-1500 |
HC-WD-2000 |
||||
|
主機結構形式 |
四立柱雙絲杠油缸下置式高強度主機結構 |
|||||||
|
試驗力（KN） |
600KN |
1000KN |
1500KN |
2000KN |
||||
|
試驗機精準度等級 |
1級/0.5級 |
|||||||
|
試驗力測量范圍 |
2%-100%FS |
|||||||
|
試驗力示值相對誤差 |
≦示值的±1% |
|||||||
|
變形分辨力 |
變形量的1/300000 |
|||||||
|
位移測量分辨力mm |
0.01 |
|||||||
|
控制方式 |
恒應力、恒變形、恒位移三閉環控制和編程控制 |
|||||||
|
夾緊方式 |
液壓自動夾緊 |
|||||||
|
活塞移動速度 |
0.2-70（mm/min）無極調速 |
|||||||
|
立柱間有效距離 |
550 |
650 |
650 |
700 |
||||
|
有效拉伸空間 |
650 |
|||||||
|
有效壓縮空間 |
550 |
|||||||
|
圓試樣夾持范圍 |
Φ6-Φ40 |
Φ13-Φ60 |
Φ26-Φ70 |
Φ26-Φ80 |
||||
|
扁試樣夾持厚度 |
0-30 |
0-40 |
0-50 |
0-60 |
||||
|
扁試樣夾持寬度 |
75 |
75 |
80 |
80 |
||||
|
上下壓盤尺寸 |
Φ204×Φ204 |
|||||||
|
彎曲支輥間距 |
30-600 |
30-600 |
30-600 |
30-600 |
||||
|
主機外形尺寸 |
950×655×2188 |
1010×750×2230 |
1200×1100×2860 |
1300×1200×2900 |
||||
|
控制柜外形尺寸 |
960×630×950 |
|||||||
|
供電電源 |
380V±10%/50Hz/三相五線制； |
|||||||
|
試驗機重量約 |
2600kg |
4000kg |
5600 kg |
7500kg |
||||
|
備注：華測儀器廠家保留機型升級的權利，更新后恕不另行通知，如有問題請在線咨詢詳細情況 |
||||||||
