生產國： 英國
品牌： RENISHAW
型號： PH10T PLUS PHC10-3 PLUS TP20
MPN： A-5863-2000 A-5863-0100 A-1371-0291 A-1371-0272

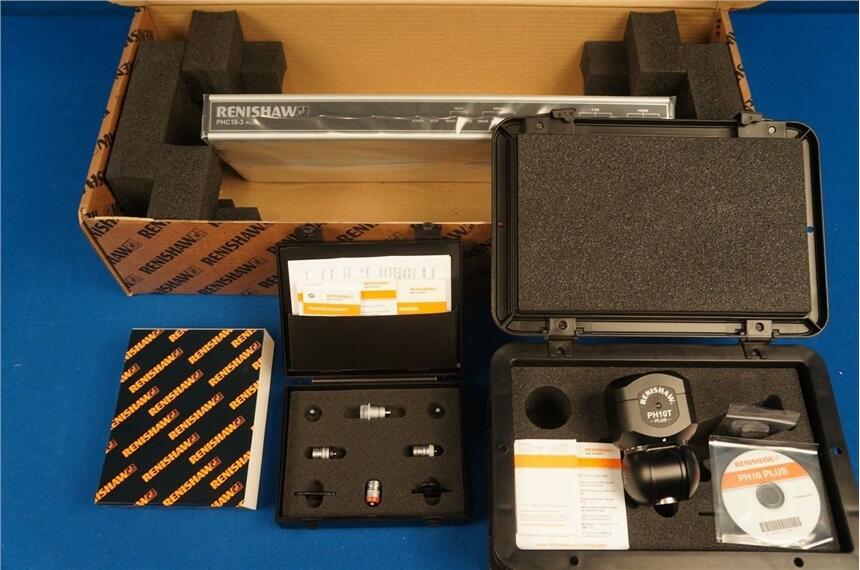

全新包裝，帶2年保修Renishaw PH10T PLUS電動探頭和Renishaw PHC10-3 PLUS探頭控制器。具有3個測頭模塊的Renishaw TP20模塊化測頭系統具有1年保修。
PH10M或PH10MQ可以以相同的價格發貨。
PHC10-3 PLUS支持RS 232和USB通信。
TP20探針套件所需的模塊，低作用力，中作用力，標準作用力或擴展作用力的任意組合。
PH10M可以攜帶較長的延長桿和復雜的探頭，例如SP25M或TP7M。高度可重復的自動接頭可以快速更換探針或延伸桿，而無需重新鑒定。
| 長度 | 117毫米 |
| 寬度 | 62毫米 |
| 重量 | 645克 |
| 探頭安裝 | 自動聯接（多線） |
| 頭部安裝 | PH10M刀柄以適合CMM |
| 適用控制器 | PHC10-2 PHC10-3 |
| 位置重復性 | 0.4微米（0.00002英寸），間距62 mm |
| 總數 職位 | 720 |
| 推薦驅動扭矩可達到 | 0.45牛頓米 |
| 延伸桿可達到 | 使用PAA3擴展板的300毫米（11.8英寸） |
PH10MQ是PH10M的一種變型，它使電動頭可以直接安裝在主軸上，而頭部的B軸位于主軸內部。該選件提供了更整潔，更短的探頭安裝座，只有A軸從主軸伸出。
| 長度 | 73毫米 |
| 寬度 | 80毫米 |
| 重量 | 730克 |
| 探頭安裝 | 自動聯接（多線） |
| 頭部安裝 | 直接到鵝毛筆 |
| 適用控制器 | PHC10-2 PHC10-3 |
| 位置重復性 | 0.4微米（0.00002英寸），間距62 mm |
| 總數 職位 | 720 |
| 推薦驅動扭矩可達到 | 0.45牛頓米 |
| 延伸桿可達到 | 使用PAA3擴展板的300毫米（11.8英寸） |
PH10T與PH10M相似，不同之處在于它具有M8螺紋探頭安裝座來代替自動接頭。
所有M8螺紋探頭，例如TP20和TP200，以及延伸桿都直接安裝在探頭上。PH10T與雷尼紹的所有觸控筆和模塊更換系統完全兼容。
| 長度 | 103毫米 |
| 寬度 | 62毫米 |
| 重量 | 645克 |
| 探頭安裝 | M8螺紋（2線） |
| 頭部安裝 | 適合CMM的刀柄 |
| 適用控制器 | PHC10-2 PHC10-3 |
| 位置重復性 | 0.4微米（0.00002英寸），間距為48毫米（相當于TP2和PS1R測針） |
| 總數 職位 | 720 |
| 推薦驅動扭矩可達到 | 0.45牛頓米 |
| 延伸桿可達到 | 300毫米（11.8英寸）使用PEL4擴展 |
PHC10-3頭部控制器從CMM控件接收指令。PHC10-3控制所有機頭功能并將系統狀態報告給CMM：
PHC10-3不處理任何探頭傳感器信號。這些通過頭部的軸和控制器到探頭的接口都是干凈的。
| 長度 | 180毫米 |
| 寬度 | 440毫米 |
| 高度 | 44毫米 |
| 重量 | 1.5公斤 |
| 資料傳輸 | RS232或USB |
|
電流消耗 （240V時） |
小于1 A |
|
PSU電氣額定值 |
電源電壓：100-240 V±10％ 頻率范圍：50/60 Hz 功耗可達到：49 W 瞬態電壓：安裝類別II |
| 輸入接頭 | 15路“ D” |
| 電源 | 電源適配器提供的24 V DC 49 W |
| 探頭輸出連接器 | 7針DIN或9針D型 |
|
電纜長度可達到 |
|
| 手持控制單元 | 僅HCU1 |
TP20是緊湊的5向或6向運動學觸發式測頭系統。兩件式設計，包括探頭主體和可拆卸的測針模塊，使用高度可重復的磁性運動耦合器進行連接。這提供了手動或自動更改測針配置的功能，而無需重新鑒定測針筆尖，從而在檢查程序中節省了大量時間。
提供一系列觸發力的模塊可使探頭性能與測量任務匹配。還提供一組探頭擴展，以及6向模塊。測針安裝螺紋接受雷尼紹M2系列的測針。
TP20系統易于改裝，并且與現有的觸發式測頭接口，擴展和適配器兼容。
系統組件為：
| 感官方向 |
除6W外的所有模塊 6瓦 |
±X，±Y，+ Z ±X，±Y，±Z |
| 合適的界面 | PI4-2，PI7-2，PI200，UCC | |
| 旅行前變化 |
如果 SF / EM1 / EM2 中頻 英孚 6瓦 |
±0.60微米（±0.000023英寸） ±0.80微米（±0.000032英寸） ±1.00微米（±0.000039英寸） ±2.00微米（±0.000079英寸） ±1.50微米（±0.000058英寸） |
| 單向重復性 |
低頻/ SF / EM1 / EM2 中頻 英孚 6瓦 |
±0.35微米（±0.000014英寸）
±0.50微米（±0.000020英寸） ±0.65微米（±0.000026英寸） ±0.80微米（±0.000032英寸） |
| 測針變化的重復性 |
MCR20 手冊 |
±0.50微米（±0.000020英寸）
±1.00μm（±0.000040英寸） |
| 測針?lè)秶?/span> | M2 | |
| 安裝方式 | M8螺紋 |
有七個專用探頭模塊可供選擇，并由彩色帽標識。
| 模組 | 應用 | 觸發力 | 測針長度 | |
|---|---|---|---|---|
| SF-標準力 |
|
適用于大多數應用 |
XY：0.08 N Z：0.75牛 測針：10毫米 |
10-50毫米GF |
| LF-低力 |
|
低觸發力應用-例如橡膠密封 |
XY：0.055 N Z：0.65 N 測針：10毫米 |
10-30毫米 |
| MF-中力 |
|
需要比標準更高的觸發力 |
XY：0.1 N Z：1.9牛 測針：25毫米 |
10-60毫米 |
| EF-延伸力 |
|
大型測針組件或振動導致虛假的“空氣”觸發的地方 |
XY：0.1 N Z：3.2N 測針：50毫米 |
10-60毫米 |
| 6W -6向 |
|
在–Z方向上的測量-例如底切 |
XY：0.14 N Z：1.6N 測針：10毫米 |
10-50毫米 |
| EM1 STD-延長50 mm |
|
大多數應用要求延伸50 mm |
XY：0.08 N Z：0.75牛 測針：10毫米 |
10-50毫米 |
| EM2 STD-延長75毫米 |
|
大多數需要75 mm延伸的應用 |
XY：0.08 N Z：0.75牛 測針：10毫米 |
10-50毫米 |
MCR20探頭模塊更換架設計用于牢固地固定存儲的模塊，以便快速自動更換，并保護它們免受工作環境中可能存在的空氣傳播污染物的侵害。
MSR1模塊存儲架可安全地容納多達六個模塊，并簡化了手動更換操作員的工作，從而提高了生產率。
