抽取式冷凝法 CEMS煙氣排放連續監測系統組成圖
CEMS一般由煙塵監測子系統（粉塵）、氣態污染物監測子系統（SO2、NOX）、煙氣參數監測子系統(溫度、壓力、流速、O2)、系統控制及數據采集處理子系統四個基本部分組成。具體介紹如下：
CEMS 示意圖
圖 1 抽取式冷凝法 CEMS 系統組成圖

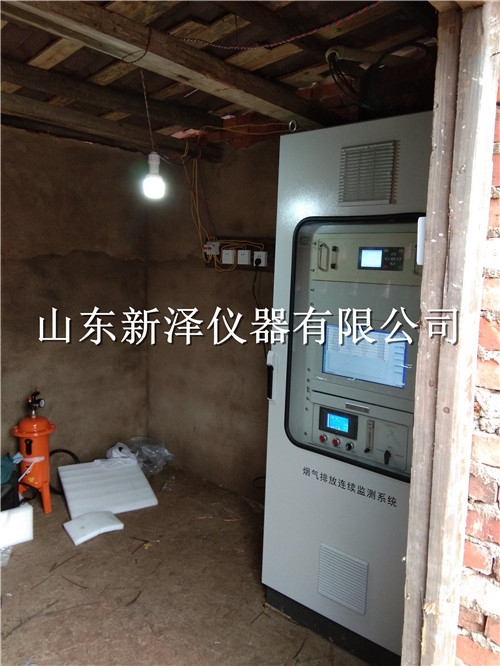

本系統由置于煙囪上的采樣探頭、粉塵儀和溫壓流一體化探頭，以及置于小屋中的分析機柜、標氣和壓縮氣源組成。
ü 采樣探頭負責煙氣采樣，內置陶瓷或不銹鋼濾芯用于過濾煙氣中的粉塵。
ü 伴熱管線高溫伴熱避免煙氣中水蒸氣冷凝。
ü 粉塵儀用于測量煙囪粉塵濃度。
ü 溫壓流用于測量煙囪內煙氣的溫度、壓力和流速。
ü 分析機柜負責抽取煙氣，過濾、冷凝除水后測量 SO2、NOx、O2 組分。
ü 標氣用于校準分析儀表。
ü 空壓機產生壓縮空氣，用于對伴熱管線、采樣探頭、溫壓流進行定期反吹。
抽取式冷凝法 CEMS煙氣排放連續監測系統組成圖
