一、 XLFZJ-102B-4防爆紫外線火焰檢測控制箱，主要用于燃?xì)?、燃油工業燃燒器的火焰監測，燃料燃時燒輻射一定頻率的光譜，UV探頭對燃燒光譜不間斷采集分析，經智能頻率合成模塊計算輸出模擬火焰信號，火焰信號經電容自動跟隨漂移反饋模塊電路處理得出穩定火焰信號，從而實現UV傳感器至檢測器間的分布電容自動匹配，UV探頭與檢測器間的連接距離最遠可達80米而無需調整電容匹配電位器，同時檢測器還設置檢測靈敏度調節電位器和熄火延時關閥調節電位器，進一步方便用戶使用。UV探頭信號線（4號線）抗對地、對火線短路，抗分布電容并自動調整，檢測靈敏度高，抗干擾性強，不受日光、紅外熱輻射、爐堂高溫等的影響，確保燃燒系統安全運行。
二、主要技術參數：
1、工作電源：DC 24V
2、功耗：＜12W
3、UV探頭工作電流：＜50μA
4、UV探頭光譜范圍：185～280nm
5、檢測距離：小于2m（1支火焰高度為45mm蠟燭）
6、檢測響應時間：＜0.2S
7、熄火延時關閥信號輸出時間：2—3秒
8、點火信號輸出時間：5～7秒
9、UV探頭與檢測器連接電纜（信號線）：10m
10、內裝火檢模塊：XLZJ-102B紫外線火焰檢測器

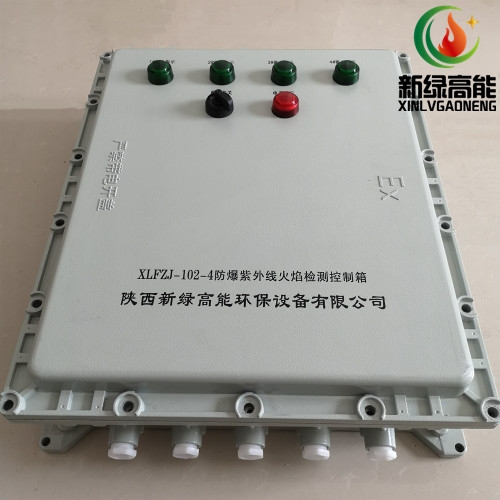

三、控制箱面板示意：
四、控制箱接線示意圖：
