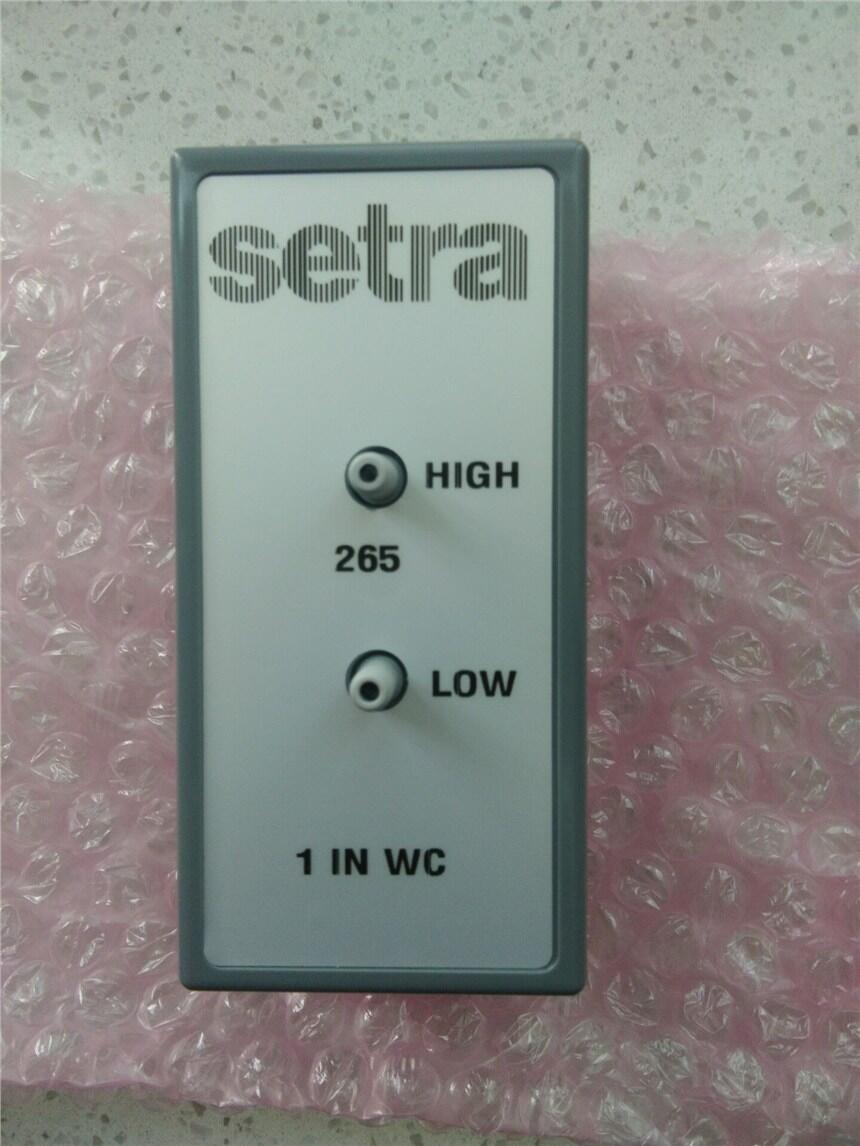

setra 265微差壓傳感器西特265介紹
2651001WD11A1C
▲量程0.25~100in.w.c./±0.1~±50in.w.c.
▲適用于空氣或非導電氣體
Setra
265型壓力變送器可測量差壓或表壓，并將此壓差轉換為成比例的電信號輸出。265系列電壓輸出可選用24VAC的激勵，可提供4~20mA、0-5VDC和0-10VDC的輸出形式。
Model265微差壓變送器的量程從0~50Pa到0~25KPa。在常溫的環境下，精度為滿量程的±1%。在-18℃~+65℃的溫度范圍內，溫度影響小于±0.06％FS/℃。Model265系列微差壓變送器利用先進的全不銹鋼彈性膜片技術，由不銹鋼膜片與固定電Ji構成一個可變電容，當壓力變化時，電容值也發生變化。Setra 獨特的檢測電路將電容值的變化轉換為線性直流電信號。彈性膜片可承受70KPa過壓（正向/負向均可）而不會損壞。
此傳感器/變送器已進行了溫度補償，從而提高了溫度性能和長期穩定性。
setra 265微差壓傳感器西特265性能參數
精度±1.0%FSModel265美國西特SETRA 微差壓傳感器C265
非線性±0.98%FS
遲滯0.10%FS
非重復性0.05%FS
過載能力10PSI(正負雙向)
預熱漂移(典型值)±0.1%FS
zui大靜壓10PSI
安裝影響范圍零點漂移(%FS/G)
0～0.5in.W.C.0.60
0～1.0in.W.C.0.50
0～2.5in.W.C.0.22
0～5.0in.W.C.0.14
setra 265微差壓傳感器西特265的溫度影響
補償范圍-18～+65℃(0～+150℉)
零點漂移±0.06
量程漂移±0.033
setra 265微差壓傳感器西特265的環境參數
工作溫度-18～65℃
儲存溫度-40～85℃
壓力介質用于空氣或類似的非導電氣體
電流輸出
電路2線
輸出4-20mA
激勵電壓9+0.02x環路阻抗min.～30+0.004x環路阻抗max.(VDC)
zui大環路電阻800Ω
零壓時的雙向輸出12mA
電壓輸出
電路3線(EXC,OUT,COM)
輸出0-5VDC;0-5VDC;0-10VDC
激勵電壓9-30VDC;9-30VAC;12-30VAC
輸出阻抗100Ω
零壓時的雙向輸出2.5VDC(±50mV)
setra 265微差壓傳感器西特265的物理參數
殼體填充防火玻璃的聚酯
壓力連接1/4″接頭
電氣連接螺絲接線柱
重量3盎司(約85克)
