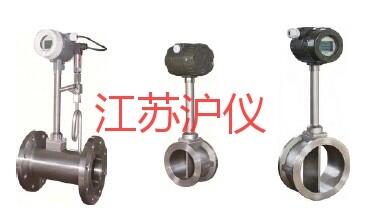

插入式渦街流量計說明
插入式渦街流量計主要用于大口徑工業管道計量,它最大優點是抗振性能特別好，無零點漂移，可靠性高。 通過長時間對插入式渦街流量計進行的大量波形分析和頻譜分析，設計出最佳的探頭形狀、壁厚，高度、探頭桿直徑及與之相配套的壓電晶體，采用先進的數控車床進行加工，確保加工的同軸度和光潔度等技術參數，配合特殊的工藝處理，從而最大限度的克服渦街流量計存在的固有自振蕩頻率對信號的影響這個通病。
【插入式渦街流量計產品特點】
可在很寬的流量范圍內精確測量氣體、液體和蒸汽的流量而不受流體物理性質的影響。
不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫，高壓，
安全防爆，適用于惡劣環境
無可動部件、無孔洞縫隙設計，產品無磨損、耐臟污，無須機械維修，使用壽命長
采用微功耗高新技術,電池供電的現場顯示型流量計,可不斷電運行兩年以上;
溫壓補償一體化設計;
電流輸出均為電隔離型,具有良好的共模干擾抑制能力;
同時顯示流量值與累計流量值,不必輪流切換。
采用抗振動探頭，有效消除外界振動影響。
電路采用表面貼裝工藝，結構緊湊，可靠性高。
采用分體式信號轉換器，電纜最長10米。
量程比寬達20：1
儀表整體結構設計合理，動態測量范圍寬，壓力損失小
表體采用不銹鋼材質，可適用于腐蝕性介質的測量；
現場液晶顯示，脈沖、4～20mA輸出或485通迅，可與工業自動化系統連接；
【插入式渦街流量計技術參數】
測量介質：??液體、氣體、蒸汽
介質粘度：??小于10cp
介質溫度：??-50℃——+400℃
本體材料：??1Cr18Ni9Ti(其他材料協議供貨)
傳感器密封：?石墨墊片（特殊根據要求）
環境溫度：??-30℃——+80℃（特殊根據要求）
公稱直徑：
插入式：DN200-5000mm
測量精度：
液體：測量值的±1.5%（特殊）
氣體：測量值的±2.5%
量程比：???10：1
壓力等級：??PN25，PN40（高壓可特殊制造）
連接方式：
插入式 DN200-DN5000
防爆形式：
隔爆型??Ex dⅡBT4-T6
本安型??Ex iaⅡCT4-T6
防護等級：??IP67
轉換器殼體：?壓鑄鋁,上漆
供電電壓：??12——36VDC或3.6V電池
輸出信號:?? 兩線制4--20mA電流輸出
現場顯示：??可編程設定顯示瞬時流量、累積流量
通訊方式：??RS485通迅
|
型????譜
|
說????明
|
|||||||||
| HQLU | 渦街流量?jī)x表 | |||||||||
| G | 傳感器 | |||||||||
|
檢測
方式
|
|
B
|
|
壓電式傳感器 | ||||||
|
C
|
|
插入式 | ||||||||
|
連接方式
|
1 |
僅對滿管型
|
法蘭連接型 | |||||||
| 2 |
僅對滿管型
|
法蘭卡裝型 | ||||||||
| 3 |
僅對插入型
|
簡易插入型 | ||||||||
| 4 |
僅對插入型
|
球閥插入型 | ||||||||
|
測量介質
|
2 | 液體 | ||||||||
| 3 | 氣體 | |||||||||
| 4 | 蒸汽 | |||||||||
|
公稱通徑
|
02
…
30
|
|
DN25
…??? ??????????單位：mm
DN300
|
|||||||
|
使用環境
|
P
|
普通型 | ||||||||
|
B
|
防爆型 | |||||||||
|
輸出信號
|
1
|
脈沖輸出 | ||||||||
|
2
|
4～20mA電流輸出，液晶顯示 | |||||||||
|
3
|
RS-485通訊 | |||||||||
|
4
|
電池供電，不帶溫度、壓力補償 | |||||||||
|
選型
說明
|
例如：?HQLUGC2405-P2 滿管型插入式渦街流量?jī)x表，介質為蒸汽
儀表通徑為DN50,普通 4～20mA電流信號輸出
|
|||||||||
插入式渦街流量計口徑和流量選型表
|
渦街流量計
|
公稱通徑ＤN
(ｍｍ)
|
流量范圍（ｍ３／ｈ）
|
||
|
液 體
|
氣 體
|
蒸 汽
|
||
|
HQ-LUGC
|
250
|
100～1000
|
1000～8000
|
930～8000
|
|
HQ-LUGC
|
300
|
150～1500
|
1500～11500
|
1330～11440
|
|
HQ-LUGC
|
350
|
200～2000
|
2000～15600
|
1800～15600
|
|
HQ-LUGC
|
400
|
250～2500
|
2500～20000
|
2400～20000
|
|
HQ-LUGC
|
500
|
400～4000
|
4000～30000
|
3700～31800
|
|
HQ-LUGC
|
600
|
500～5000
|
5000～45000
|
5300～45800
|
|
HQ-LUGC
|
700
|
700～7000
|
7000～60000
|
7300～62300
|
|
HQ-LUGC
|
800
|
900～9000
|
9000～80000
|
9500～81400
|
|
HQ-LUGC
|
1000
|
1400～14000
|
14000～120000
|
14800～127200
|
