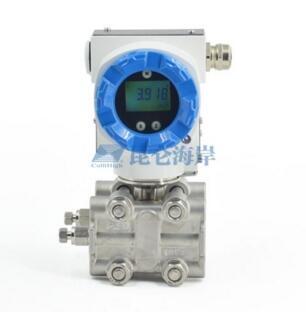

智能型單晶硅差壓變送器采用高準確度、高過壓、穩定性強的單晶硅傳感器芯片，內嵌智能強大的信號處理模塊,實現高靜壓和不同的溫度自動補償，保護變送器不受溫度、高靜壓與過壓的影響,提高現場的綜合測量精度和長期穩定性。
變送器智能一體化設計，配備液晶顯示和按鍵，能在無壓力源下正負零點遷移、量程設定，阻尼時間的設定，提高產品現場使用的人機交互；或用手操器、組態軟件、以及手機APP遠程操作，能智能實現時時顯示與組態。
技術參數
?被測流體：液體、氣體、蒸汽
?量程：0 MPa ~4MPa
?輸出：兩線 4mA～20mA電流輸出 疊加HART
?供電電壓：普通型: DC10.5~45V 本質安全型/隔爆型:DC10.5~26V
?負載電阻：0~600Ω（DC 24V 時）注：與手持通信器進行通訊時，至少需要 250Ω 的負載電阻。
?通信線路條件 :
線路長度：最長2km（0.75~1.25mm2 控制儀表用電纜,超過1km 時使用雙絞電纜）
負載電阻：250~600Ω（DC 24V, 包含電纜電阻 )
負載電容：0.55mF 以下
負載電感：3.3mH 以下
動力線的間隔：15cm 以上（請避免平行配線）
?飽和電流：上限: 20.8mA 下限 : 3.8mA
?報警電流：上限: 22.8mA 下限: 3.6mA（模式可設置）
?調整功能：零點、滿量程點可從通過外殼頂部三按鍵進行帶就地調整或者可利用組態 軟件進行遠程調整
?零點遷移：可在最大量程的 -20％~+20％的范圍內遷移
?環境溫度：-40~+85℃（充灌氟油時：-10~+60℃）
?貯存溫度：-40~+90℃
?EMC適用標準：EN1326-1：2006
?靜壓影響：±0.05％量程 /10MPa
?過壓影響：±0.05％量程上限 /16MPa
?年穩定性：±0.05％量程上限
?電源影響：±0.005％ /1V
?安裝位置影響：
與膜片面平行方向的安裝位置變化不會 造成零漂影響，若安裝位置與膜片面超 過 90°的變化，在 0.4kPa范圍內的零 漂可通過調零校正
?響應時間：90ms
?阻尼：時間常數可在 0~99.9 秒內調整
?濾波常數：可在 0~160uA 內調整
?自穩系數：可在 0~2% 內調整
?接液部材質：SUS316L不銹鋼
?接液密封圈：氟橡膠
?變送器外殼：低銅鋁壓鑄件 + 聚氨酯涂裝
?變送器外殼蓋：鋁壓鑄件 + 聚氨酯涂裝
?密封等級：IP67
?銘牌: SUS304
?填充油: 硅油，氟油（可選）
?重量：約 2 . 2 ~ 2 . 7 kg（ 本體）
?電纜引入口： M20×1.5
?外部端子：M 3 螺釘
?過程連接口：1/4"-14NPT
?安裝方法：在 50mm(2-inch) 管道上用U型螺栓安裝，或者安裝于墻面（根據 型號規格）
