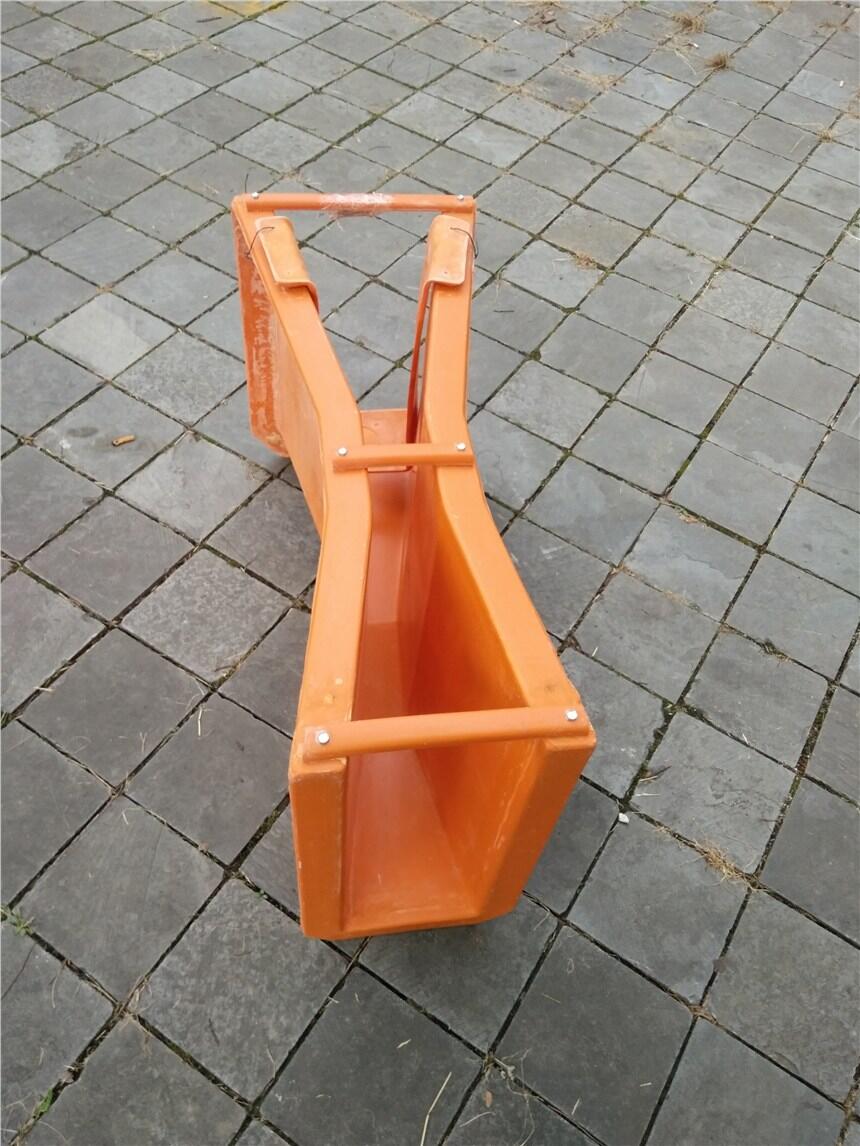

玻璃鋼巴歇爾槽是指以玻璃鋼為原料加工而成的與明渠流量計(TD-1D 型超聲波明渠流量計)配合使用的，把明渠內流量的大小轉成液位的高低，測量明渠內水的流量的儀器，玻璃鋼的科學名稱是玻璃纖維增強塑料,俗稱玻璃鋼。是國外20世紀初開發的一種新型復合材料,它具有質輕、防腐、保溫、絕緣、隔音等諸多優點。由于其強度相當于鋼材,又含有玻璃成分,也具有玻璃那樣的色澤、形體。
玻璃鋼巴歇爾槽形狀復雜，比堰的價格高，而且為了提高精度要求量水槽的各部分尺寸準確。但也有這樣一些其它測量裝置無法比擬的優點：水位損失小(約為堰的四分之一)、水中即使有固態物質也幾乎不沉淀、接近流速的影響小、對下流側的水位影響比較小等,所以被用來測量農業用水、工業用水等其它液體的流量
玻璃鋼巴歇爾槽計算原理
明渠內的流量越大，液位越高；流量越小，液位越低。對于一般的渠道，液位與流量沒有確定的對應關系。因為同樣的水深，流量的大小，還與渠道的橫截面積、坡度、粗糙度有關。在渠道內安裝量水堰槽，由于堰的缺口或槽的縮口比渠道的橫截面積小，因此，渠道上游水位與流量的對應關系主要取決于堰槽的幾何尺寸。同樣的量水堰槽放在不同的渠道上，相同的液位對應相同的流量。量水堰槽把流量轉成了液位。通過測量量水堰槽內水流的液位，再根據相應量水堰槽的水位---流量關系，反求出流量。
超聲波明渠流量計裝在巴歇爾槽什么位置
超聲波明渠流量計安裝在巴歇爾槽的收縮段的3分之一到二分之一的位置，前段保證進水無波動，無阻礙。探頭距巴歇爾槽高度不小于40公分。
取水位置應選擇在巴歇爾槽的收縮段或前段，取水管路距水底10-20公分左右。。排水在排口或者在巴歇爾槽后端。此類儀表可以實現連續監測，可直接安裝在槽前，也可取樣采樣。一般取水監測都會在巴歇爾收縮段（喉道前段）
玻璃鋼巴歇爾槽儀表安裝
流量計的儀表顯示部分應安裝在室內。室內要通風良好，無腐蝕性氣體。儀表為壁掛安裝。掛在墻上時，儀表后面有四個掛孔。儀表盤上先用四個螺栓擰在相應位置，待表盤固定在墻壁上后，再利用這四個釘將表掛上。如室內條件不好或必須掛在室外，應裝在儀表防護箱內，避免日曬雨淋。
玻璃鋼巴歇爾槽探頭安裝
超聲波明渠流量計的探頭可以直接安裝在量水堰槽水位觀測點的上方。探頭發聲的一面要對準水面。可以用水平尺放在探頭上蓋上，通過校上蓋水平使探頭對準水面。巴歇爾槽水位觀測點在距喉道2/3收縮段長位置；三角堰、矩形堰在上游一側，距堰板3～4倍大過堰水深處。
安裝探頭時，要注意超聲波的盲區。高水面距離探頭底面要大于0.4m，相當于校正棒的下端離高水面不能小于0.1m。
安裝探頭的探頭支架，應在加工量水堰槽時做好。也可直接用角鋼做橫梁，把探頭裝在橫梁上。
儀表探頭的超聲波有一定張角，大約15°。安裝探頭時要使聲波傳播路徑上不能有多余的反射面。
當量水堰槽水位觀測點處，水面波動劇烈影響水位測量時；或需要提高水位測量精度時，可以使用靜水井。由于連通管的作用，靜水井內的水位與量水堰槽內水位相同。要求靜水井為方形，內尺寸以0.5～1米見方為好
3.玻璃鋼巴歇爾槽安裝
安裝量水堰槽須注意幾個問題，否則影響測流精度：
①. 量水堰槽的中心線要與渠道的中心線重合，使水流進入量水堰槽不出現偏流。
②. 量水堰槽通水后，水的流態要自由流。三角堰、矩形堰下游水位要低于堰坎；巴歇爾槽的淹沒度要小于“巴歇爾槽參數”的臨界淹沒度。
③. 量水堰槽的上游應有大于5倍渠道寬的平直段，使水流能平穩進入量水堰槽。即沒有左右偏流，也沒有渠道坡降形成的沖力。
④. 量水堰槽安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密，不能漏水。使水流全部流經量水堰槽的計量部位。量水堰板的計量部位是堰口；量水槽的計量部位是槽內喉道段。
|
|
|
|
|
|
