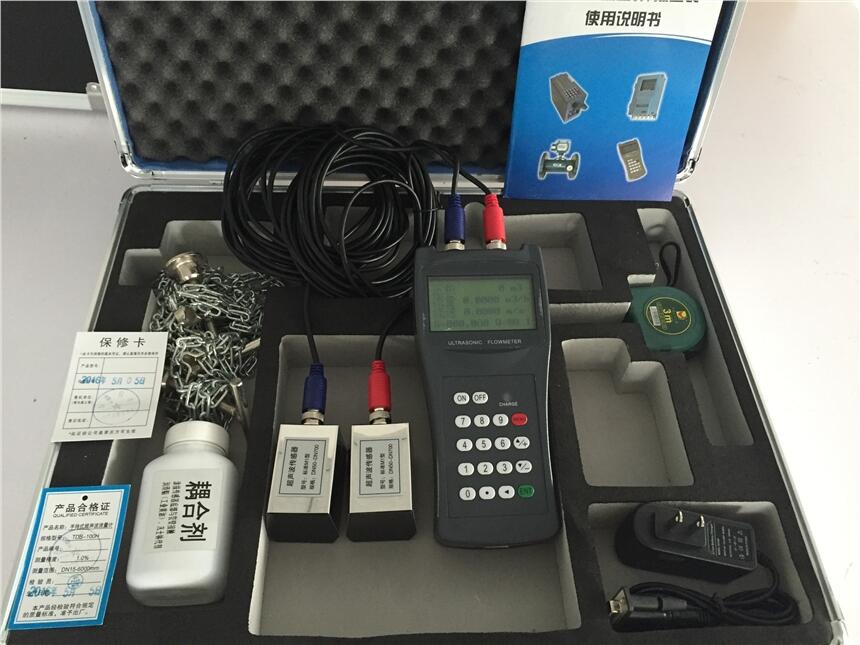

TDS-100H手持式超聲波流量計采用低電壓、多脈沖發射電路，測量精度、使用壽命及可靠性大幅提高；雙平衡信號差分發射、接收電路，可有效抵御變頻器、電視塔、高壓線等強干擾源的干擾；內置可充電鎳氫電池，可連續工作12小時以上；優化的智能信號自適應處理，用戶無需任何電路調整。
TDS-100H手持式超聲波流量計內置的Ni-H電池，在充滿電的情況下，可以連續工作12小時以上，外部的供電則需要充電器。 電池充電電路采用恒流恒壓方式。這種方式的特點是開始的時候充電速度快、在電池即將充滿時充電緩慢。在充電過程中，當綠燈亮?xí)r表示已經充足到電池容量的95%；紅燈熄滅時，則表示電池已經充滿電。由于電池接近充飽和時，充電電流變得越來越小， 所以就不會產生過充問題，這就是說充電過程可能持續很長，當全天候測量時充電器可以一直插著。
工作原理
當超聲波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速。零流量時，兩個傳感器發射和接收聲波所需的時間完全相同（可實際測量零流量的技術），液體流動時，逆流方向的聲波傳輸時間大于順流方向的聲波傳輸時間。
典型用途
TDS-100H超聲波流量計采用非接觸測量方式，測量范圍大，沒有活動機械部件，不受系統的壓力和惡劣環境的影響，已成功應用于水、純水、海水、污水、化工液體、河水、燃料油等流體的計量工作中。標準傳感器的上限溫度為110oC ，超過此溫度請與廠家或供應商聯系。
基本技術參數
|
線 性 度 |
0.5% |
|
重 復 性 |
0.2% |
|
準 確 度 |
示值的±1%，流速＞0.2 m/s |
|
響應時間 |
0-999 秒, 使用者任選 |
|
流速范圍 |
±32 m/s |
|
測量口徑 |
15-6000mm |
|
累 積 器 |
7位正、負、凈累積器 |
|
液體種類 |
各種能夠傳導超聲波的單一均勻的液體 |
|
安 全 性 |
設置值的鎖定，更改數據需解鎖 |
|
顯 示 |
2× 10 中文或2 × 20 英文 |
|
通信接口 |
RS-485, 波特率75-57600, 同時兼容富士超聲波流量計，也應用戶的要求兼容其它產品 |
|
傳感器電纜 |
標準為5m × 2，也可加長為10m × 2 |
|
電 源 |
3 節AAA 內置Ni-H電池，每次充滿電可持續工作12小時， AC100-240V的適配器 |
|
數據記錄 |
內置數據記錄儀，可記錄2000行數據 |
|
手動累積器 |
7位，按鍵即可開始用于校準 |
|
外殼材料 |
阻燃ABS |
|
外形尺寸 |
210 × 105 × 40mm |
|
主機重量 |
500g 包括電池 |
為了使TDS-100H超聲波流量計達到正確的測量，使用者必須按照下列的步驟輸入下列參數進行設置：
管道外徑
管道壁厚
管道材質 （不常用管道材料的聲速需要輸入）
常用的管道材料的聲速已經作為標準事先被寫入軟件中，所以使用者無需再輸入。
襯里材料和它的聲速與厚度（如果有襯里）
液體種類（非常規的液體需要知道它的聲速）
本流量計所配置的傳感器, 一般是標準中型外夾傳感器，其它類型的傳感器，使用者可根據實際情況定貨時選擇購買。
打算采用何種方式安裝傳感器 （V法和Z法是通常采用的兩種方式）
查看M25 窗口所顯示的傳感器的安裝距離
