超聲波流量計應用非常廣泛，超聲波的形式也有多種，像外夾式、插入式、管段式為常見的安裝方式，插入式超聲波流量計就是其中的一種安裝方式。

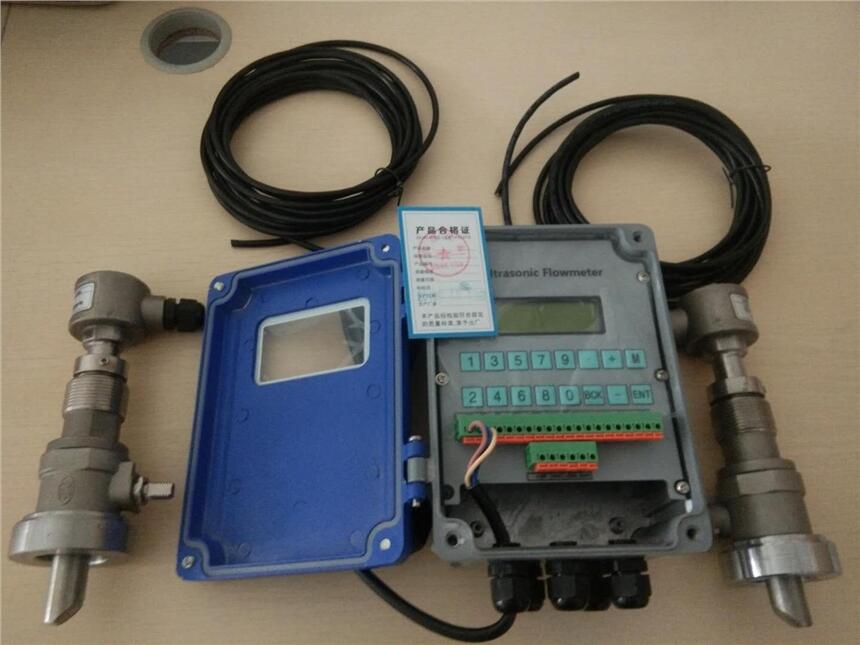

那么什么是插入式超聲波流量計呢，插入式超聲波流量計是從它的特性及安裝方式來命名的，相信從圖片可以看出來，超聲波的表頭與探頭是分開的，兩只探頭從管著中插入，因此，此類的超聲波流量計被視為插入式超聲波流量計。
插入式傳感器共有三種型號可供選擇：
|
技術參數 |
標準插入C-1 |
加長插入 |
平行插入 |
|
適用管徑 |
≥DN80mm |
≥DN80mm |
≥DN80mm |
|
安裝空間 |
≥550mm |
≥700mm |
≥360mm |
|
液體溫度 |
0~160℃ |
0~160℃ |
0~160℃ |
|
傳感器材質 |
304不銹鋼 |
304不銹鋼 |
304不銹鋼 |
|
M23菜單探頭選項 |
17.插入傳感器TC-1 |
17.插入傳感器TC-1 |
聯系廠家 |
安裝管道材質為碳鋼或不銹鋼時可直接焊接安裝，對于不可直接焊接的管道，如鑄鐵、玻璃鋼、PVC、水泥管等需配備廠家制作的專用管箍方可安裝，如用戶訂貨時遇到此類型情況，請告知廠家待安裝管道的外徑，以防漏水。
安裝工具
安裝插入式傳感器需要使用專用的開孔定位工具，400W手電鉆（好是可高層調速）、扳手及改錐等工具。
安裝距離
插入式傳感器安裝間距以兩傳感器的中心沿管軸方向的距離為準，間距的計算方式是首先在菜單中輸入所需的參數（二初始參數設置）以后，查看窗口25號所顯示的數字，并按此數據安裝傳感器。
安裝方式
插入式傳感器安裝方式只有一種，即Z法，通常管徑在DN80mm以上都可使用。
安裝點定位
將管道參數輸入主機，計算出安裝距離（L=內徑－9.113mm），然后根據安裝距離定出兩個傳感器的位置（兩個傳感器一定要保證在同意軸面上），安裝距離為兩個傳感器的中心距。
插入傳感器的裝入
把鎖緊螺母旋至傳感器底部，將傳感器推入特制球閥，當推至球閥芯時，打開球閥，直接推入傳感器，直至傳感器前端伸出管道內壁，調整好傳感器的角度，（傳感器發射體方向與進線孔方向一致，故安裝兩個傳感器應保持進線孔相對），緊固好鎖緊螺母，后將線接好，用硅橡膠密封接線處。
