巴歇爾槽的原型是文丘利水槽,后者的實驗在美國的科羅拉多洲開始進行的。以后對此進行了根本性的變革,制作了現在通用的巴歇爾槽。以后又多次重復了水力學實驗,制成了尺寸為1英寸到50英寸的各種量水槽。巴歇爾槽名字是1929年美國土木學會命名的。此后許多國家也提出了各種類型的文丘利水槽的設計方案并進行了實驗,但巴歇爾槽仍是文丘利水槽中普及的水槽。總得來說,巴歇爾槽形狀復雜,比堰的價格高,而且為了提高精度要求量水槽的各部分尺寸準確,這是其缺點。但也有這樣一些其它測量裝置無法比擬的優點:水位損失小(約為堰的四分之一)、水中即使有固態物質也幾乎不沉淀、接近流速的影響小、對下流側的水位影響比較小等,所以被用來測量農業用水、工業用水等其它液體的流量。
巴歇爾量水槽由上游收縮段、短直喉道和下游擴散段三部分組成。收縮段的槽底向下游傾斜,擴散段槽底的傾斜方向與喉道槽底相反。

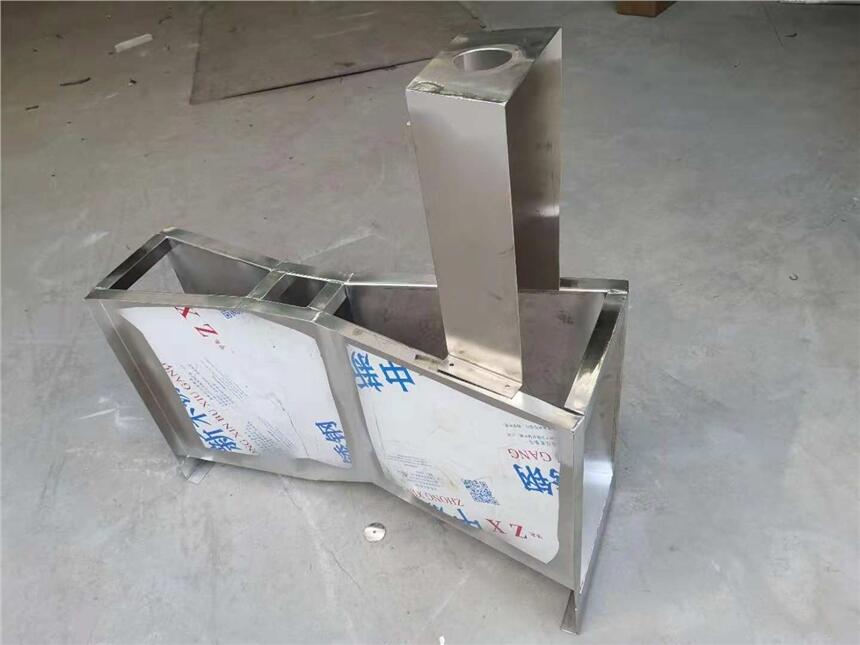

304不銹鋼巴歇爾槽安裝
巴歇爾槽放入明渠中,保持槽子水平, 要求:(1)保持巴歇爾槽下游排放暢通。不積水,如不暢通。保持水位差大于或等于30MM。 (2)巴歇爾槽前直段有1-3米的距離緩沖區,緩沖渠應和槽子底部水平,有便于超聲波的測量。 (3)必須保證巴歇爾槽下游有水位差,排放暢通,不會積水。 第二步:在巴歇爾槽左右用混凝土澆灌或用磚累起,保證槽子不變形,大槽子內部要有支撐,保證槽子不凸出。保證水流全部從巴歇爾槽經過。巴歇爾槽安裝一定是要水平。如果槽子距渠道距離過大,用磚壘砌使槽子和磚距離始終保持50-100毫米,然后用水泥砂漿填滿。 必須保證巴歇爾槽下游有水位差,排放通暢,不會積水。 注:巴歇爾槽支架處為水流上游。
不銹鋼巴歇爾槽(又稱巴氏槽)，是用于明渠流量測量的輔助設備。廣泛應用于城市供水引水渠、火電廠冷卻水引水和排水渠、污水治理流入和排放渠、工礦企業廢水排放以及水利工程和農業灌溉用渠道。巴歇爾槽與明渠流量計配套使用的常用規格的巴歇爾槽。材質類型：玻璃鋼、不銹鋼兩種材質。流量越大，相應增加壁厚。
不銹鋼巴歇爾槽技術參數
|
序 |
b值 |
長*寬*高 |
大 流 量 |
收縮段 |
喉道段 |
擴散段 |
墻高 |
體積 |
||||||
|
號 |
（mm） |
(mm) |
（立方米/小時） |
B1 |
L1 |
La |
b |
L |
N |
B2 |
L2 |
K |
D |
（立方米） |
|
1 |
25 |
635*267*265 |
19.44 |
167 |
356 |
237 |
25 |
76 |
29 |
93 |
203 |
19 |
230 |
0.04 |
|
2 |
51 |
774*314*305 |
47.52 |
214 |
406 |
271 |
51 |
114 |
43 |
135 |
254 |
22 |
260 |
0.07 |
|
3 |
76 |
914*359*517 |
115.56 |
259 |
457 |
305 |
76 |
152 |
57 |
178 |
305 |
25 |
460 |
0.17 |
|
4 |
152 |
1525*500*730 |
399.6 |
400 |
610 |
407 |
152 |
305 |
114 |
394 |
610 |
76 |
610 |
0.56 |
|
5 |
228 |
1630*675*890 |
900 |
575 |
864 |
576 |
228 |
305 |
114 |
381 |
457 |
76 |
770 |
0.98 |
|
6 |
250 |
2845*980*1060 |
900 |
780 |
1325 |
883 |
250 |
600 |
230 |
550 |
920 |
80 |
800 |
2.96 |
|
7 |
300 |
2870*940*1200 |
1440 |
840 |
1350 |
902 |
300 |
600 |
230 |
600 |
920 |
80 |
950 |
3.24 |
|
8 |
450 |
2945*1120*1200 |
2268 |
1020 |
1425 |
948 |
450 |
600 |
230 |
750 |
920 |
80 |
950 |
3.96 |
|
9 |
600 |
3020*1300*1200 |
3060 |
1200 |
1500 |
1000 |
600 |
600 |
230 |
900 |
920 |
80 |
950 |
4.71 |
|
10 |
750 |
3095*1480*1200 |
3960 |
1380 |
1575 |
1053 |
750 |
600 |
230 |
1050 |
920 |
80 |
950 |
5.50 |
|
11 |
900 |
3170*1660*1200 |
4500 |
1560 |
1650 |
1099 |
900 |
600 |
230 |
1200 |
920 |
80 |
950 |
6.31 |
|
12 |
1000 |
3200*1780*1250 |
5400 |
1680 |
1705 |
1139 |
1000 |
600 |
230 |
1300 |
920 |
80 |
1000 |
7.12 |
|
13 |
1200 |
3320*2020*1250 |
7200 |
1920 |
1800 |
1203 |
1200 |
600 |
230 |
1500 |
920 |
80 |
1000 |
8.38 |
|
14 |
1500 |
3470*2380*1250 |
9000 |
2280 |
1950 |
1303 |
1500 |
600 |
230 |
1800 |
920 |
80 |
1000 |
10.32 |
|
15 |
1800 |
3620*2740*1250 |
10800 |
2640 |
2100 |
1399 |
1800 |
600 |
230 |
2100 |
920 |
80 |
1000 |
12.40 |
|
16 |
2100 |
3770*3100*1250 |
12960 |
3000 |
2250 |
1504 |
2100 |
600 |
230 |
2400 |
920 |
80 |
1000 |
19 |
|
17 |
2400 |
3920*3460*1250 |
14400 |
3360 |
2400 |
1604 |
2400 |
600 |
230 |
2700 |
920 |
80 |
1000 |
21.1 |
|
18 |
3050 |
7010*4900*1580 |
29808 |
4760 |
4270 |
1794 |
3050 |
910 |
343 |
3680 |
1830 |
152 |
1220 |
48.3 |
|
19 |
3660 |
8230*6830*1900 |
52848 |
5610 |
4880 |
1991 |
3660 |
910 |
343 |
4470 |
2440 |
152 |
1520 |
66.8 |
|
20 |
4570 |
11890*7760*2300 |
90144 |
7620 |
7620 |
2295 |
4570 |
1220 |
457 |
5590 |
3050 |
229 |
1830 |
122 |
不銹鋼巴歇爾槽水位-流量公式
|
類
別 |
序
號 |
喉道寬度 b(m) |
流量公式 Q=Chan (L/s) |
水位范圍 h(m) |
流量范圍 Q(L/s) |
臨界淹沒度% |
||
|
小 |
大 |
小 |
大 |
|||||
|
小
型 |
1 |
0.025 |
60.4ha1.55 |
0.015 |
0.21 |
0.09 |
5.4 |
0.5 |
|
2 |
0.051 |
120.7ha1.55 |
0.015 |
0.24 |
0.18 |
13.2 |
0.5 |
|
|
3 |
0.076 |
177.1ha1.55 |
0.03 |
0.33 |
0.77 |
32.1 |
0.5 |
|
|
4 |
0.152 |
381.2ha1.58 |
0.03 |
0.45 |
1.50 |
111.0 |
0.6 |
|
|
5 |
0.228 |
535.4ha1.53 |
0.03 |
0.60 |
2.5 |
251 |
0.6 |
|
|
標
準
型 |
6 |
0.25 |
561ha1.513 |
0.03 |
0.60 |
3.0 |
250 |
0.6 |
|
7 |
0.30 |
679ha1.521 |
0.03 |
0.75 |
3.5 |
400 |
0.6 |
|
|
8 |
0.45 |
1038ha1.537 |
0.03 |
0.75 |
4.5 |
630 |
0.6 |
|
|
9 |
0.60 |
1403ha1.548 |
0.05 |
0.75 |
12.5 |
850 |
0.6 |
|
|
10 |
0.75 |
1772ha1.557 |
0.06 |
0.75 |
25.0 |
1100 |
0.6 |
|
|
11 |
0.90 |
2147ha1.565 |
0.06 |
0.75 |
30.0 |
1250 |
0.6 |
|
|
12 |
1.00 |
2397ha1.569 |
0.06 |
0.80 |
30.0 |
1500 |
0.7 |
|
|
13 |
1.20 |
2904ha1.577 |
0.06 |
0.80 |
35.0 |
2000 |
0.7 |
|
|
14 |
1.50 |
3668ha1.586 |
0.06 |
0.80 |
45.0 |
2500 |
0.7 |
|
|
15 |
1.80 |
4440ha1.593 |
0.08 |
0.80 |
80.0 |
3000 |
0.7 |
|
|
16 |
2.10 |
5222ha1.599 |
0.08 |
0.80 |
95.0 |
3600 |
0.7 |
|
|
17 |
2.40 |
6004ha1.605 |
0.08 |
0.80 |
100.0 |
4000 |
0.7 |
|
|
大
型 |
18 |
3.05 |
7463ha1.6 |
0.09 |
1.07 |
160.0 |
8280 |
0.8 |
|
19 |
3.66 |
8859ha1.6 |
0.09 |
1.37 |
190.0 |
14680 |
0.8 |
|
|
20 |
4.57 |
10960ha1.6 |
0.09 |
1.67 |
230.0 |
25040 |
0.8 |
|
|
21 |
6.10 |
14450ha1.6 |
0.09 |
1.83 |
310.0 |
37970 |
0.8 |
|
|
22 |
7.62 |
17940ha1.6 |
0.09 |
1.83 |
380.0 |
47160 |
0.8 |
|
|
23 |
9.14 |
21440ha1.6 |
0.09 |
1.83 |
460.0 |
56330 |
0.8 |
|
|
24 |
12.19 |
28430ha1.6 |
0.09 |
1.83 |
600.0 |
74700 |
0.8 |
|
|
25 |
15.24 |
35410ha1.6 |
0.09 |
1.83 |
750.0 |
93040 |
0.8 |
|
