管段式超聲波流量?jī)x表是以“速度差法”為原理，測量圓管內液體流量的儀表。它采用了先進的多脈沖技術、信號數字化處理技術及糾錯技術，使流量?jī)x表更能適應工業現場的環境，計量更方便、經濟、準確。管段式超聲波流量計產品可廣泛應用于石油、化工、冶金、電力、給排水等領域。
特點：
1.獨特的信號數字化處理技術，使儀表測量信號更穩定、抗干擾能力強、計量更準確。
2.無機械傳動部件不容易損壞，免維護，壽命長。
3.電路更優化、集成度高、功耗低、可靠性高。
4.智能化標準信號輸出，人機界面友好、多種二次信號輸出，供您任意選擇。
5.管段式小管徑測流經濟又方便，測量精度高達0.5級

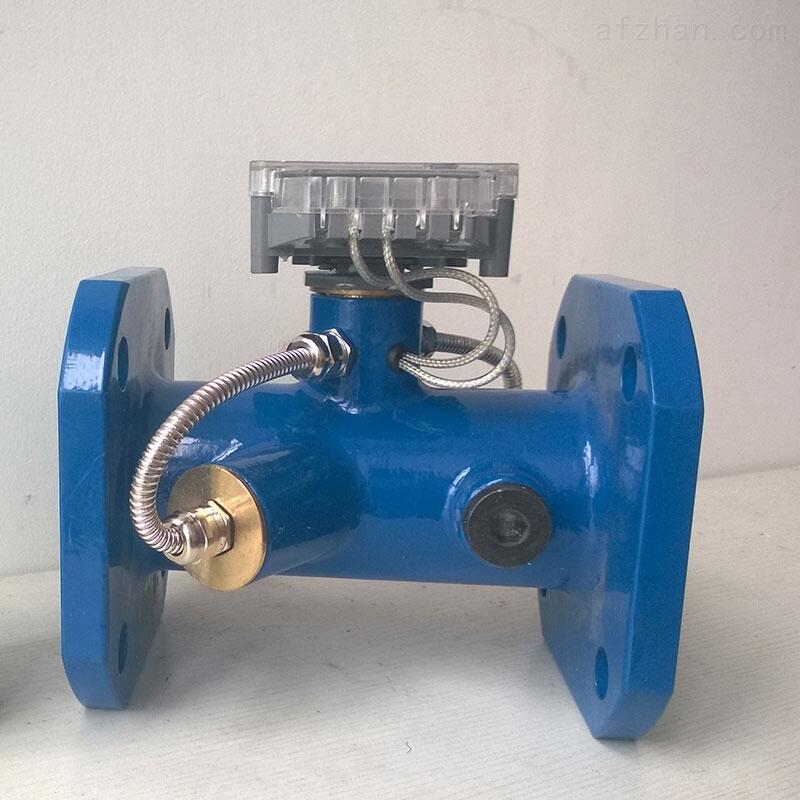

管段式傳感器是采用法蘭將管段傳感器與被測管路直接連接的一種測量方式，該款傳感器解決了外縛式和插入式傳感器在安裝過程中由于人為或被測管道參數不準確引起的誤差而造成測量精度下降的問題，具有測量精度高，穩定性好、免維護等特點，是未來超聲波流量計的發展方向。管段式傳感器具有測量精度高、安裝簡單等特點。根據現場實際情況，用戶需提前向廠家定做，并提供實際管道參數，廠家出廠前將參數設置入機器內，現場安裝就無需輸入?yún)?shù)，只需選好安裝點斷管焊接法蘭即可。
傳感器接線
分體式管段參考接線盒內部標識接線完畢后，鎖緊進線孔螺母（注意密封墊不要丟失），后擰緊密封蓋，防止漏水。一體式管段客戶無需接線。
銅管螺紋連接（標配）/可定制法蘭連接 單位：mm 公稱壓力：1.0Mpa
|
公稱通徑 |
外形尺寸 |
螺紋連接D |
壓力等級 Mpa |
|
|
L |
L1 |
|||
|
DN15 |
110 |
200 |
G3/4B |
2.5 |
|
DN20 |
130 |
225 |
G1B |
2.5 |
|
DN25 |
160 |
275 |
G1 1/4B |
2.5 |
|
DN32 |
180 |
300 |
G1 1/2G |
2.5 |
|
DN40 |
200 |
330 |
G2B |
2.5 |
DN50~DN300為碳鋼材質法蘭連接
|
公稱通徑DN（mm） |
傳感器長度L（mm） |
法蘭外徑D（mm） |
螺栓孔中心直徑D1（mm） |
螺栓孔徑×數量N-φ |
密封面 |
法蘭厚度C（mm） |
|
|
直徑D2（mm） |
厚度f（mm） |
||||||
|
50 |
200 |
165 |
125 |
18×4 |
99 |
2 |
20 |
|
65 |
200 |
185 |
145 |
18×4 |
118 |
2 |
20 |
|
80 |
225 |
200 |
160 |
18×８ |
132 |
2 |
20 |
|
100 |
250 |
220 |
180 |
18×8 |
156 |
2 |
22 |
|
125 |
275 |
250 |
210 |
18×8 |
184 |
2 |
22 |
|
150 |
300 |
285 |
240 |
22×8 |
211 |
2 |
24 |
|
200 |
350 |
340 |
295 |
22×12 |
266 |
2 |
26 |
|
250 |
450 |
405 |
355 |
26×12 |
319 |
2 |
28 |
|
300 |
500 |
460 |
410 |
26×12 |
370 |
2 |
32 |
|
350 |
550 |
530 |
470 |
25×16 |
435 |
4 |
34 |
DN350~DN600為碳鋼材質法蘭連接
|
公稱通徑DN（mm） |
傳感器長度L（mm） |
法蘭外徑D（mm） |
螺栓孔中心直徑D1（mm） |
螺栓孔徑×數量N-φ |
密封面 |
法蘭厚度C（mm） |
|
|
直徑D2（mm） |
厚度f（mm） |
||||||
|
400 |
600 |
565 |
515 |
25×16 |
482 |
4 |
30 |
|
450 |
700 |
615 |
565 |
25×20 |
532 |
4 |
30 |
|
500 |
800 |
670 |
620 |
25×20 |
585 |
4 |
32 |
|
600 |
1000 |
780 |
725 |
30×20 |
685 |
5 |
36 |
