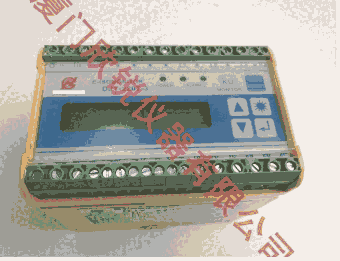

智能型絕緣監控儀電網絕緣監測電動機絕緣在線監測儀DJY-Z207-3
概述
對于不接地（IT）電網的對地絕緣電阻，必須進行絕緣電阻的監控以保證電網安全運行（例如：IEC60364-4-41及IEC60364-7-710所規定）。以往采取定期或不定期的停機檢測，不僅造成浪費且不能及時了解絕緣損壞的程度，形成隱患。絕緣監控儀的作用就是安裝于不接地電網中連續不斷地檢測電網對地的絕緣電阻值并在達到設定的響應值時發出報警信號，從而保證人員和電網設備的安全運行。這對冶金、石油、礦山、醫療、消防等行業都是有效的安全保障手段。
DJY-z207系列智能型絕緣監控儀，采用先進的技術和大規模集成電路，可廣泛用于0～1000VAC/DC不接地（IT）電網絕緣電阻的監控。儀器通過與配套的電壓擴展器的連接，還可以擴展監控電網的額定電壓值。
儀器采用智能IC芯片控制的“等幅對稱方波充電測量法”（DFB），持續地監測不接地（IT）電網設備的對地絕緣電阻，它可以是一個單相或三相交流電網、支流電網、純電池電網或是可控制的交、直流電網，比如是通過可控硅或三相橋式整流裝置進行饋電的，以及變頻電網和與交、直流電網相連接的復合電網。在其它用電設備中這種儀器也是值得推薦的。
該儀器符合IEC61557-1、61557-8技術標準之要求。
● 功能簡介
◆ 廣泛應用于不接地的（IT）電網，可以是交流三相、單相或帶整流、變頻的復合電網以及直流或純電池電網。
◆ 自動適應匹配電網電容
采用智能IC芯片控制的等幅對稱方波充電測量法（DFB）
◆ 連接電壓擴展器后可擴展電網額定電壓
◆ 兩檔分別設置的響應值
◆ LCD液晶顯示
◆ 可外接遠程控制的自檢和復位按鈕
◆ 線路連接監視
◆ 自動功能檢測
◆ Rs-485接口電路
● 工作原理
........智能型絕緣監控儀可用于監控不接地（IT）電網對地絕緣電阻的變化。適用于不接地（IT）單相或三相交流電網、直流電網、純電池電網或是可控制的交、直流電網，比如是通過可控硅或三相橋式整流裝置進行饋電的，以及變頻電網和與直流電網相連接的復合電網。
絕緣監控儀可很方便地連接在不接地（IT）電網和大地之間。連接電壓擴展器后還可以擴展被監控電網額定電壓范圍。
儀器可以選擇]采用“等幅對稱方波測量法”（DFB）由智能（IC）芯片控制的等幅對稱方波測量電壓被疊加到電網上（對于不同形式的電網，儀器還可通過（設置3）菜單對測量方法進行選擇），測試信號和電網與大地之間的絕緣電阻構成測量回路，電子檢測電路經過一段響應時間后計算出絕緣電阻，并通過液晶顯示器或外接的模擬量KΩ表現是出來。
如果讀取得測量值小于設定的相應值ALARM1/ALARM2，相應的報警繼電器K1/K2動作，報警發光管（LED）ALARM1/2點亮，液晶顯示器將顯示測量值（如果是直流電網絕緣故障，還將顯示故障所在電極），如果將端子ER跨接（用外接復位“RESET”常閉觸點或跳線），故障顯示將被保存。
儀器面板上的功能鍵可對響應值和其他參數進行設定。參數在液晶顯示器上顯示，并自動保存在永遠不會消失的存儲芯片（E2PROM）內。
按下測試按紐[TEST/RESET]（>2S）可對儀器的功能進行測試。顯示器顯示“TEST”，如果未發現儀器故障，液晶顯示器將顯示“TEST OK R<1K”，經過時間延遲后，報警繼電器動作，兩個報警發光管同時點亮。如果檢出儀器故障，液晶顯示器將顯示“TESTALARM，”按下[TEST。RESET]按紐（< 1S），故障顯示可解除。
儀器將連續對電網、大地（PE）的連接被進行監視，如果其中有一根接線開路、未連接或呈現高阻，顯示器將顯示“ALARM E-KE或“ALARM L1-L3”如果所有的連接線都開路，儀器啟動報警。在這種情況下，請立即檢查相關的連接線，否則儀器不能正確測量絕緣電阻值。
如果被監控電網的絕緣電阻值超過大響應值得20倍（約20M），儀器每過24小時自動進行一次自檢，以確保報警繼電器輸出正常。
有時候在一些新的或較小的電網中，絕緣電阻值有可能會大于大響應值得20倍（約20M）以上，這時監控儀也可能啟動報警。在這種情況下，可在菜單（設置2）中關閉“接線監視”功能。
如果出現系統故障，液晶顯示器會顯示“TEST ALARM”，在這種情況下，請關閉絕緣監控儀的電源，然后再打開。如果經過一段響應時間后仍然顯示故障，則表明儀器確有故障。
儀器的響應時間和電網泄露電容、絕緣電阻以及電網內的各種干擾因素有關，但這些因素都不會影響儀器的測量精度。因為儀器對電網的泄露電容具有自動適應匹配的功能，其方波的寬度會根據被監控電網電容與絕緣電阻的大小等因素而自動調整。
儀器接線圖
● 關于接線
儀器應根據發貨時內包裝中所附的接線圖進行連接，外殼底座上的接線端子可用于截面小于4mm2的導線連接，連接導線要有相應得抗電性能，接線工作結束后必須對設備的絕緣電阻進行測試，以確保其完好程度。
電源的短路保護應符合IEC364-4-473標準，建議使用6A熔絲。根據IEC364-4-473標準，絕緣監控儀與電網之間的測量取樣連接導線沒有必要加接短路保護，因為連接導線或電纜的絕緣已將發生短路的可能性降至低，因而建議用戶使用相間和對地絕緣較高的導線連接絕緣監控儀。
● 特別提示
◆ 一個電網只能安裝一臺絕緣監控儀；
◆ 當電網進行絕緣試驗或高壓測試時，必須將儀器與電網隔離；
◆ 儀器在運行中，電網接線端或外接電壓擴展其與電網連接，此時絕不允許將接地、KE和保護接地（PE）斷開，接地和KE端必須用單獨的導線與保護接地（KE）連接；
◆ 在整流電網內，為保護絕緣監控儀能對電網進行正確的測量和監控，整流器的負荷電流必須大于5-10mA；
◆ 用于外接（KΩ）指示表的端子M+/M-沒有電氣隔離。如果接入的測量變送器其為用于控制系統的，其應妥善地加以電氣隔離；
