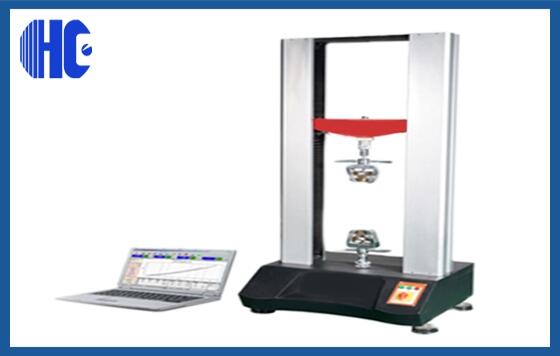

HC-823鋼板拉力試驗機
【簡單介紹】
主要用于金屬、非金屬材料的拉伸、壓縮、彎曲等力學性能測試和分析研究?？勺詣?dòng)求取ReH、ReL、Rp0.2、Fm、Rt0.5、Rt0.6、Rt0.65、Rt0.7、Rm、E等試驗參數，并可根據GB、ISO、DIN、ASTM、JIS等國際標準進行試驗和提供數據。該機型可采用雙空間或單空間設計?！驹敿?xì)說明】
鋼板拉伸試驗機|鋼板拉力試驗機主要用于金屬、非金屬材料的拉伸、壓縮、彎曲等力學性能測試和分析研究?？勺詣?dòng)求取ReH、ReL、Rp0.2、Fm、Rt0.5、Rt0.6、Rt0.65、Rt0.7、Rm、E等試驗參數，并可根據GB、ISO、DIN、ASTM、JIS等國際標準進行試驗和提供數據。該機型可采用雙空間或單空間設計。
（一）測量參數
1、試驗力：（5KN.10KN.20KN.50KN.100KN.300KN）；
2、準確度等級：±0.5級.
3、試驗力僅限于測量范圍：0.4%～100%F.S；
4、試驗力示值誤差：示值的±0.5%以內；
5、試驗力分辨率：可達1/30000，全程不分檔，且全程分辨率不變；
6、位移示值誤差：示值的±0.5%以內；
7、位移分辨力：0.04μm。
8、變形測量范圍：0.2%～100%FS（滿量程）；（如配有引伸計）
9、變形示值誤差：示值的±0.5%以內；（如配有引伸計）
10、變形分辨率：可達1/300000，全程不分檔，全程分辨率不變；（如配有引伸計）
（二）控制參數
1、應力控制速率范圍：0.005～5%FS/s；
2、應力控制速率精度：
速率＜0.05%FS/s時，為設定值的±2%以內，
速率≥0.05%FS/s時，為設定值的±0.5%以內；
3、應變控制速率范圍：0.005～5%FS/s；
4、應變控制速率精度：
速率＜0.05%FS/s時，為設定值的±2%以內，
速率≥0.05%FS/s時，為設定值的±0.5%以內；
5、位移控制速率范圍：0.001～500mm/min
6、位移控制速率精度：
速率＜0.5mm/min時，為設定值的±1%以內，
速率≥0.5mm/min，為設定值的±0.2%以內；
7.保護功能：超過試驗力2%-5%時自動停機。
8.試驗機主機形式:門式結構。
9.電源220V+10%1.75kW
10.主機尺寸（長X寬X高）:800x450x1600mm
12、主機重量：約__380___kg。
鋼板拉伸試驗機|鋼板拉力試驗機配置
主機1、框架結構：雙空間結構
2、整機機架：GL028-50；100，300系列機架
3、高精密、無間隙滾珠絲杠一根
控制測量系統
1、負荷傳感器一只：美國世詮
2、全數字閉環測量及控制系統一套）
（1）負荷測量系統
（2）位移測量系統
（3）變形測量系統
3、日本松下交流伺服電機、調速、控制系統一套
微機控制系統
1、商用電腦一臺：（聯想集團）
2、（專業版）閉環測量及控制軟件一套
3、惠普彩色噴墨打印機一臺
輔具1、楔形拉伸夾具一套（需確認鉗口尺寸及夾持形式）
2、壓縮夾具一套（盤徑Ф100mm）
設備擴展配置（根據客戶使用要求選配）
1、可選配變形測量系統:
1）電子引伸計:（需確認標距和變形量）
2）大變形測量系統一套:
2、其它專用夾具:
3、其它附件:
備品備件詳見裝箱單
技術資料1、使用說明書（附控制系統原理圖及結構圖等）
2、操作軟件使用手冊
3、合格證、裝箱單
工作條件1、室溫20℃±10℃范圍內，相對濕度≤80%
2、在穩固的基礎上放置
3、在周圍無振動、無腐蝕性介質和無強電磁場干擾清潔環境中
4、電壓電源的波動范圍不應超過額定電壓的±10%
一：鋼板拉伸試驗機|鋼板拉力試驗機薄鋼板的力學性能檢測
薄鋼板有著廣泛的應用，如汽車、家用電器、電子變壓器、食品包裝和建筑。與早期產品相比，如今的薄鋼板有了長足進步。其力學性能、表面加工、尺寸等品質特性能提供更佳的控制?？蓾M足日益增長的高性能最終應用需要。為滿足不同用戶需求，人們使薄鋼板具有特定的屬性；薄鋼板的厚度通常約為0.2毫米至6毫米；
拉伸
薄鋼板產品需進行拉伸試驗，以檢驗其強度極限、抗拉強度、屈服點伸長、力下的總伸長率和斷裂伸長率。此外通常還要測試薄鋼板，以確定其在拉伸應力一應變曲線的一個或多個區域的拉伸應變硬化指數（n一值）和塑性應變比（:一值）。薄鋼板生產需要具有較高的試驗處理能力以及非常穩定的測試結果。試驗設備必須具有易用性和高度可重復性。試驗控制軟件不僅要保持精確控制以獲得穩定的試驗速度，還需采用先進的算法以計算各種應力/應變曲線的試驗結果。
解決方案
全系列的閉環控制試驗機和全自動拉伸試驗系統。試驗機可支持各種載荷，如臺式試驗機的載荷為50kN，而落地式試驗機載荷的則為50kN至3000kN。所有系統都能實現寬載荷的精確測量，這意味著無需更換載荷傳感器即可測試各種產品。自動將這些尺寸數據傳送給軟件。這些自動化系統減少了操作人員測量技術的可變性，提高了試驗結果的可靠性和可重復性。
簡要說明
中厚鋼板產品有著廣泛的應用，如包括造船、建筑、大直徑焊接管和鍋爐。通常，中厚鋼板的厚度在10mm和200mm之間。
二:鋼板拉伸試驗機|鋼板拉力試驗機詳細信息
中厚鋼板的力學性能檢測
中厚鋼板產品有著廣泛的應用，如包括造船、建筑、大直徑焊接管和鍋爐。通常，中厚鋼板的厚度在10mm和200mm之間。此分類標識板材的材料成分（碳含量、合金等），表明其屈服強度和抗拉強度高于預定值、斷面收縮和伸長在公差范圍內，而且此中厚鋼板達到最低硬度要求。確保中厚鋼板符合所頒分類標準的要求，這對于設計安全可靠的產品是至關重要的。
拉伸
中厚鋼板拉伸試驗測試其拉伸特性，如屈服強度和極限強度、斷面收縮和伸長。試驗系統需在堅固耐用的同時，保證測試結果的準確和穩定。試驗機及其夾具和測量系統必須不受熱軋?jiān)嚇颖砻嫜趸瘜游廴镜挠绊?。在處理變形（扭曲或彎曲）試樣時，務必確保試樣測量站和夾具的可靠性。試驗控制軟件必須采用先進的算法，以計算各種應變/應力曲線的試驗結果。
解決方案
閉環控制；載荷范圍為100kN至2,000kN。自動化系統減少了操作人員測量技術的可變性，提高了試驗結果的可靠性和可重復性。提供了各類夾具，包括手動、全自動氣動/液壓式楔形夾具等。
