簡潔Simplicity 高效Capability 可靠 Reliability
英國聲納超聲波無損檢測（NDT）幫助工程師們檢查各種復合材料。無論是傳統的鋁層壓板還是現今更復雜的碳纖維復合材料，超聲波無損檢測技術都能夠通過聲學方式查看這些零件并創建完整的檢測圖�？梢陨膳c傳統X射線一樣的易于理解的成像報告并支持全體積的完整報告。
聲納與行業領導者攜手合作六十載，很榮幸推出新一代快速掃描便攜式超聲解決方案設備：RSflite，UTmap WheelProbe2線性陣列。
快速，集成和便攜，這是復合材料行業需要的最佳檢測解決方案。

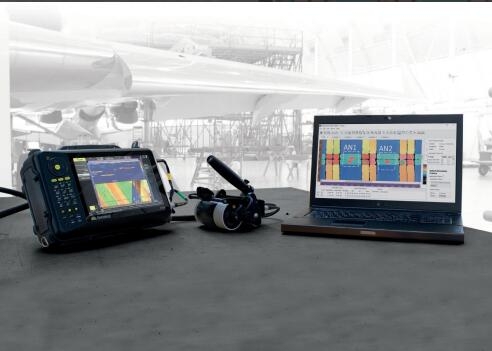

WheelProbe2掃描 RSflite記錄 UTmap報告
主要性能
主要性能
主要性能
輕質加固框架
線性掃描
T-掃描拼接功能
專利橡膠輪
觸摸屏
重新選閘門再分析
市場上最好的聲學效果
便攜式儀器
自動出報告
優勢
優勢
優勢
具有水浸式質量的便攜性A-掃描數據
用于復合檢測的優化用戶界面
可以在重新捕捉時進行調整
輕巧，易于使用，符合人體工程學設計
快速設置和出色的檢測速度
自動數據分析和快速解析
極佳的近表面分辨率
適用于所有現場條件
自由度適應性強
復合材料超聲波無損檢測的挑戰
在檢查復合材料時，能覆蓋較大的近表面是一個重要的挑戰。多年來，超聲波線性掃描已經證明了可以解決這個問題。
記錄掃描信息的位置和重疊，本身也是一個挑戰。UTmap獨特的拼接功能可以解決這個問題，因為每條掃描數據都可以在T掃描工作區上精確的重新對齊。
英國Sonatest便攜式超聲波探傷儀RSflite超聲波線性解決方案：
對于復材的檢查，線性掃描（L-Scan），有時稱為電子掃描（E-Scan），使用線性陣列探頭的一組晶片來觸發單個直線波束
（1），然后是另一個相鄰波束（2），在陣列（3）的整個長度上重復該序列。
這種超聲波無損檢測技術對于檢測復合材料內部的常見缺陷特別有效，因為它可以快速覆蓋大面積并生成高分辨 率的數據集和圖像。
先進解決方案的優勢
?采用線性掃描工作流程，簡化用戶操作界面;完整的解決方案優化了培訓時間和現場演示。
?卓越的信噪比和獲得專利的WheelProbe 2 滾輪橡膠設計為復合材料檢測提供了最佳的聲學性能。
?RSflite和WheelProbe2的組合將成為市場上最快的便攜式檢測解決方案。
?先進的UTmap分析工具和獨特的C掃描拼接功能可提高整體生產率并提高檢測質量。
RSflite 超聲主機 主要技術參數:
線性掃描
常規 UT
系統帶寬
0.2- 23 MHz
0.2 - 18 MHz
脈沖電壓
100V - 50V ActiveEdge©
400V - 100V ActiveEdge©
通道
128 通道
2 通道
增益范圍
80dB
100dB
最大 PRF
50 000 Hz
20 000 Hz
L掃描分辨率
1,2,3... 晶片步進 & 雙晶分辨率
數據通量和存儲量
155 MB/sec & 128 GB SSD (無文件大小限制)
屏幕尺寸
TOUCH 10.4" wide, LED-backlit LCD,分辨率1024 x 600
通訊接口
WiFi 802.11n, 以太網Gigabits & 3 master USB2
校準標準
ISO18563 (EN16392) & EN12668
操作時間
6.6h (電池支持熱插拔)
操作溫度
-10°C ~ 40°C (14°F to 104°F)
尺寸
115 x 220 x 335 mm (4.52 x 8.66 x 13.19 in)
重量
4.80 kg (10.5 lb) 不含電池, 電池460 g/ (1 lb)
分析軟件
UTmap 支持 Windows® 7-8-10 & 64-bit OS
遠程控制軟件
Xpair 支持 Windows® 7-8-10 OS
WP2 探頭 主要技術參數 ：
耦合滾輪
專利橡膠-最佳聲學性能
近表面分辨率
可達0.8 mm (0.032 in)
探頭頻率
2 MHz, 3.5 MHz, 5 MHz
或 10 MHz
探頭陣列規格
64晶片, pitch 0.8mm
探頭激活長度
51 mm (2 in)
可拆卸電纜線
標準的 2.5m和 5m或根據客戶要求定制
重量
1.06 Kg (2.34 lb)
輕量聚合物支架
尺 寸 (H x L x W)
125 x 150 x 155 mm
(4.9 x 5.9 x 6.1 in)
操作溫度
10~ 50 °C (50-122°F)
UTmap 主要技術參數：
重新捕捉工具
T掃描拼接用于精確的C掃描定位
T掃描重疊覆蓋可實現精確的數據調整
C掃描重選(單獨或同步)
單獨的C掃描軟件可以進行微調
分析工具
行業標準和定制調色板
自動缺陷測量和統計
實時缺陷區輪廓
條件缺陷標準(深度和幅度)
報告工具
CAD和圖像疊加
幾何和手繪游標
自動生成PDF報告
定制測量選擇
高級報告(CSV 輸出)
文件格式
Sonatest .UTDATA &.TSCAN 格式
操作系統
Windows® 7-8-10 & 64-bit OS
解決方案包括
?RSflite 超聲主機
?WP2 滾輪探頭- 5MHz帶5m線纜
?WP2 復材包
?WP2 高級套件Kit 2 +水平手柄
?UTmap 證書
?Xpair 證書
方案選項
X-Glider 手動套件包括
X3 - 5MHz 64 晶片陣列探頭
X-Glider 25mm 橡膠延遲線
帶2.5米線纜的手動編碼器
額外的WP2探頭(選擇所需的頻率) 外加測試和演示板
