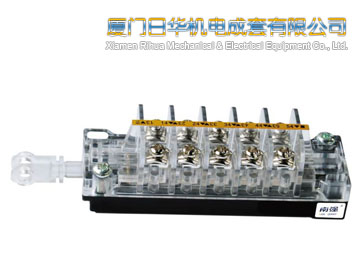

一、產品概述
F12輔助開關系列高壓開關操作機構配套之元件，主要適用于高壓開關彈簧機構的合閘、分閘的控制及聯鎖信號的指示。是戶內高壓開關設備的配置元件，用于接通、分斷、脫扣、信號等指示或聯鎖。F12輔助開關為廈門日華機電成套有限公司吸收國內外先進經驗設計而成的國產化新產品。
F12輔助開關主要特點：
1.有專門用于控制直流220V或110V合閘線圈、分閘線圈的直流觸頭，分斷電流DC220V時可達10A；
2.觸頭為銀合金橋式雙斷點結構，與現有輔助開關相比，具有連通可靠、觸頭抗氧化耐腐蝕的優點；
3.該系列輔助開關具有結構簡單，使用方便，使用壽命長的優點，是理想的更新?lián)Q代產品。
二、使用條件
1.環境空氣溫度：-40℃~+40℃；
2.安裝地點海拔不超過2000m；
3.溫濕度條件如下：在24H內測得的相對濕度平均值不超過95%，在24小時內測得的水蒸氣壓力的平均值不超過2.2Kpa，月相對濕度平均值不超過90%，月水蒸氣壓力平均值不超過1.8Kpa，并考慮到因溫度變化發生在產品表面的凝露。
4.加速度不大于15m/S2；
5.空氣沒有明顯地受到塵埃、煙、腐蝕性和可燃性氣體、蒸汽或鹽霧的污染。
三、產品分類
F12輔助開關按照觸頭的開閉組數分為：五開（50）、四開一閉（41）、三開二閉（32）、二開三閉（23）、一開四閉（14）和五閉（05）一共六種；
按照端子型式的不同分為：螺釘壓接式（Y）和插拔式（C）兩種；
按照推桿結構形式分為：緩沖件（H）和連接件（L）兩種；
按照殼體的規格分為：高主體（G）和低主體（D）兩種。
四、結構特點
1.觸頭為橋式雙斷點結構，觸頭材質為AgNi10；
2.觸頭間的壓力由單獨設置的壓簧產生；
3.動觸頭處于處于封閉透明的殼體內，防塵性好，并具有自掃功能；
4.動、靜觸頭采用特殊材料，兩者之間的接觸電阻不到10mΩ，可在交流、直流低壓回路中工作；
5.每一回路的主體中間有明確的接觸組標號；
6.靜觸頭的接線端子有插拔式和螺釘壓接式兩種；
7.開關觸頭可以安裝永磁滅弧，數量可按用戶要求制作；
8.可以制作成延時觸頭，用戶需提供詳細明確的技術要求。
五、技術參數
參數名稱
|
直流觸頭
|
交流觸頭
|
單位
|
額定絕緣電壓
|
660
|
V
|
約定發熱電流
|
10
|
A
|
推桿行程
|
6.5/7.8
|
mm
|
常開觸頭開距
|
4.0±0.5
|
mm
|
常閉觸頭超行程
|
2.8±0.5
|
mm
|
同名觸頭同步性
|
≤0.3
|
mm
|
壽命
|
＞40000
|
次
|
