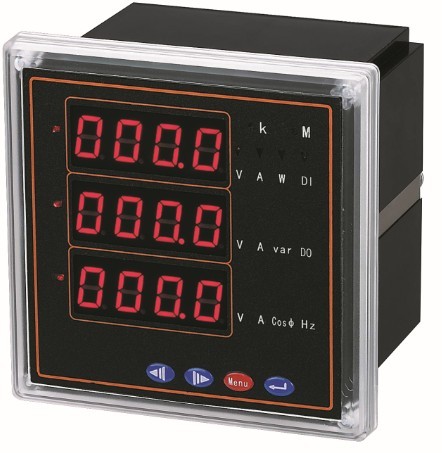

性能特點
· 高精度測量三相電壓、三相電流、有功功率、無功功率、視在功率、功率因數、頻率等電參量
· 正反向有功/無功電能計量、分時電能計量
· 測量三相電壓、三相電流的總諧波畸變率（THD），2-31次各次諧波分量
· 電壓/電流不平衡度、正序/負序/零序電壓、正序/負序/零序電流、電壓波峰因子、電流百分含量
· 實時波形顯示、事件記錄功能
· 大屏幕、高清晰圖形點陣LCD顯示
· 支持2路RS-485通訊，Modbus-RTU協議
· 支持開關量輸入、開關量輸出、模擬量變送輸出、電能脈沖輸出
· 寬范圍交直流通用電源：AC/DC 80V～270V
技術指標
測量精度 |
|
電壓 |
0.5級 |
電流 |
0.5級 |
有功功率 |
0.5級 |
無功功率 |
0.5級 |
功率因數 |
0.5級 |
頻率 |
±0.02Hz |
有功電能 |
0.5S級 |
無功電能 |
1級 |
電壓諧波 |
1級 |
電流諧波 |
1級 |
時鐘 |
＜0.5S/d |
信號輸入 |
|
接線方式 |
三相四線、三相三線 |
額定電壓 |
AC 57.7V、AC 100V、AC 220V、AC 380V |
額定電流 |
AC |
過負載 |
電壓：1.2倍（持續），2倍/1秒（瞬時） 電流：1.2倍（持續），10倍/5秒（瞬時） |
功耗 |
電壓：＜1VA/相 電流：＜0.4VA/相 |
阻抗 |
電壓：＞300kΩ 電流：＜ |
頻率 |
45～65Hz |
輔助電源 |
|
工作范圍 |
AC/DC：80V～270V |
功耗 |
＜4VA |
功能模塊 |
|
通訊接口 |
支持2路RS-485通訊，Modbus-RTU協議 波特率：2400～19200bps，默認9600 bps |
開關量輸入 |
支持8路干結點輸入 |
開關量輸出 |
支持4路繼電器輸出 容量：AC 250V/ |
變送輸出 |
支持4路模擬量輸出：0/4～20mA或0～5/10V |
電能脈沖輸出 |
支持2路電能脈沖輸出 常數：5000或20000imp/kWh(kvarh) |
環境 |
|
工作溫度 |
|
存儲溫度 |
|
相對濕度 |
≤93%，無腐蝕性氣體場所 |
海拔 |
≤ |
安全 |
|
絕緣電阻 |
＞ |
交流耐壓 |
AC 2kV |
電磁兼容性能 |
|
靜電放電 |
4級 |
電快速瞬變脈沖群 |
4級 |
浪涌（沖擊） |
4級 |
外形尺寸 |
|
面框尺寸 |
120×120; 96×96 |
開孔尺寸 |
111×111; 91×91 |
規格選型
型號 功能 |
LYPD |
LYPD-9C301 |
LYPD-9C302 |
LYPD-2C300 |
LYPD-2C301 |
LYPD-2C302 |
|
實時測量 |
三相電壓 |
√ |
√ |
√ |
√ |
√ |
√ |
三相電流 |
√ |
√ |
√ |
√ |
√ |
√ |
|
有功功率 |
√ |
√ |
√ |
√ |
√ |
√ |
|
無功功率 |
√ |
√ |
√ |
√ |
√ |
√ |
|
視在功率 |
√ |
√ |
√ |
√ |
√ |
√ |
|
功率因數 |
√ |
√ |
√ |
√ |
√ |
√ |
|
頻率 |
√ |
√ |
√ |
√ |
√ |
√ |
|
電壓/電流不平衡度 |
√ |
√ |
√ |
√ |
√ |
√ |
|
正序/負序/零序電壓 |
√ |
√ |
√ |
√ |
√ |
√ |
|
正序/負序/零序電流 |
√ |
√ |
√ |
√ |
√ |
√ |
|
電壓波峰因子 |
- |
- |
√ |
- |
- |
√ |
|
電話諧波因數 |
- |
- |
√ |
- |
- |
√ |
|
電壓閃變 |
- |
- |
√ |
- |
- |
√ |
|
電流K系數 |
- |
- |
√ |
- |
- |
√ |
|
電流百分含量 |
√ |
√ |
√ |
√ |
√ |
√ |
|
電能計量 |
雙向有功電能 |
√ |
√ |
√ |
√ |
√ |
√ |
雙向無功電能 |
√ |
√ |
√ |
√ |
√ |
√ |
|
基波電能 |
- |
- |
√ |
- |
- |
√ |
|
分時計費 |
1套12時段4費率 |
2套12時段4費率 |
2套12時段4費率 |
1套12時段4費率 |
2套12時段4費率 |
2套12時段4費率 |
|
定時抄表 |
√ |
√ |
√ |
√ |
√ |
√ |
|
諧波 |
電壓、電流總諧波畸變率（THD） |
√ |
√ |
√ |
√ |
√ |
√ |
諧波分量 |
2-21次 |
2-31次 |
2-63次 |
2-21次 |
2-31次 |
2-63次 |
|
電網實時波形 |
√ |
√ |
√ |
√ |
√ |
√ |
|
SOE事件記錄 |
20條 |
60條 |
100條 |
20條 |
60條 |
100條 |
|
故障錄波 |
- |
- |
10條 |
- |
- |
10條 |
|
電能脈沖輸出 |
2 |
2 |
2 |
2 |
2 |
2 |
|
開關量輸入 |
- |
6 |
6 |
- |
8 |
8 |
|
開關量輸出 |
- |
2 |
2 |
- |
4 |
4 |
|
變送輸出 |
- |
2 |
2 |
- |
4 |
4 |
|
通訊接口（RS-485） |
1 |
2 |
2 |
1 |
2 |
2 |
|
顯示方式 |
點陣LCD |
點陣LCD |
點陣LCD |
點陣LCD |
點陣LCD |
點陣LCD |
|
開孔尺寸 |
91×91 |
91×91 |
91×91 |
111×111 |
111×111 |
111×111 |
|
訂貨示例
訂貨時，應寫明所需的產品型號，信號輸入及功能模塊等相關內容
例1． 型號：LYPD 電源：AC 220V/50Hz 信號輸入：三相四線，AC 3×220/380V，AC 其他：其他出廠預設置（未作說明則按照默認設置出廠） |
例2． 型號：LYPD 電源：AC 220V/50Hz 信號輸入：三相三線，AC 380V，AC 變送輸出：4~20mA 其他：其他出廠預設置（未作說明則按照默認設置出廠） |
