HQ-210智能計數器－應用方案說明
目    錄

一、生產/銷售/發貨/裝車環節的計數問題... - 3 -

二、HQ-210智能計數器簡介... - 3 -

2-1 安裝HQ-210智能計數器的目的... - 4 -

2-2 原理簡介... - 4 -

2-3 應用域... - 5 -

2-4 功能點... - 5 -

三、HQ-210智能計數器應用于工廠生產線上產品發貨、裝車、出庫、入庫... - 8 -

3-1 方案一：計數器現場控制和顯示方案... - 8 -

3-2 方案二：計數器與視頻監控一體化方案... - 11 -

3-3 方案三：計數器連接電腦，集中監控方案... - 14 -

3-4 方案四：計數器接入到用戶EPR系統方案... - 15 -

四、HQ-210智能計數器應用于移動式皮帶機上產品發貨、裝車、出庫、入庫... - 16 -

五、HQ-210智能計數器的部分用戶案例... - 17 -

一、生產/銷售/發貨/裝車環節的計數問題

問題一、人工計數，效率低，易出錯，意外損失嚴重。

問題二、人工計數，人力成本問題。

問題三、人工計數，作弊問題。

問題四、人工計數，計數結果沒有客觀的依據，容易發生爭議或扯皮現象。

問題五、人工計數，數據記錄、查詢、統計較為困難。

問題六、人工計數，現代化銷售管理、企業形象問題。

二、HQ-210智能計數器簡介

HQ-210智能計數器（輸送機裝車計數器）是本公司在原來產品的基礎上，研發和改進的計數器。

本產品部采用進口汽車級芯片，與市場上采用工業級芯片的普通小型計數器相比，穩定性和功能均有的差別。

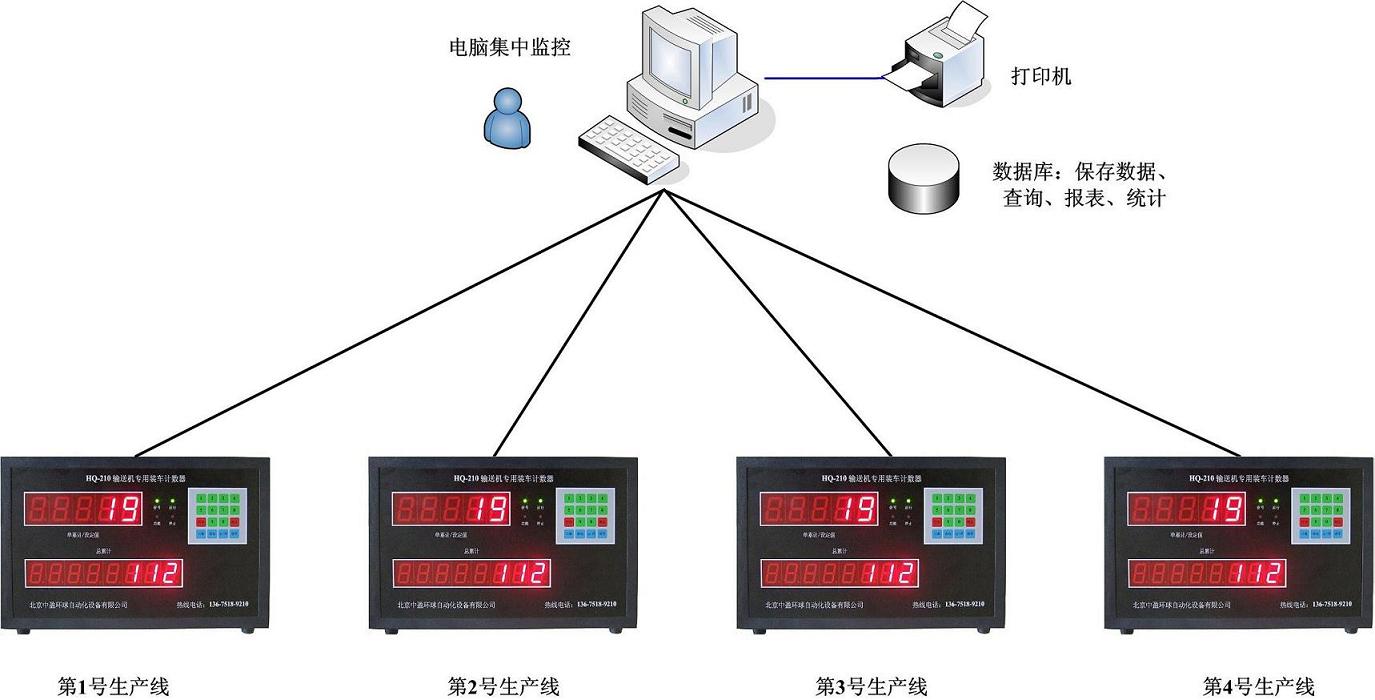

工廠生產線計數器 流水線計數器 電腦集中監控計數系統

HQ-210智能計數器，主要包含以下部分：

圖1. HQ-210計數器主機
圖2. HQ-210對射型光電傳感器
圖3. HQ-210外接大屏幕顯示器
圖4. HQ-210無線遙控器和天線

圖2、HQ-210計數器主機側面與遙控器

2-1 安裝HQ-210智能計數器的目的

Ø    自動計數、準確計數、提高效率

Ø    少用人、防作弊

Ø    便于數據記錄、查詢和統計

Ø    客觀、公正、提高企業形象

2-2 原理簡介

HQ-210智能計數器采用“對射式”紅外線傳感器，根據物體經過傳感器的“時間長“來準確判斷計數量。

對射式紅外線傳感器安裝固定在傳送帶兩側，一個發射紅外線、一個接受紅外線，包袋從中間通過遮擋到紅外線時，計數器就會感知到信號并進行計數。

HQ-210有抗干擾性強，計數準確、經久耐用等點，可以24小時不間斷的工作于惡劣的現場環境。

圖5. HQ-210智能計數器原理簡介

2-3 應用域

v 水泥廠、飼料廠、化肥廠、面粉廠、化工廠、糧食企業、糖廠、食品廠；

v 倉庫、糧庫、物流公司、車站、碼頭、糧食儲備庫、食糖儲備庫、糧油廠；

v 生產線、流水線、包裝線、傳送帶、輸送帶上的袋子、箱子、瓶子的計數、累計數量；

v 皮帶機、輸送機、裝車機、裝船機、生產線上的產品出庫、入庫、裝車過程中計數、累計產量。

2-4 工廠生產線計數器 流水線計數器 電腦集中監控計數系統  功能點

1、計數模式可選擇：用戶可根據自身實際情況選擇：?jiǎn)伟?jì)數模式，連包計數模式。

HQ-210根據物體經過傳感器的“時間長“來準確判斷計數量?！皶r(shí)間長”參數用戶可以自行設定和修改。

單包計數模式原理：

假如一個物體正常經過傳感器時，連續遮擋紅外線的時間是1秒鐘；我們將HQ-210的“時間長”參數設定為0.6秒。

那么只有遮擋紅外線時間大于0.6秒的物體，才會被計數。遮擋時間小于0.6秒的物體，則認為是干擾，就不會被計數。

這樣的話，皮帶機的震動或者飛過異物等干擾，HQ-210計數器不會意外計數。只有正常的這個物體通過時，才會準確計數。

這正是HQ-210抗干擾能力的體現。這跟市場上絕大多數的電子計數器有本質的區別。

連包計數模式原理：

HQ-210內置模糊算法程序，并結合平均值濾波法，具有連袋智能識別功能，連包、小疊包也可準確計數，多準確識別5連包；

例如：一個物體正常經過傳感器持續時間應該是1000毫秒，落在如下時間區域內，則計數規則概述如下：

那么800毫秒≤ 1 < 1200毫秒

那么1200毫秒≤ 2 < 2400毫秒

那么2400毫秒≤ 3 < 3600毫秒

那么3600毫秒≤ 4 < 4500毫秒

那么4500毫秒≤ 5 < 5400毫秒

如果連包超過5連包以上，HQ-210將認為是發生堵包現象（故障），自動停止連鎖停機。

2、抗干擾性強：采用的智能模糊控制算法，并結合平均值濾波法，經久耐用，可以24小時不間斷的穩定工作于惡劣的工業現場。

3、雙窗口顯示：同時顯示單次裝車數和總累計數；計數范圍分別是：0-99999， 0-99999999。

4、安裝和使用簡便：無需的電子電工知識，即裝即用型“傻瓜式”設備，免調試；十分鐘即可學會操作。

5、工作環境：-50～＋80 C，可以勝任在地域的室外環境下安裝使用；

6、掉電不丟數：自動保存掉電前狀態，上電后自動恢復掉電前的狀態；

7、計數方式：正計數、倒計數，可選擇；

8、設定值控制：可與皮帶機或者包裝機等電氣設備連鎖控制：當計數到設定值時，計數器內部繼電器A動作，可控制皮帶機（或者包裝機等設備）自動停止，停止輸出延時時間用戶可自行設定；

9、提前量示警：當計數到達設定值的提前10包時報警（提前報警包數可自行設定），計數器內部繼電器B動作，可外接聲光報警器，提供聲光報警提示；

10、一鍵設包：人性化設計，操作員只需按一次“設包”鍵，然后輸入數值，按“確認”鍵即可完成設包操作；

11、一鍵清零：可通過主機上按鍵，一鍵清除單累計；或者遙控清零；

12、無線控制：可以通過無線遙控器，遠距離控制計數器的清零、啟動、停止；

13、密碼保護：用戶可自行設定和修改管理員密碼；輸入密碼后方可設定參數和總累計清零。

14、狀態指示功能：計數器主機上有指示燈，用于指示計數器的不同狀態。

15、外接多個大顯示屏：一臺計數器可以外接1-16臺有線大屏幕顯示器，同步顯示當前的裝車數，大量的滿足各方的視覺需求；

16、無線大屏幕：計數器與多臺無線大屏幕通訊，同步顯示當前的裝車數；（定制）

17、485通訊接口：通訊協議開放，便于二次開發，可以連電腦，將數據傳輸?shù)焦S的信息管理系統或者ERP系統?？膳c視頻監控系統接入。

18、計數器發貨管理軟件：將車牌號、班次數據、總累計數據、班長等數據存儲在電腦中，查詢、打印、報表。
