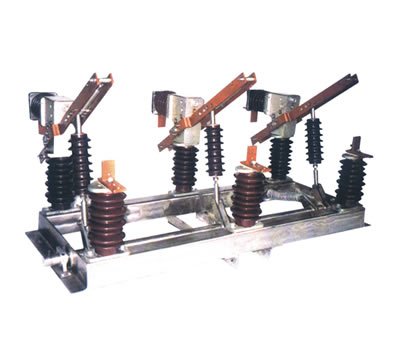

FZW32-40.5/1250負荷開關FZW32-40.5隔離負荷開關
聯系人：鄒總 聯系電話：0577-27880116 聯系手機：15558813129
1. 概述
FZW型戶外高壓真空負荷隔離開關,主要用于開斷負荷電流、變壓器空載電流、電纜充電電流以及關合負載電流。具有分?jǐn)?、隔離、連結、切換等功能。與熔斷器配合使用，可替代斷路器作為變壓器的保護組件。是城網、農網改造中的更新?lián)Q代產品，特別適用于無人值守變電所。
2. 特點
1.采用真空滅弧室滅弧、無爆炸危險。
2.隔離刀與三相真空滅弧室聯動，分閘時有明顯的隔離斷口。
3.機體的零部件全部采用不銹鋼材料,底架采用不銹鋼材料或熱鍍鋅處理,確保了機體在戶外環境下的正常運行。
4.安裝方式以單.雙桿、電動操作為主,也可采用手動、遠程遙控操作。
5.開斷能力大、安全可靠、電壽命長、可頻繁操作。
6.廣泛適用于農網、城網、鐵路等配置線路改造。
3. 工作原理
負荷開關由框架、主軸、拉桿、隔離刀、真空滅弧室以及操作
機構等組成。動作過程是經外力作用于主軸旋轉來完成。
隔離開關是由安裝在主軸上的彈簧過中機構進行合分閘操作,過中彈簧提供了隔離刀合閘時所需的能量,并保證了真空滅弧室在分閘時熄滅電弧而不受人為因素的影響,真空滅弧室在隔離刀的分閘過程中,由快速機構提供滅弧室的分閘速度。隔離刀的三相聯動操作確保了滅弧室的分閘同期性。
4. 正常使用環境條件
1. 海拔高度: ≤4000米。
2. 空氣溫度: ±40度。
3. 相對濕度: 日平均值不大于95%,月平均值不大于90%。
4. 無爆炸、無劇烈震動的場所。
四. 調試
1. 每臺負荷開關出廠前均已調試好,用戶在安裝前原則上不需再進行調試;
2. 三相隔離刀分合不同期可調節絕緣拉桿的長度來調整;
3. 改變分閘彈簧的松緊可調節真空滅弧室的分、合閘速度；
4. 可在分閘狀態,合閘狀態下測量真空滅弧室、隔離刀的觸頭彈簧的長度差來調整其觸頭壓力;
5. 調整合分閘緩沖片的數量來限制隔離刀的起始位置;
6. 調節絕緣拉桿的長度可改變隔離刀的開距,確保隔離刀開距12 KV不小于180mm;40.5KV不小于420mm。
手動操作機構說明
a、 手動操作機構手柄作為附件隨機供應；
b、 安裝時只需將手動操作手柄安裝在負荷開關的主軸上，用螺絲固定，即可。
c、 操作負荷開關時，只需拉動合或分一側的拉環即可實現手動和分閘。
注意
1. 在運輸或吊裝產品時,決不允許外力作用在進出線端絕緣支柱上,否則將會使絕緣支柱斷裂,導致產品不能使用。在運輸中,決不允許有強烈震動或翻滾現象。應注意在安裝中要對開關進行有效接地。
2. 安裝后,用電動操作機構對開關進行合、分操作,操作10次以上,合、分閘時不能出現合、分閘不到位現象,隔離斷口12KV要大于180mm;40.5KV要大于420mm,輔助動觸頭完全脫離靜端觸頭,不帶任何連接物。
