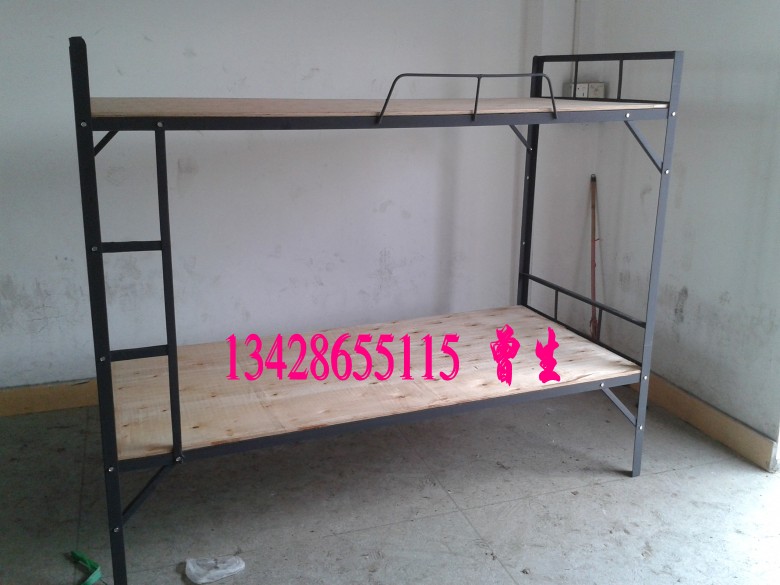

深圳奧瑞斯工業設備有限公司--雙層鐵架床材料清單及工藝要求
1、鐵架床總尺寸:W980*L1980*H1700mm
2、四根立柱材質:38x38mm,壁厚1.0mm,國標方通；長度:1700mm。要求頂端與底端加裝防滑膠(黑色)墊。
3、上下床前后橫梁(上下各二條)材質:25x50mm,壁厚1.0mm,國標扁通,長度:1900mm
4、床頭床尾的護欄所有材質 尺寸所有均為：20*30方管,厚度0.8mm,國標扁管,長度:877mm與180mm,與立柱焊接成
5、上下床板中間五根撐桿(上下各五條)材質:20x30mm,壁厚0.8mm國標扁通,長度:920mm,與前后橫梁焊接,焊接時應 以前后橫梁上表面下沉10mm(因為床板厚10mm),20mm窄邊垂直于地面
6、上下梯為20*20 厚1.0國標方通。總高:1060mm,寬：28mm. 要求:兩端不得超出橫梁,焊接部位牢固,表面處理要平 整,不得有毛剌等.
7、床板架與立柱前部連接件材質與尺寸:共8塊連接件,分別焊接在上下二層橫梁的兩端下部,連接件尺寸100x100mm, 線切割一個R80的半圓,兩端倒角R10,厚度:2.5mm,折彎邊:25mm,一側打M8x2孔位,孔距52mm, 采用M8x50mm國標 螺絲將床板架鎖在立柱上
8、上層護欄扶手尺寸材質要求:19x19mm國標圓管,壁厚0.8mm,切割打彎而成,長度為:800mm,高度為:150mm,中間加焊一根19x19mm國標圓管,間距為:175mm.要求:焊接點平整.
