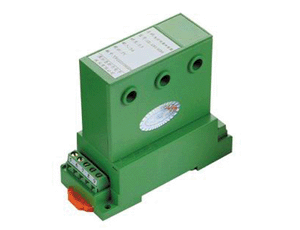

圣斯?fàn)朇E-AI12電流型智能電量隔離傳感器
|
一、型號： |
|
| CE-AI12--一路交流電流輸入、三隔離、S型或N型 | |
| CE-AI22--二路交流電流輸入、三隔離、S型或N型 | |
| CE-AI32--三路交流電流輸入、三隔離、S型或N型 | |
|
二、主要技術參數： | |
|
輸入范圍--- |
電流量程有：0-25A（或按用戶要求制作） |
|
數據輸出--- |
電流的真有效值,以滿量程的百分?jǐn)?shù)形式輸出數據。 |
|
輸出接口--- |
RS-485： 二線制、通訊距離：1200米、±15KV ESD保護 RS-232C：S3型結構通過專用的RS485/RS232C轉換配件轉接 N型結構直接通過端子連接 |
|
精度等級--- |
0.2級 |
|
波特率--- |
1200、2400、4800、9600、19.2K bps |
|
刷新時間--- |
100 mS |
| 隔離耐壓--- | 2500V DC |
| 系統功耗--- | <200 mW（+12V） |
| 輔助電源--- | +5V，+12V，+15V，+24V +48V DC，220V AC(N型) |
| 工作溫度--- | -10℃～+50℃ |
|
存貯條件--- |
-20℃～+80℃（RH:5%～95%不結露） |
| 通迅協議--- | Modbus或ASCII |
|
輔助電源為220V的接線圖
CE-AI12-19MN：
說明：
1. 單相電流型電流輸入穿孔只有中間一個孔;兩相電流型電流輸入穿孔為邊上兩個;其它接線不變。
2. 第7腳可以為RS485/RS232轉換器提供+5V電壓，最大電流為20mA。
說明：
1.單相電流從第4位輸入第5位輸出,兩相電流時增加6、7位端子,從第6位輸入,第 7位輸出.
2.第15腳可以為RS485/RS232轉換器提供+5V電壓，最大電流為20mA。
