一：產品介紹

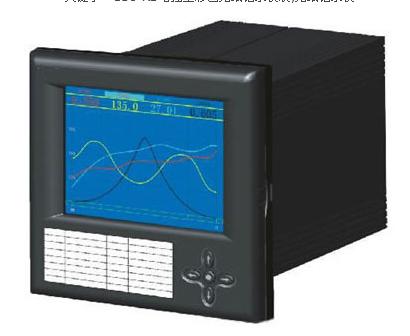

ZN130-RD增強型彩色 無紙記錄儀 表是以32位嵌入式CPU為核心，并輔以大規模集成電路、大容量FLASH存儲、信號智能調理、SmartBus總線以及高分辨率圖形液晶顯示器的新型智能化 無紙記錄儀 表。儀表采用320×240彩色液晶顯示屏；支持16通道模擬量通用輸入或8通道模擬輸出與12通道報警輸出；設定數據與記錄數據具備掉電保護功能；采用USB Host技術，提供USB總線接口，實現FAT16文件系統，支持USB 移動存儲器的數據讀寫；具有體積小、通道數多、功耗低、精度高、通用性強、運行穩定、可靠性高等特點。
二：型 譜
ZN130-RD |
彩色無紙記錄儀 |
||||||||||
外形尺寸 |
1 |
144×144 mm，1～8通道，基體含儀表本體、1個輸入、32M內存 |
|||||||||
2 |
144×144 mm，1～16通道，基體含儀表本體、1個輸入、32M內存 |
||||||||||
模擬輸入通道數量 |
01 |
1個通用模擬量輸入通道 |
|||||||||
02 |
2個通用模擬量輸入通道 |
||||||||||
… |
… … |
||||||||||
16 |
16個通用模擬量輸入通道 |
||||||||||
模擬輸出通道數量 |
0 |
無模擬量輸出 |
|||||||||
1 |
1路模擬量輸出，0～10/4～20mA可設 |
||||||||||
… |
… … |
||||||||||
8 |
8路模擬量輸出，0～10/4～20mA可設 |
||||||||||
報警輸出數量 |
00 |
無繼電器輸出 |
|||||||||
01 |
1個繼電器輸出 |
||||||||||
… |
… … |
||||||||||
12 |
12個繼電器輸出 |
||||||||||
存貯容量 |
032 |
32M存儲容量 |
|||||||||
064 |
64M存儲容量 |
||||||||||
128 |
128M存儲容量 |
||||||||||
調節功能 |
0 |
無調節功能 |
|||||||||
1 |
PID調節功能（不含通道） |
||||||||||
流量補償、累積功能 |
0 |
無補償、累積功能 |
|||||||||
1 |
含多種補償、累積功能 |
||||||||||
通訊功能 |
0 |
無通訊接口 |
|||||||||
1 |
RS232通訊接口 |
||||||||||
2 |
RS485通訊接口 |
||||||||||
電源 |
A |
85～265V，45～55Hz |
|||||||||
附件 |
微型打印機（含電源） |
||||||||||
記錄儀上位管理軟件 |
|||||||||||
RS485/RS232轉換模塊 |
|||||||||||
注：輸入輸出通道數之和最多為16，當輸入有脈沖量時需注明。 |
|||||||||||
