電動蝶閥，電動調節蝶閥
電動蝶閥，電動調節蝶閥
產品價格：￥2700
上架日期：2012-10-13 15:03:52
產地：沈陽博耐斯閥門制造有限公司
發貨地：沈陽博耐斯閥門制造有限公司
供應數量：不限
最少起訂：1臺
瀏覽量：396
資料下載：暫無資料下載
其他下載：暫無相關下載
詳細說明

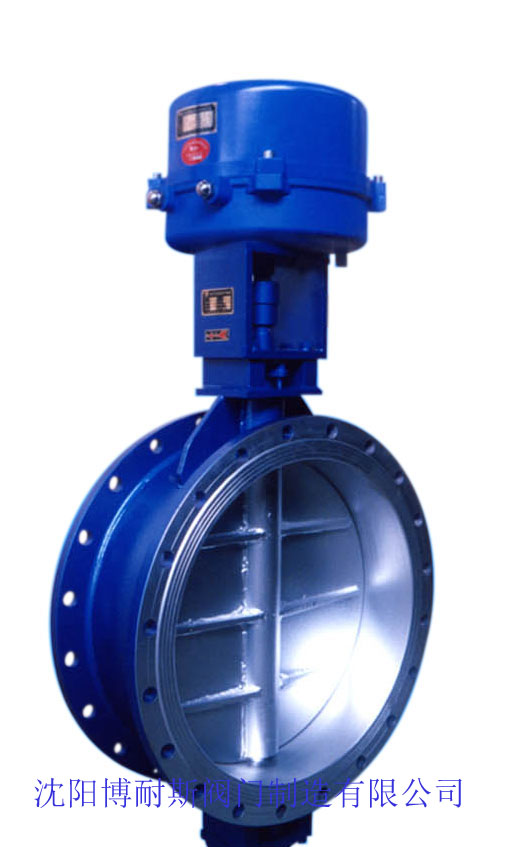

    ZDHW/ZDRW型電動蝶閥（電動調節蝶閥）

    　產品概述



        ZDHW/ZDRW型電動（調節）蝶閥是一種（閥板）繞垂直于通道的固定軸旋轉的閥門，其由回轉型角行程電子式電動執行器和蝶形閥組成，屬旋轉高性能型調節或開關閥類，接受工業自動化控制儀表來源的電流信號或電壓信號的輸入，可實現對工藝管路中流體介質的比例調節或二位開關控制，從而達到對流體介質的流量、壓力、溫度、液位等參數的自動化控制。廣泛適用于氣體、液體、混濁液體、濃漿液或灰粉、懸浮顆粒類等介質。

    　產品特點



    ZDHW/ZDRW型電動（調節）蝶閥操作力矩小，是所有閥類中操作力矩最小的一種，是自動化控制系統中儀表的執行單元，以AC220V、AC380V或DC24V電源電壓作動力，接受來自（DCS、PLC）系統或調節儀表、操作器等輸入的（4-20mA、0-10mA或1-5VDC）電流信號或電壓信號，即可控制運轉。以角行程輸出的扭矩轉動閥軸0~90°，就能完成啟閉動作或調節動作。全電子式電動執行機構，采用機電一體化結構，具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、連線簡單、控制精確、體積小、重量輕、流阻小、流量系數大，結構簡單、密封性能好。調節范圍大，通過輸入電流信號或電壓信號，將此轉變成與輸入信號相對應的位移，改變閥板的旋轉角度（0-90°任意角度），因此一定的輸入信號對應一定的轉角，實現比例動作，故有較好的調節控制流量等參數。

    　產品結構



    產品名稱

    電動蝶閥

    作用形式

    開關型             調節型

    連接形式

    法蘭式      對夾式      管螺紋式

    結構形式

    三維偏芯型

    中線型結構

    二偏芯型

    三維偏芯型



    多層次結構



    彈性座結構

    閥座密封形式

    軟質密封、硬質合金密封

    軟質密封

    軟質密封、硬質合金密封



    （a）。彈性座密封結構
    彈性座密封結構，采用偏心蝶板安裝在閥桿上，其邊績?yōu)榍蛐?、錐形兩種，并與彈性密封圈相配合.密封圈做成L形和U形兩種，與蝶板密封面相吻合。密封副在介質壓力作用下，產生微小的彈性變形，從而實現密封。根據閥門的公稱通經，公稱壓力選擇其結構形式，根據承壓受力設計密封圈壁厚。

    （b）。多層次密封結構
    多層次密封結構，采用軟硬多疊層式金屬圈，將多疊層密封圈固定在蝶板上，使其不發生彎曲和移動，并有效避開了介質對疊層密封圈的直接沖刷，閥座密封面采用耐磨性能極佳的硬質合金焊條堆焊，從而提高了蝶閥的使用壽命。并具有金屬硬密封和彈性密封的雙重優點，無論在高溫或低溫情況下，均具有優良的密封性能。采用三維偏芯結構設計，閥座與蝶板幾乎無磨擦，具有越關越緊的密封功能。

    （C）。中線型結構
    中線型結構，由閥體、內襯里層（聚四氟乙烯或橡膠）和（不銹鋼閥板或鍍鉻鋼閥板）、閥軸組成，其介質流線型的結構設計近似于直線，調節性能好，密封結構為居中心線型密封，密封性能可靠達到雙向密封零泄漏，可以任意位置安裝。



    　電動執行器



    HL型、3610R型或PSQ型角行程全電子式電動執行機構是O型球閥的驅動裝置，采用一體化結構設計，它以AC220V電源電壓作動力，直接接受統一標準信號（4-20mA、0-10mA或1-5VDC、0-10V DC），將此轉變成與輸入信號相對應的位移，以角度位移（0~90°）運動,改變閥芯的開度，因此一定的輸入信號對應一定的位置開度，實現比例動作。二位開關式接受AC220V或AC380V作動力，通過電機正反轉實現開關動作，并同時輸出閥位指示信號是一種高精度、高性能、高可靠性類產品。

    　執行機構主要技術參數



    型 號

    輸出力矩N.m

    動作時間S/90°

    功率
    （W）

    型號

    輸出力矩N.m

    動作時間S/90

    功率（W）

    型號

    輸出力矩N.m

    動作時間S/90

    功率（W）

    HL-5

    50

    10/30

    10W/F

    361RSA-02

    20

    8.5

    50

    PSQ51

    50

    23

    24.2

    HL-10

    100

    15/30

    23W/F

    361RSA-05

    50

    17

    PSQ66

    65

    32

    24.2

    HL-20

    200

    10/15/30

    40W/F

    361RSB-10

    100

    18

    150

    PSQ76

    75

    60

    25.3

    HL-40

    400

    10/15/30

    80W/F

    361RSB-20

    200

    36

    PSQ102

    100

    32

    62.1

    HL-50

    500

    10/15/30

    90W/F

    361RSC-30

    300

    24

    220

    PSQ202

    200

    28

    93.0

    HL-100

    1000

    50

    100W/F

    361RSC-50

    500

    42

    PSQ502

    500

    43

    120

    HL-200

    2000

    100

    100W/F

    361RSC-60

    600

    48

    PSQ702

    700

    43

    120









    361RSD-100

    1000

    30

    300

    PSQ1202

    1200

    31/37

    500









    361RSD-150

    1500

    38

    PSQ2002

    2000

    93/112

    500









    361RSD-200

    2000

    46









    (信號線用屏蔽線) 防護等級：IP65 帶曲柄手動操作 電源：AC220V/AC380V/DC24V

    (信號線用屏蔽線) 防護等級：IP55 隔爆標志：ExdⅡBT4 帶曲柄手動操作，隔爆（361RX）型性能同上 電源電壓：AC220V

    (信號線用屏蔽線)防護等級：IP65 帶手輪操作 電源電壓：AC220V

    　主要技術參數和性能指標



    公稱通徑D（mm）

    40

    50

    65

    80

    100

    125

    150

    200

    250

    300

    350

    400

    450

    500

    600

    700

    公稱壓力PN（MPa）

    0.6、1.0、1.6、2.5

    流量特性

    近似等百分比（參見典型曲線圖）、直線特性、

    閥板轉角（度）

    0°～至90°（可調）

    允許泄漏量等級

    軟密封：零泄露 硬密封：≤額定Cv×0.001%

    軟密封：VI微氣泡級，金屬密封≤額定CV×0.065%

    執行器型號

    HL、3610R、PSQ HQ或QB型

    作用形式

    開關型、智能調節型、（隔爆型）

    電源電壓

    AC220V 50Hz或AC380V 50Hz

    調節型

    輸入信號

    DC4～20mA DC0～10mA 1-5V DC

    輸出信號

    DC4～20mA DC0～10mA 1-5V DC

    基本誤差

    ≤±2.5%

    回 差

    ≤±2.5%

    死 區

    ≤1%

    可調節比

    250:1

    開關型

    電源電壓

    AC220V/AC380V/AC110V/DC24V

    反饋信號

    有源觸點信號、無源觸信號

    　主要零件材料及適用溫度、介質



    偏芯型蝶閥

    公稱通徑mm

    DN50-DN800

    材料代號

    C（WCB）

    P（304）

    R（316）

    主要零件

    閥體

    WCB

    ZG1Cr18Ni9Ti

    ZG1Cr18Ni12Mo2Ti

    閥板

    WCB或2Cr13

    1Cr18Ni9Ti

    1Cr18Ni12MoTi

    閥桿

    2Cr13

    1Cr18Ni9Ti

    1Cr18Ni12MoTi

    閥座密封

    增強聚四氟乙烯 、對位聚苯 、不銹鋼、硬質合金鋼密封

    閥板密封

    增強聚四氟乙烯 、對位聚苯 、各種橡膠、不銹鋼

    填料

    聚四氟乙烯 、柔性石墨

    適用工況

    適用介質

    蒸汽、水、油品

    硝酸堿類腐蝕性介質

    醋酸類腐蝕性介質

    適用溫度

    聚四氟乙烯≤180℃，對位聚苯≤300℃，金屬密封≤425℃

    中線型蝶閥

    零件名稱

    材料

    閥體

    鑄鐵、碳鋼（WCB）、不銹鋼（304、316）

    蝶板

    灰鑄鐵、鍍鉻鋼、不銹鋼（304、316）

    襯里材料

    各種橡膠、聚四氟乙烯

    閥桿

    2Cr13、不銹鋼（304、316）

    填料

    橡膠O型圈、四氟乙烯V型圈、柔性石墨

    　襯里材料選用和適用溫度



    材料品種

    丁晴橡膠

    乙丙橡膠

    聚四氟乙烯

    氟橡膠

    天然橡膠

    氯丁橡膠

    英語簡稱

    NBR

    EPDM

    PTFE

    VITON

    NR

    CR

    型號代號

    XA或JA

    XB或JB

    F或XC、

    XE或JE

    X1

    X或J

    耐最高溫度

    93℃

    150℃

    232℃

    204℃

    85℃

    82℃

    耐最低溫度

    -40℃

    -40℃

    -268℃

    -23℃

    -20℃

    -40℃

    適用工作溫度

    -20~+82℃

    -40~+125℃

    -30~+150℃

    -23~+150℃

    -20~+85℃

    0~+80℃

    　應用規范



    設計制造標準

    法蘭尺寸標準

    結構長度標準

    檢驗試驗標準

    GB/T12238-89

    JB/T79-94 HG20592

    GB12221-89

    GB/T13927-89 JB/T9092-99

    MSS-SP-68

    ANSI B16.5

    ISO5752-13

    ZJB16006-90

    JIS B2024

    JIS B2212~2215

    JIS B2002

    JIS B2003

       http://www.bnsfm.com TEL:024-62657366
