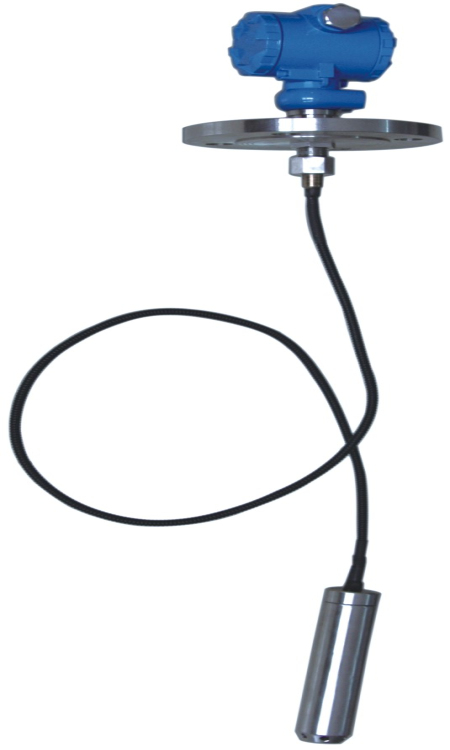

CR-Y20 系列智能投入式液位變送器（傳感器） 概述
CR-Y20 系列智能投入式液位變送器（傳感器）是基于所測液體靜壓與該液體液位高度成比例的原理，采用國外先進的隔離型擴散硅傳感器或陶瓷電容傳感器，將靜壓轉換為電信號，采用 16 位單片機經過精確的溫度補償和線性修正，轉化成標準電信號（一般為 4~20mA ）。
CR-Y20 系列智能投入式液位變送器（傳感器 ) 適用于石油化工、冶金、電力、制藥、供排水、環保等系統和行業的各種介質的液位測量。精巧的結構，簡單的調校和靈活的安裝方式為用戶輕松地使用提供了方便。 4~20mA 、 1~5V 、 0~10mA 、 RS485 通訊、 HART 等信號輸出方式由用戶根據需要任選。
CR-Y20 系列智能投入式液位變送器（傳感器 ) 符合 GB3836.4-2000 《爆炸性氣體環境用電設備第 4部分 本質安全型“ i ”》和 GB3638.1-2000 《爆炸性氣體環境用電設備 第 1 部分 通用要求》，防爆標志： Exia Ⅱ CT6 ，它適用于 0 區、 1 區、 2 區，含有Ⅱ A- Ⅱ C 類， T1-T6 組爆炸性氣體混合物的場所，并經國家防爆電氣產品質檢中心檢驗合格，取得防爆證，編號： CNEx08.1964 。
CR-Y20 系列智能投入式液位變送器（傳感器） 技術指標
|
測量范圍 |
0.5~ 100m |
|
精度等級 |
± 0.2%FS ，± 0.5%FS |
|
介質溫度 |
-20~ + 70 ℃ |
|
環境溫度 |
-30~ + 60 ℃ |
|
輸出信號 |
4~20 mA 或 1~5VDC |
|
供電電壓 |
12~28VDC |
|
接濕件材質 |
316 不銹鋼和 1Gr18Ni9Ti |
|
防爆等級 |
本安 ExiallC T6 隔爆 ExdllC T5 |
|
防護等級 |
IP 67 |
|
本安參數 |
Ui:28VDC, Ii:93mA, Pi:0.65W, Ci:0.03uf, Li:0mH |
1 、變送器可垂直、傾斜或水平安裝在罐體、槽內，應注意不讓泥沙埋沒或堵塞膜片 ;
2 、導氣電纜除作為電源和信號轉換外，主要為引入大氣補償用，安裝時注意不要挾持過緊，折彎過銳 ;
3 、殼體垂直安裝在罐體上方或附近的支架上，應保證防曬透氣，安裝位置應便于接線與調校。
4 、本產品在出廠時已經校準，其零點是相對于河南地區的大氣壓，滿點是在一個大氣壓下的相對壓力。若需要現場調整可采取以下方法：現場調零 --- 當液位位處于最低位時，將調零鍵“ Z ”按一下，輸出電流自動調整到 4mA ?，F(xiàn)場調滿 --- 當液位處于最高位時，將調滿鍵“ S ”按一下，輸出電流自動調整到 20mA 。調整好后，應將變送器的端蓋擰緊。
