儀表特點
本產品以磁電系直流電機芯統一測量機構，配集成化的變換電路，構成高精度機電一體化的系列產品。其中交流電流電壓表為有效值測量電路，過載能力強。
本系列儀表采用國家標準GB/T7676-1998，該標準等同國際電工委員會標準IEC51（第四版）部分指標優于日本隊工業標準JISC1102。船用表使用環境條件等同采用ICE60092-504《船舶電氣設備-504篇專輯：控制和測量儀表》和中華人民共和國船舶檢驗局《船用電工電子產品型式試驗規程》。
通用技術性能
項 目 |
特 性 參 數 |
技 術 標 準 |
GB/T7676–1998，IEC60092–504 |
精 度 等 級 |
見品種一覽表 |
使 用 溫 度 |
–10℃～+55℃ |
指 針 轉 角 |
90° |
安 裝 位 置 |
垂直（⊥） |
儀表正面尺寸 |
96×96mm 72×72mm |
耐 電 壓 |
電路與外殼AC：2000V 1分鐘 |
耐 沖 擊 |
150m/S2 |
外 殼 材 料 |
表殼、表蓋：阻燃ABS 端子板：阻燃聚碳酸酯 |
直流電流、電壓表規格表
型 號 |
名稱 |
單位 |
量 限 |
備 注 |
51C6-A 61C13-A |
直流電流表 |
uA |
300,500 |
直接接通 |
mA |
1,2,3,5,10,20,30,50,75,100, 150,200,250,300,500,750 |
|||
A |
1,2,3,5,7.5,10,15,20,30,50 |
|||
75,100,150,200,300,500,750 |
外附定值分流器 （75mV） |
|||
kA |
1,1.5,2,3,4,5,6,10 |
|||
51C6-V 61C13-V |
直流電壓表 |
V |
1.5,3,7.5,10,15,20,30,50,75,100, 150,200,250,300,450,500,600 |
直接接通 |
kV |
0.75(750),1,1.5 |
外附定值電阻器 （1mA） |
||
51L6-A 61L13-A |

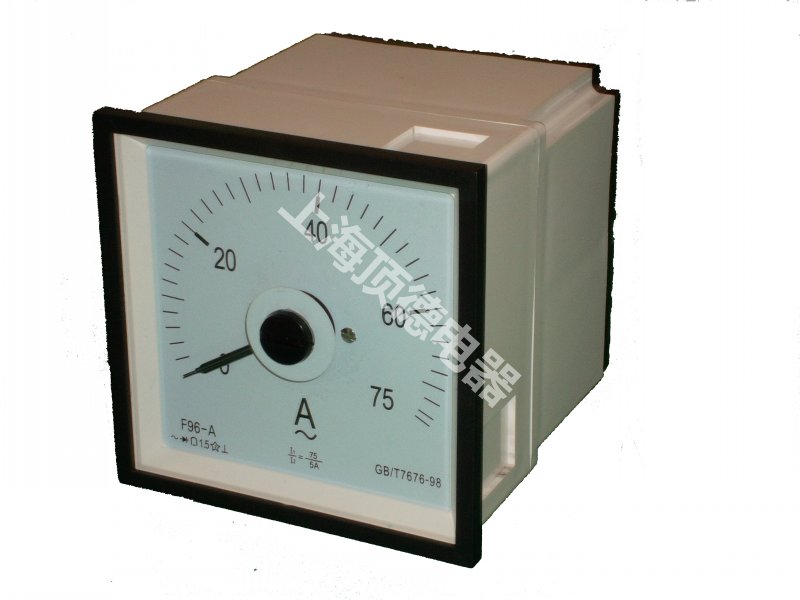

交流電流表 |
A |
0.5,1,2,3,5,7.5,10,15,30 |
直接接通 |
5,10,15,30,50,75, 100,150,300,500,750 |
經電流互感器接通次級電流5A﹑1A或2A |
|||
kA |
1,2,3,5,7.5,10 |
|||
51L6-A 61L13-A |
交流電壓表 |
V |
30,50,75,100,150,250, 300,450,500,600 |
直接接通 |
kV |
3.6(3),7.2(6),12(10),18(15),42(35) 150(110),300(220),450(380) |
通過PT接入（二次電壓為100V） |
||
51L6-cosφ 61L13-cosφ |
三相功率因數表 |
cosφ |
0.5-1-0.5 (100V5A,220V5A,*380V5A) |
直接接通 |
51L6-W 61L13-W |
單﹑三相無功功率表 |
W |
見表1,2 |
|
42L6-Var 61L13-Var |
三相無功功率表 |
Var |
見表3 |
|
42L6-Hz 61L13-Hz |
頻率 |
Hz |
45-55 (100、220、*380) |
注: 1. 根據使用需要,直流電表可以按表列量限協商訂購零位居中的儀表。
2. *為我廠非標準規格,用戶欲訂貨,請來人面議或來函商訂。
3. 交流電壓比表括號內數字為互感器初級電壓額定值。
