產品說明：

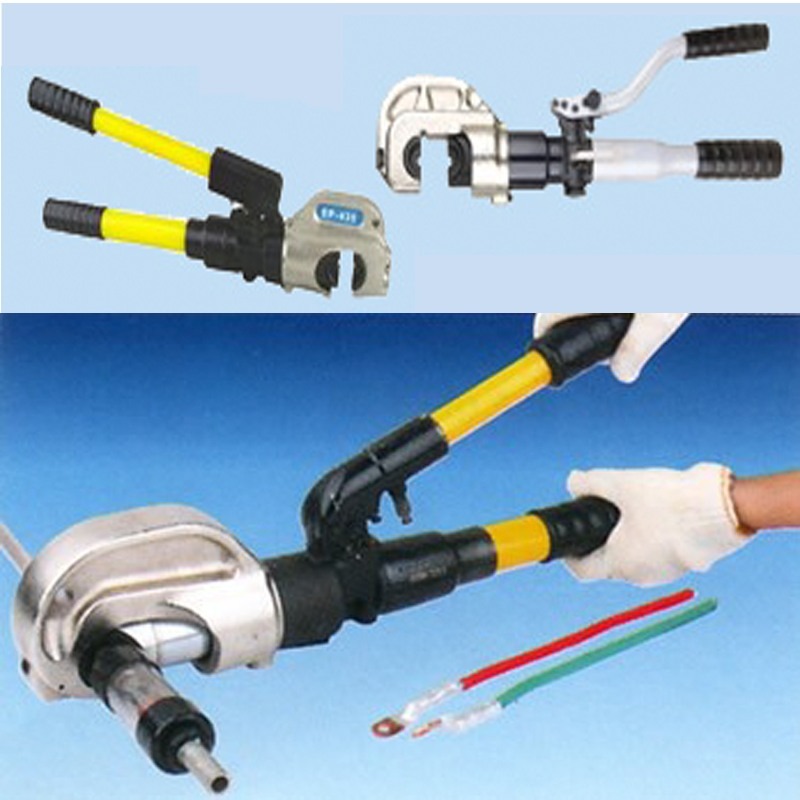

液壓壓接鉗由油箱、動力機構、換向閥、卸壓閥、泵油機構組成，泵油機構由油泵體、高、低壓油出油孔、偏心軸、偏心軸承、從動齒輪和一對液壓壓接鉗，高壓油泵以及一低壓油泵構成，油泵體懸固于油箱蓋上，高、低壓油出油孔開設在油泵體上，與卸壓閥油路連接，偏心軸呈縱向設置，上端樞置于油泵體中央，下端固設偏心軸承，從動齒輪固置在偏心軸頂部，與動力機構聯結，高、低壓油泵懸固在油泵體上，各具一與偏心軸承相觸的作動件，高、低壓油泵的泵腔分別與高、低壓油出油孔相通。
優點：
將泵油機構與動力機構的連接為垂直連接，可充分利用空間而小化占地面積，有利于作業及運輸；將高、低壓油泵的泵油形式變?yōu)槠妮S承的作動形式，具有結構簡單、零部件少而利于裝配。具有壓接快，平穩和操作簡便、安全等優點。其壓接的接頭或封端具牢固、耐震，壓接密實和電阻小等特點。
本產品具有超壓保護功能，當壓力已達所設定的內壓、內部安全閥打開。保證不會因超壓而損壞機件和模具。玻璃纖維絕緣手柄，可防止意外電擊。
產品用途：
進行多股鋁、銅芯導線與接頭的連接或端頭的密封
產品配套：
鋁、銅芯導線，接線端子，接續管。
壓接鉗規格參數：
編號 |
型號 |
壓接范圍(mm²) |
最大壓力(T) |
最大行程 |
模具配置(mm²) |
壓接形式 |
JG249 |
YQK-70 |
4-70 |
8 |
10 |
4、6、8、10、16、25、35、50、70 |
圍壓 |
JG250 |
YQK-240 |
16-240 |
16 |
22 |
16、25、35、50、70、95、120、150、185、240 |
圍壓 |
JG251 |
YQK-300 |
10-300 |
16 |
22 |
10、16、25、35、50、70、95、120、150、185、240、300 |
圍壓 |
JG252 |
YYQ |
10-120 |
12 |
14 |
10、16、25、35、50、70、95、120 |
圍壓 |
JG253 |
KYQ-300 |
16-300 |
16 |
22 |
16、25、35、50、70、95、120、150、185、240、300 |
圍壓 |
JG254 |
KYQ-300B |
16-300 |
16 |
22 |
16、25、35、50、70、95、120、150、185、240、300 |
圍壓 |
JG255 |
KYQ |
16-150 |
16 |
20 |
16、25、35、50、70、95、120、150、185、240、300 |
圍壓 |
JG256 |
KYQ-400 |
50-400 |
20 |
25 |
50、70、95、120、150、185、240、300 |
圍壓 |
JG257 |
KDG-150 |
16-150 |
16 |
2 |
母模16、25、35、50、70、95、120、150 公模16-25-35、50－70－95、120－150 |
點壓 |
JG258 |
KDG |
16-150 |
16 |
20 |
母模16、25、35、50、70、95、120、150 公模16-25-35、50－70－95、120－150 |
點壓 |
JG259 |
KDG-200 |
16-200 |
16 |
20 |
母模16、25、35、50、70、95、120、150、185、200 公模16-25-35、50－70－95、120－150、185、200 |
點壓 |
JG260 |
KDG |
16-200 |
16 |
22 |
母模16、25、35、50、70、95、120、150、185、200 公模16-25-35、50－70－95、120－150、185、200 |
點壓 |
JG261 |
FYQ-300 |
10-300 |
20 |
22 |
10、16、25、35、50、70、95、120、150、185、240、300 |
圍壓 配CP-180 |
JG262 |
FYQ |
10-300 |
20 |
22 |
10、16、25、35、50、70、95、120、150、185、240、300 |
圍壓 配CP-180 |
JG263 |
FYQ-400 |
16-400 |
22 |
22 |
16、25、35、50、70、95、120、150、185、240、300、400 |
圍壓 配CP-180（加長） |
JG264 |
FYQ-630 |
150-630 |
30 |
25 |
150、185、240、300、400、500、630 |
圍壓 配CP-700 |
JG265 |
FYQ |
150-630 |
30 |
25 |
150、185、240、300、400、500、630 |
圍壓 配CP-700 |
JG273 |
HT-300 |
16-300 |
6 |
17 |
16、25、35、50、70、95、120、150、185、240、300 |
圍壓 |
JG274 |
HT-400 |
16-400 |
13 |
42 |
16、25、35、50、70、95、120、150、185、240、300、400 |
圍壓 |
JG275 |
HT-400U |
16-400 |
13 |
20 |
16、25、35、50、70、95、120、150、185、240、300、400 |
圍壓 |
JG276 |
THS-150 |
10-150 |
6 |
17 |
10、16、25、35、50、70、95、120、150、 |
圍壓 |
JG277 |
EP-430 |
50-400 |
13 |
30 |
50、70、95、120、150、185、240、300、400 |
圍壓 |
JG278 |
EP-510 |
50-400 |
13 |
38 |
50、70、95、120、150、185、240、300、400 |
圍壓 |
JG279 |
ZCO-300 |
16-300 |
12 |
22 |
16、25、35、50、70、95、120、150、185、240、300 |
圍壓 |
JG280 |
ZCO-300B |
16-300 |
16 |
22 |
16、25、35、50、70、95、120、150、185、240、300 |
圍壓 |
JG281 |
ZCO-400 |
50-400 |
20 |
25 |
16、25、35、50、70、95、120、150、185、240、300 |
圍壓 |
