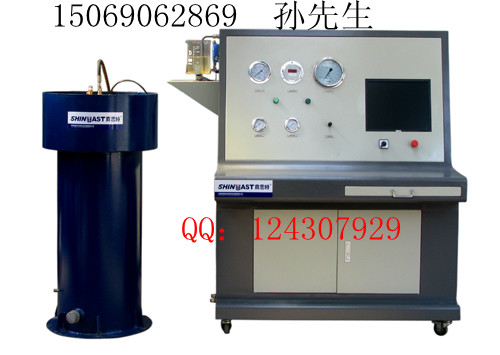

QSW-2型氣瓶外測法水壓測試機，其設計、制造依據為國家標準GB/T9251-1997《氣瓶水壓試驗方法》及美國DOT標準（參考），能夠?qū)Σ煌?guī)格的氣瓶進行外測法水壓試驗，具有以下突出性能：
1.采用稱重法自動讀取空瓶重量、瓶加水重量，自動計算容積；
2.采用流量計控制，自動加水；
3.水套部分采用氣缸自動壓緊密封，測試瓶瓶口采用我公司專利---內漲式高壓4.自密封快速瓶口接頭密封；
5.采用計算機自動控制氣瓶水壓試驗；
6.自動采集水量（變形值）、壓力、時間數據組并保存；
7.在試驗過程中，動態顯示時間/水量曲線、時間/壓力曲線、水量/壓力曲線；
8.自動計算測試氣瓶殘余變形率及判定試驗結果，并將所有試驗數據自動保存；
9.自動生成水壓試驗報告（EXCEL格式）；
10.試驗數據永久保存，可隨時根據相關氣瓶數據（如試驗日期、瓶號、批號等）查詢試驗過程、結果，重新生成試驗報告等。
主要技術參數：
1、適應氣瓶范圍：
1.1 氣瓶直徑: ø219～ø
1.2 氣瓶長度: 650～
2、工作介質 水
3、最高設計壓力 50MPa
4、測試壓力 0～45MPa（具體參數根據雙方合同規定）
5、測試效率 15～20只/小時（1臺主機，兩個水套，以
6、試驗壓力控制精度 ≤0.06MPa
7、水量測量精度 ≤
8、氣源壓力 0.6 MPa 耗氣量≈
9、電源電壓 AC220V
結構及配置：
序號 |
名 稱 |
數量 |
備注 |
1 |
氣瓶夾持翻轉機 |
2臺 |
1工位 |
2 |
氣瓶自動灌水裝置 |
1套 |
注水快速接頭1套,可以設定灌水量。 |
3 |
氣瓶稱重裝置 |
1套 |
有線吊秤，數據可直接供主機采集 |
4 |
氣瓶外測法水壓測試機 |
1臺 |
|
4.1 |
測試控制系統 |
1套 |
研華工控機、液晶顯示器、鼠標、鍵盤， |
4.2 |
氣驅液泵 |
1套 |
|
4.3 |
美國產壓力傳感器 |
1只 |
|
4.4 |
德國產高壓球閥 |
1套 |
|
4.5 |
德國產中壓球閥 |
5套 |
|
4.6 |
臺灣產電磁閥 |
5只 |
|
4.7 |
鋼制水套 |
2套 |
|
4.8 |
水套蓋 |
2個 |
|
4.9 |
主機柜 |
1套 |
|
4.10 |
美國產電子天平 |
1套 |
JJ500 |
4.11 |
液壓管閥系統 |
1套 |
|
4.12 |
氣控系統 |
1套 |
|
4.13 |
電控系統 |
1套 |
|
5 |
氣瓶懸掛吊裝裝置 |
1套 |
含支架、導軌、環鏈電動葫蘆 |
6 |
氣瓶倒水機 |
1臺 |
