鋼結構球型鋼支座A汕頭鋼結構球型鋼支座廠家供應
球型支座非線性有限元分析1.1支座基本結構球型支座由上支座板(含不銹鋼板)、球冠襯板、下支座板、平面聚四氟乙烯板、球面聚四氟乙烯板和防塵結構，天津橋梁球型支座，以及輔助部件(如轉動套，錨固螺栓)等組成。球型支座基本結構如圖1所示。注:1—上支座板;2—下支座板;3—球冠襯板;4—平面聚四氟乙烯板;5—球面聚四氟乙烯板圖1球型支座基本結構示意梁端的豎向荷載是由上部結構(橋跨等)、上支座板、平面聚四氟乙烯板、球冠襯板、球面聚四氟乙烯板、下支座板傳遞到橋墩上。1.2支座有限元模型建立為了方便建模，城鎮橋梁球型支座，提高計算效率，不考慮支座中對計算結果幾乎沒有影響的結構，公路橋梁球型支座，如防塵結構和輔助部件。根據之前的研究結果，在支座有限元計算中，需要加入上部結構(橋跨)和下部結構(墩臺)，這樣可以使計算結果更加準確，更加貼合實際;橋跨和墩臺模型尺寸，依據之前研究結果確定。

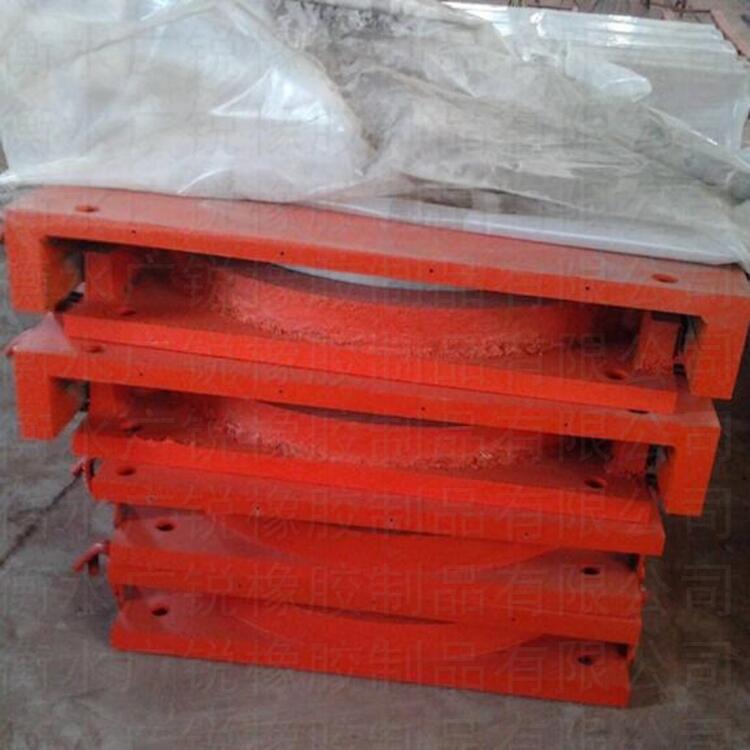

QZ系列球型支座是由上支座板、下支座板、球形板、聚四氟乙烯滑板（F4、球面四氟板）及橡膠擋圈組成的一種特殊盆式橡膠支座產品。它將盆式支座中的橡膠板改為球面四氟板因而得名,由于QZ球型支座中間鋼板及底盆亦相應地改成球面，減小了摩擦系數。其位移由上支座板與平面四氟板之間的滑動來實現。在上支座板上設置導向槽或?qū)颦h(huán)來約束支座的單向或多向位移，可以制成球形單向活動支座和固定支座。通過球形板和球面四氟板之間的滑動來滿足支座轉角的需要。
