產品介紹：
ZXL-2000砌體砂漿強度點荷儀/砂漿點荷儀是河北鵬遠建筑儀器廠自行研發的新一代產品。
產 品 介 紹
砂漿點荷儀、砌體砂漿強度點荷儀、砂漿強度點荷儀

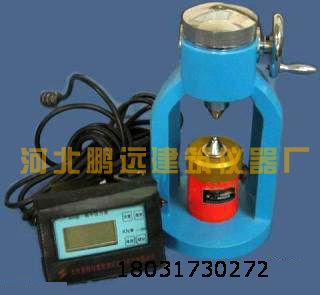

ZXL-2000型砌體砂漿強度點荷儀(又名：砂漿點荷儀）
一、 前言
ZXL-2000型砌體砂漿強度點荷儀是根據GB/T50315-2000 <<砌體工程現場檢驗技術規程>> 而研制生產的.是砌體砂漿強度檢測的專用儀器,其特點是能在現場或試驗室直接測試,不影響墻體受力性能,具有檢測容易,操作方便,所需時間短,測試準確度高等特點,完全可以滿足砌體工程現場質量控制及舊、古房屋質量鑒定、評定的客觀需求.
二、 ZXL-2000砌體砂漿強度點荷儀 砂漿點荷儀 技術參數：
1、 最大量程: 3KN
2、 最大行程: 30mm
3、 電源電壓: 4.5V
4、 凈 重: 4.8kg
三、 結構與原理
點荷儀由蝸輪、蝸桿機械加荷系統,壓力傳感器和微電腦峰值顯示器組成,傳感器安裝在加荷系統的底座上,峰值顯示器和加荷系統用導線連接.
工作時,將預先取好的砂漿試樣放在壓頭上,用手順時針慢慢轉動點荷儀的手柄,使升降絲杠向下移動,當加載頭頂住砂漿試樣時就產生了壓力荷載,然后緩慢均勻的施加荷載直至試件破壞,此時微電腦峰值顯示器將最大荷載保持住.
四、 ZXL-2000砌體砂漿強度點荷儀 砂漿點荷儀使用方法
1、 儀器使用前,先將傳感器與微電腦峰值顯示器的連線接好,然后接通電源將顯示器上電源開關打開,此時“加荷”指示燈亮,觀察顯示器上的數字是否為零若不為零應按“置零”鍵, 使其清零.
2、 按下“峰值” 鍵,峰值指示燈亮,此時可以加荷,當試件破壞時顯示器顯示的示值為此試件的最大強度值,單位為N.
當做下一個試件時需按下“峰值”鍵使加荷指示燈亮,上一個試驗數據消除,若顯示器顯示的數值為零(顯示器有較小數值飄移屬正?，F(xiàn)象)再按下“峰值” 鍵使“峰值”指示燈亮,此時可加荷做下一個試驗,若顯示器顯示數值較大在“加荷”燈亮狀態下按“置零”鍵使其清零.每次試驗均需重復上述程序,但峰值指示燈不亮時顯示器沒有峰值保護功能,顯示數值會隨著卸荷而自動消除.
3、 將每個測點處剝離出的砂漿大片加工成(或選取)符合下列要求的試件:厚度 5-20mm,預估作用半徑15-25mm,大面應平整,但其邊緣不要求非常規則.
4、 在砂漿試件上畫出作用點,用卡尺測其厚度t,精確至0.1 mm.
5、 將砂漿試樣放置在下加載頭上,上、下加載頭對準預先畫好的作用點,用手順時針慢慢轉動點荷儀的手柄,通過蝸輪、蝸桿傳動使升降絲杠向下移動,當加載頭頂住砂漿試樣時就產生了壓力荷載,然后緩慢均勻的施加荷載,至試件破壞,此時停止加荷.
6、記錄下峰值顯示器讀數后,代入公式,計算強度,點荷儀顯示器的讀數單位為N.
7、將破壞后的試件拼接成原樣,量測荷載實際作用點中心到試件邊緣的最短距離即為作用半徑,精確至0.1 mm .
8、注意:不要將上下加載頭直接頂壓,如需上下加載頭來做本項檢驗時,必須在上下加載頭之間放置砂漿片,以免損壞加載頭.
9、儀器的檢定調整
本儀器出廠前已與標準器進行檢定.傳感器經過一段時間使用需重新檢定時,用戶可將顯示器后蓋四個固定螺釘卸下取下前面板,旋轉數碼顯示塊左下角(上面的)電位器上的螺釘即可.(下面的電位器是用來調整零點的)調整時應將顯
示器處于“加荷”燈亮狀態下進行,反復加荷卸荷試驗.檢定后用稠油漆將調整螺釘封牢,以免受震動發生變化.
五、 ZXL-2000砌體砂漿強度點荷儀 砂漿點荷儀維護與保養：
1、 儀器使用完畢,應清理干凈,裝入箱中備用
2、 微電腦峰值顯示器采用集成電路組裝,在使用時電源電壓應穩定在220V±5V范圍內.
3、儀器在使用和存放均應于室內干燥地方,切忌暴曬,雨淋和受潮,以延長使用壽命.
4、蝸輪箱內應定期注黃干油,保持潤滑.
