| Pt100 | 類型 | 一體化溫度變送器 | |
| 測量范圍 | 0~1300(℃) | 測量精度 | A(℃) |
| 輸出信號 | 4~20mA | 工作電壓 | 24(V) |
適用范圍：

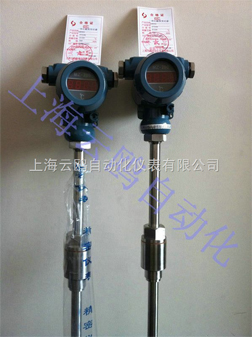

一體化pt100溫度變送器可以接收熱電阻輸入，可直接安裝于溫度傳感器接線盒內，并標出標準電壓電流信號，廣泛用于電力、冶金、化工、食品、醫藥、環保等行業的控制領域。
功能特點：
變送器信號電源同為兩根普通導線，節省了熱電偶專用補償導線，降低了線路干擾帶來的誤差。
體積小巧、安裝方便
精度好，抗干擾，穩定性好，免維護
外部可直接調整零點和滿度
電流信號輸出，傳輸距離遠，縮短了儀表與傳感器的距離，降低線路干擾帶來的誤差
主要技術指標：
輸出：4～20mA，極限28 mA
輸入范圍：熱電阻：Pt100，﹣200～500℃；Cu50, -50～500℃
熱電偶：K型，300～1200℃；E型，200～800℃；S型，600～1600℃；
熔斷檢測：上限(標準)
測量精度：熱電阻：±0.2%FS
熱電偶/mV：±0.3%FS～±0.5%FS
溫度漂移：±0.2%/℃
冷端補償：0～50℃±1℃
調整方式：電位器
電源電壓：24VDC±10%
負載能力：0～500Ω
環境溫度：-20～80℃
環境濕度：﹤85%RH
● 型號說明
型譜 |
說明 |
||||
SBW |
溫度變送器 |
||||
輸入信號 |
R |
熱電偶 |
|||
Z |
熱電阻 |
||||
分度號 |
P |
配Pt100熱電阻 |
|||
C |
配Cu50熱電阻 |
||||
K |
配K型熱電偶 |
||||
E |
配E型熱電偶 |
||||
S |
配S型熱電偶 |
||||
B |
配B型熱電偶 |
||||
T |
配T型熱電偶 |
||||
輸出信號 |
A |
4～20 m ADC |
|||
V |
1～5VDC |
||||
Z |
指定信號 |
||||
測量范圍 |
() |
()內記入量程 |
|||
