概述

HG5型玻璃管液位計是按原化工部HG5-227-80標準生產的就地式液位測量?jī)x表，它的主要用于直接顯示各種罐、塔、槽、箱等容器內介質液位的高度。

特點

* 直接式儀表，讀數精確。
* 結構簡單，維修方便。
* 經久耐用。

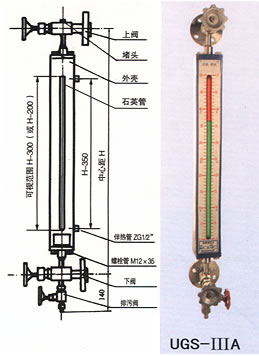

結構原理

儀表上下閥都裝有PN1.6MPa，DN20的法蘭。通過焊接在容器上的法蘭，與容器組成連接器，透過玻璃管就直接顯示容器介質液位高度。
儀表兩端均裝有針形閥內裝有鋼球，當玻璃管因意外事故而破裂時，鋼球在容器壓力作用下自動關閉針形閥通道，以防止容器內介質外流。

主要技術參數

測量范圍（安裝中心距L）：300、500、600、800、1000、1200、1400、1700、2000 mm
工作壓力：≤1.6MPa
材質：碳鋼、不銹鋼
工作溫度：≤200^。C
連接法蘭標準：HGJ46-91 PN1.6 DN20突面
其它法蘭標準如JB/T、GB、ANSI等，請用戶注明。
伴熱蒸汽壓力：≤0.6MPa
蒸汽夾套接頭：G1/2”外螺紋
鋼球自封壓力：≥0.2MPa

安裝中心距L和標尺刻度L1的關系

訂貨須知

* 訂貨時請?zhí)峁┫铝袛?shù)據：
* 型號規格
* 測量范圍（中心距L）
* 工作壓力
* 工作溫度
* 材質要求
