產品介紹：
HVC-1數顯混凝土維勃稠度儀/維勃稠度儀是河北鵬遠建筑儀器廠自行研發的新一代產品。
HVC-1數顯混凝土維勃稠度儀，數顯維勃稠度儀，混凝土維勃稠度儀，混凝土數顯維勃稠度儀
一、HVC-1數顯混凝土維勃稠度儀 維勃稠度儀概述
數顯混凝土維勃調稠儀是根據國家標準ISO40110《混凝土拌合物稠度測定法（維勃試驗）》的要求設計制造，并在原標準的基礎上安裝電子計時與震動同步工作的程序，從而解決了過去用秒表時過程中人為誤差，提高了被測混凝土稠度是不可缺少的測試儀器。
二、砼維勃稠度儀用途
該稠度儀主要用于測試混凝土拌合物維勃稠度的測定，它以拌合物鎮實時間（秒）的長短來確定混凝土拌合物稠度值，適用于骨料最大粒徑不大于40mm，維勃稠度在0.1－－99.9秒之間的混凝土拌合物稠度的測定。
三、 HVC-1數顯混凝土維勃稠度儀 維勃稠度儀 技術參數
1、坍落度筒：頂部內徑：100±2mm 筒高：3000±2mm 底部內徑：200±2mm。
2、容 器： 內徑240±2mm內高200±2mm
3、震動頻率：3000±200次/分
4、震動臺振幅（裝有空容器）：0.5±0.1mm
5、電機功率：250W
6、計時范圍：0.1－－99.9秒
7、外形尺寸：380*520*870
8、重 量：50KG
四、 HVC-1數顯混凝土維勃稠度儀 維勃稠度儀 結構原理

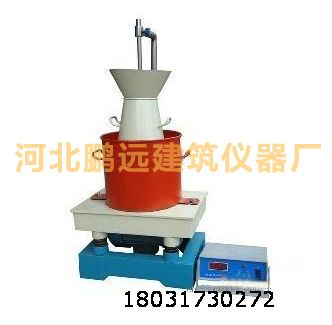

本儀器如圖（一），由以下部分組成：
1. 容器內徑240±5mm，高為200±2mm
坍落度筒其內部尺寸為：底部直徑 200±2mm 頂部直徑 100±2mm 高 度 300±2mm
2. 旋轉架與測桿（12 ）及喂料口（10）相連。測桿下部安裝有透明且水平的圓盤（14） ，并用定位螺釘（9）把測桿（12）固定在旋轉架（11）的導向孔中。旋轉架（11）安裝在立柱（16）上通過十字凹槽來控制方向，并用固定螺絲來固定其位置，就位后測桿（12）與喂料口（10）的軸線與容器（6）的軸線重合。
透明圓盤直徑為230±2mm，厚度為10±2mm。荷重塊直接固定在圓盤上。由測桿、圓盤及荷重塊組成的滑動部分總重量為2750 ±50g。
3. 搗棒： 直徑16 mm，長600mm的鋼棒，端部應磨圓。
4. 震動臺：工作頻率50±3Hz ，空載振幅0.5±0.05mm。
四. 砼維勃稠度儀儀器的調整
1. 儀器調水平
儀器出廠前臺面對底平面的不平行度小于1mm ，其測量方法是：將震動臺放在平臺上，用高度尺測臺面四角處的高度，其高度應小于1mm，使用中如發現超差，必須重新調整。調整的方法是：修整四個機腳的厚度。
2. 調零位
將坍落度筒（7）放在容器（6）內，在坍落度筒（7）內裝配重物（其重量相當于料重的重物）。松開四個螺檢（18 ） ，將喂料斗（10）扣緊于坍落度筒上緣，并使旋轉架（11）和立柱（16 ） 按圖（一）中位置扣好，然后擰緊四個六角頭螺檢。松開定位螺釘（9） ，按圖位置使透明圓盤（14）放在坍落度筒（ 7）上，并使立柱和導桿扣好，對準零刻度線進行調零。
五. 砼維勃稠度儀 測試步驟
1. 把本儀器放在堅實水平的平臺上，用濕布把容器、坍落度筒、喂料口內壁及其它用具濕潤。
2. 將喂料口提到坍落度筒上方扣緊，校正容器位置，使其軸線與喂料口軸線重合，然后擰緊蝶形螺母。
3. 把按要求取得的混凝土試樣用小鏟將料分三層裝入坍落度筒內，每層料搗實后約為高度的三分之一，每層截面上用搗棒均勻插搗25下，插搗第二層和頂層時應插透本層，并使搗棒剛剛進入下一層頂層，插搗完畢后刮平頂面。
4. 使喂料口、圓盤轉離，垂直地提起坍落度筒，此時并應注意不使混凝土試樣產生橫向扭動。
5. 把透明圓盤轉到混凝土圓臺體頂面，放松定位螺絲，降下圓盤，使其能輕輕接觸到混凝土頂面。
6. 按控制器“啟動／停止”按鈕，同時按下秒表計時，當震動到透明圓盤的底面被水泥漿部滿的瞬間再按“啟動/停止”按妞，同時按下秒表停止計時，震動停止，讀出秒表數值（時間：單位秒）即為該混凝土拌合物的維勃稠度值。
注：如提起坍落度筒，試體坍邊或剪壞，則試樣作廢并另取試樣重做，如連續兩次都發生這些現象，則所取混凝土不能做這項試驗。
六. HVC-1數顯混凝土維勃稠度儀 維勃稠度儀 維護和檢查
1. 每使用一次，必須將容器、喂料口、坍落度筒及透明圓盤洗凈，并用布擦凈，尤其是透明圓盤上的泥漿必須擦凈，以便下次觀察。（清洗儀器后將儀器擦干，特別是電器部分一定要注意防潮）。
2. 每次起振前，必須檢查各部件、零件是否定位，各處螺釘是否上緊。
3. 長期使用，透明圓盤如磨毛，應及時拋光，如厚度小于8mm, 應及時更換。使用中，如壓重小于2700 克，應更換透明圓盤或增加配重，加配重的方法是將相當與50克的墊圈固定在頂端螺釘下面。
