最近中文字幕在线mv视频在线,中文字幕无码家庭乱欲,一区二区伊人久久大杳蕉 ,亚洲综合国产一区,夜夜爽www

產(chǎn)品介紹：
LS-1型瀝青脆點儀/脆點儀是河北鵬遠建筑儀器廠自行研發(fā)的新一代產(chǎn)品。

國標(biāo)瀝青脆點儀，新型瀝青脆點儀產(chǎn)品特性：銅材瀝青脆點儀,標(biāo)準(zhǔn)瀝青脆點儀,新型瀝青脆點儀,瀝青脆點儀
LS-1型瀝青脆點儀 脆點儀產(chǎn)品簡介：LS-1型瀝青脆點儀自主研發(fā)的新一代儀器，瀝青脆點儀概述：瀝青的脆點試驗是目前尚未納入規(guī)范的非規(guī)試驗。瀝青材料隨著溫度的降低，由粘一塑料狀態(tài)逐步轉(zhuǎn)變?yōu)閺椧淮嘈誀顟B(tài)，因而表面為塑性減小，脆性增大，本儀器即為低溫測定瀝青的脆點。

  LS-1型瀝青脆點儀 脆點儀詳細介紹：

LS-1型瀝青脆點儀簡介：是我廠自主研發(fā)的新一代儀器，
瀝青脆點儀概述：瀝青的脆點試驗是目前尚未納入規(guī)范的非規(guī)試驗，瀝青材料隨著溫度的降低，由粘一塑料狀態(tài)逐步轉(zhuǎn)變?yōu)閺椧淮嘈誀顟B(tài)，因而表面為塑性減小，脆性增大，本儀器即為低溫測定瀝青的脆點。
瀝青脆點儀：本試驗儀器即為在一定的金屬片上涂一層瀝青薄模，在裝有冷卻裝置的保溫筒內(nèi)，通過手柄使金屬片彎曲，隨著溫度的降低瀝青薄模的溫度易逐漸降低，當(dāng)降至某一溫度時，瀝青薄模在規(guī)定彎曲條件下產(chǎn)生斷裂時的溫度（用酒精溫度計顯示）即為瀝青的脆點。

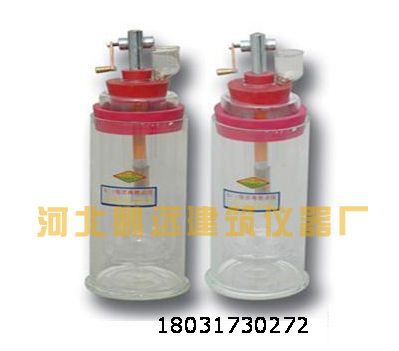

瀝青脆點儀儀器的結(jié)構(gòu)：
儀器由底座、保溫筒、溫度計、下夾板、上夾頭、固定桿、基臺、導(dǎo)軌滑塊、手柄等零件組成。
底座是儀器的支撐。
保溫筒為雙層玻璃筒，用以盛放固定二氧化碳（干冰）和乙醇混合物是引起的冷卻裝置。下夾板、上夾頭用來固定金屬片。
固定桿，可動桿用夾布膠木制作，克服了金屬筒的一些弊病，如潤滑，銹蝕，溫度等因素所引起的儀器性能改變。
基臺、導(dǎo)軌、滑塊、手柄等零件用來改變固定桿和可動桿的軸向位置，使金屬片彎曲，曲玻璃管（長、短兩支）用作抽真空，補充干燥空氣用。

LS-1型瀝青脆點儀 脆點儀試驗方法
1、將儀器擦凈，使之透明，以觀察試驗中的試樣變化。
2、將瀝青試樣加熱融化，脫水，冷卻后稱取器重量相當(dāng)于0.4立方厘米瀝青試樣，將其置于干燥筒內(nèi)加熱，使瀝青熔融涂裹于金屬片上（要均勻）其厚度為0.5毫米，之后讓涂有瀝青的鋼片在室溫下冷卻1小時。
3、取下的橡皮塞，在保溫筒內(nèi)放入適量固態(tài)二氧化碳和乙醇混合物（或丙酮）按原樣裝好。
4、取下的橡皮塞，（固定在塞的整體裝置）將涂有瀝青的鋼片小心的夾在儀器的上、下夾頭之間。
5、裝上小橡皮塞及其他附件，按原樣裝配好，將溫度表自可動桿的頂部圓孔中插入。
6、通過抽氣調(diào)整保溫瓶內(nèi)的冷卻速度為每分鐘降低1°C。
7、當(dāng)溫度降低到預(yù)計的脆點溫度前100°C左右時，即開始擺動儀器的手柄，擺動手柄速度控制在沒分鐘5轉(zhuǎn)，此時滑塊從第一臺階升至第二臺階，其高度差為3.5毫米，鋼片亦隨之彎曲呈弓形，然后按此速度反擺手柄原位置（第一臺階），鋼片伸直。
溫度每減低一度，按以下步驟重復(fù)一次。
8、當(dāng)試件出現(xiàn)裂紋時的溫度即為該瀝青試樣的脆點。
LS-1型瀝青脆點儀 脆點儀 說明
1、以三次平行試驗的算術(shù)平均值作為脆點，歌 詞測定脆點差值不得超過3°C
2、每架儀器配不繡鋼片4片，不用時必須展平， 至于干燥的儀器箱內(nèi)
3、本試驗方法僅供參考
五、LS-1型瀝青脆點儀 脆點儀儀器維護

實驗時請勿碰撞，小心操作，試驗后將儀器個部 分擦凈放入儀器箱內(nèi)，以防玻璃制品破碎

河北鵬遠建筑儀器廠

網(wǎng)址：www.py5856.com
聯(lián)系電話：18031730272   0317-4694393
