產品介紹：

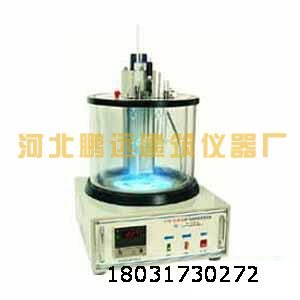

SYD-265E瀝青運動試驗器/瀝青運動粘度計是河北鵬遠建筑儀器廠自行研發的新一代產品。
SYD-265E瀝青運動試驗器 瀝青運動粘度計產 品 介 紹 ：
SYD-265E瀝青運動粘度測定器使用說明，瀝青運動粘度計，瀝青標準粘度計，自動數顯瀝青粘度計，標準瀝青粘度計，瀝青動力粘度計
SYD-265E瀝青運動試驗器 瀝青運動粘度計 技術參數:
1、測定溫度：室溫～135℃任意設置
2、控溫精度：±0.1℃
3、電加熱功率：1650W（輔助加熱1000W；控溫加熱650W）
4、毛細管懸掛數：4支
5、坎芬式逆流毛細管粘度計：7支
一 、 SYD-265E瀝青運動試驗器 瀝青運動粘度計 用途及適用范圍：
本儀器是根據中華人民共和國行業標準T0619《瀝青運動粘度試驗（毛細管法）》所規定的要求設計制造的，使用于按T0619標準所規定的要求測定瀝青試樣在規定溫度下的運動粘度。本儀器的實驗結果符合中華人民共和國交通部JTJ052《公路工程瀝青混合料試驗規程》的要求。
二、 SYD-265E瀝青運動試驗器 瀝青運動粘度計 技術規格及參數
⒈工作電源： AC220V±10％，50Hz。
⒉浴液加熱功率： 兩檔，1000w（輔助加熱）600w（控溫加熱）
⒊浴液使用溫度： 室溫~150.0℃。
⒋水浴控溫精度： ±0.1℃。瀝青運動粘度計
⒌水銀溫度計： 分度0.1℃,測溫范圍為100~150℃。
⒍水浴容量： 20L。
⒎試樣數量： 同時插入毛細管數量:4根。
⒏攪拌電機： 功率6w;轉速1200r/min。
⒐環境溫度： －10℃~ 35℃。
⒑相對濕度： ＜85％。
⒒溫度傳感器： 工業鉑電阻,其分度號為Pt100。
⒓整機功耗： 不大于1800W
⒔毛細管粘度計： 坎芬式逆流毛細管粘度計一組共七支,型號分別為200、300、350、400、450、500、600（即R管內徑分別為1.02、1.26、1.48 、188 、2.20、3.10、4.00毫米)
本儀器是我廠研發生產，適用于交通行業標準《T0619-93瀝青運動粘度試驗（毛細管法）》測定瀝青試樣在規定溫度下的運動粘度。符合交通部標準JTJ052-2000“公路工程瀝青混合料試驗規程”要求。
SYD-265E瀝青運動試驗器 瀝青運動粘度計產品特性：智能瀝青運動粘度計,瀝青標準粘度計,瀝青動力粘度計,瀝青運動粘度計
產品簡介： 本儀器是根據中華人民共和國行業標準T0619《瀝青運動粘度試驗（毛細管法）》所規定的要求設計制造的，使用于按T0619標準所規定的要求測定瀝青試樣在規定溫度下的運動粘度。
三、 SYD-265E瀝青運動試驗器 瀝青運動粘度計 結構及電路原理
儀器由毛細管粘度計、水銀溫度計、電動攪拌裝置，電加熱裝置、溫控儀、雙層恒溫浴和照明燈等組成。其結構圖見圖1所示，電原理圖見圖2所示，主要特點為：
⒈雙層恒溫?。簝?nèi)層采用φ300×300mm的硬質玻璃缸，外層保溫套為φ360×285mm的有機玻璃筒，內外層之間為空氣保溫層，試驗時，為不使水蒸氣進入保溫層而影響觀測，可在保溫層充入干燥空氣（充氣設備自備）。浴缸蓋上有四個孔，分別安放毛細管粘度計夾子和膠木蓋。在夾子上裝有三個調節螺釘，以調節毛細管粘度計的垂直度。
⒉照明燈采用220V16W2D熒光燈，為清晰地觀測毛細管粘度計的讀數提供了保證。
⒊溫控儀：
⑴溫度傳感器：工業鉑電阻,其分度號為Pt100。
⑵溫控儀：智能溫度控制儀，具有PID自整定和四位雙LED 窗指示功能，控溫迅速,響應快,超調小,控溫精度±0.1℃。
⑶加熱系統：1000W和600W雙電加熱管加熱。儀器剛開始工作時，1000W輔助加熱和600W控溫加熱一起加熱，升溫快；在設定的觀測溫度點附近，能自動調整加熱功率，1000W輔助加熱關閉，僅600W控溫加熱工作，保證浴溫的穩定。瀝青運動粘度計 ⒋攪拌系統：電動攪拌機為單相異步電動機。電動軸與攪拌軸由環氧棒隔離，不致影響電機正常工作。
