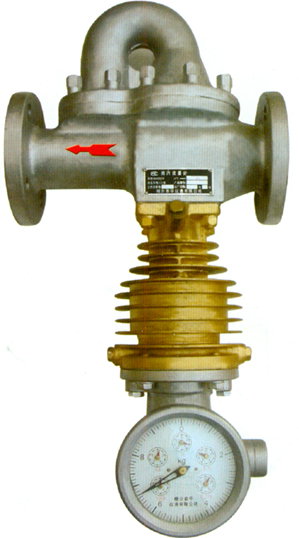

被測蒸汽流經流量計本體：時由孔板節流，在前后壓差的作用下，一部分蒸汽通過噴嘴進入分流管噴嘴形成的射流推動轉子軸以上端的翼輪旋轉，轉子軸下端有兩阻尼葉片在注滿阻尼液的阻尼室中作阻尼轉動，使翼輪能充分吸收射流的動能。翼輪的旋轉力矩與阻尼力矩相平衡時，翼輪的轉速與流經流量計被測蒸汽的質量流量成正比，通過修正，分度，由指示器表盤反映出累積蒸汽的實際流量。

特點

1、流量計為機械型儀表，結構牢固，安裝、使用和維修方便。用被測蒸汽作動力源，無需外接動力源。
2、配有三種規格孔板，流量范圍廣。
3、在工況壓力改變后，可方便地進行壓力調節。
4、采用磁連接，密封性能好。

◆主要參數
公稱通徑：DN25、50、80、100
使用壓力范圍：0.05－1.6MPa
最高使用溫度：240°C
精度等級：2.5級
補償方式：手動壓力補償
讀數方式：現場直讀式，也可實現遠傳。

◆流量測量范圍

型號 JD-25 JD-50 JD-80 JD-100 流量范圍kg/h 30-265 133-2090 265-4175 660-8350

安裝示意圖

安裝尺寸要求 型號 JD-25 JD-50 JD-80 JD-100 安裝尺寸 220mm 320mm 320mm 320mm <1>流量計與管路的連接為法蘭連接。法蘭規格執行GB4216.5-84《管路附件法蘭類型》。 <2>流量計必須安裝在一段水平直管線上，其指示器必須位于管線 之下，前后直段管長度不少與示意圖標注的要求。另外蒸汽必須 按本體殼上箭頭指示方向流入。
