截面加大二次灌漿料在加大截面時的特點：大截面補強法具有良好的結(jié)構(gòu)可靠性，大大提高了構(gòu)件的承載力和剛度，提高了結(jié)構(gòu)的穩(wěn)定性。但是，該方法施工周期長，施工經(jīng)常需要停產(chǎn)；構(gòu)件尺寸的增加會影響使用功能；加固后，容易引起抗震力的增加和薄弱層的傳遞，應注意結(jié)構(gòu)固有振動頻率的變化。施工中應注意接頭表面的處理。
產(chǎn)品介紹:
截面加大二次灌漿料通用于對建筑結(jié)構(gòu)的加寬，加厚，從而來實現(xiàn)對建筑結(jié)構(gòu)進行壽命上的延長
截面加大二次灌漿料產(chǎn)品用途:
1.適用于機器底座、地腳螺栓等設(shè)備基礎(chǔ)灌漿。
2.建筑物的梁、板、柱、基礎(chǔ)、地坪和道路的補強、搶修、加固。
3.可進行地腳螺栓和鋼筋的錨固及結(jié)構(gòu)補強。
4.地鐵、隧道、地下等工程逆打法施工縫的嵌固。
5.以及鋼結(jié)構(gòu)（鋼軌、鋼架、鋼柱等）與基礎(chǔ)固定連接的二次灌漿。
截面加大二次灌漿料參考用量:
參考用量計算以2.28~2.4噸/立方米的依據(jù)，計算實際使用量。
正是因為灌漿料的強度高，遠遠超過水泥能達到的強度，并且改變了水泥在固化時收縮的特點，所以稱為高強無收縮灌漿料！！
灌漿料有不同的型號，比如CGM灌漿料,DGM，高強無收縮灌漿料等等，這些都是根據(jù)不同的建筑研究院的標準來定的，不代表產(chǎn)品質(zhì)量好壞，具體使用情況需試驗。

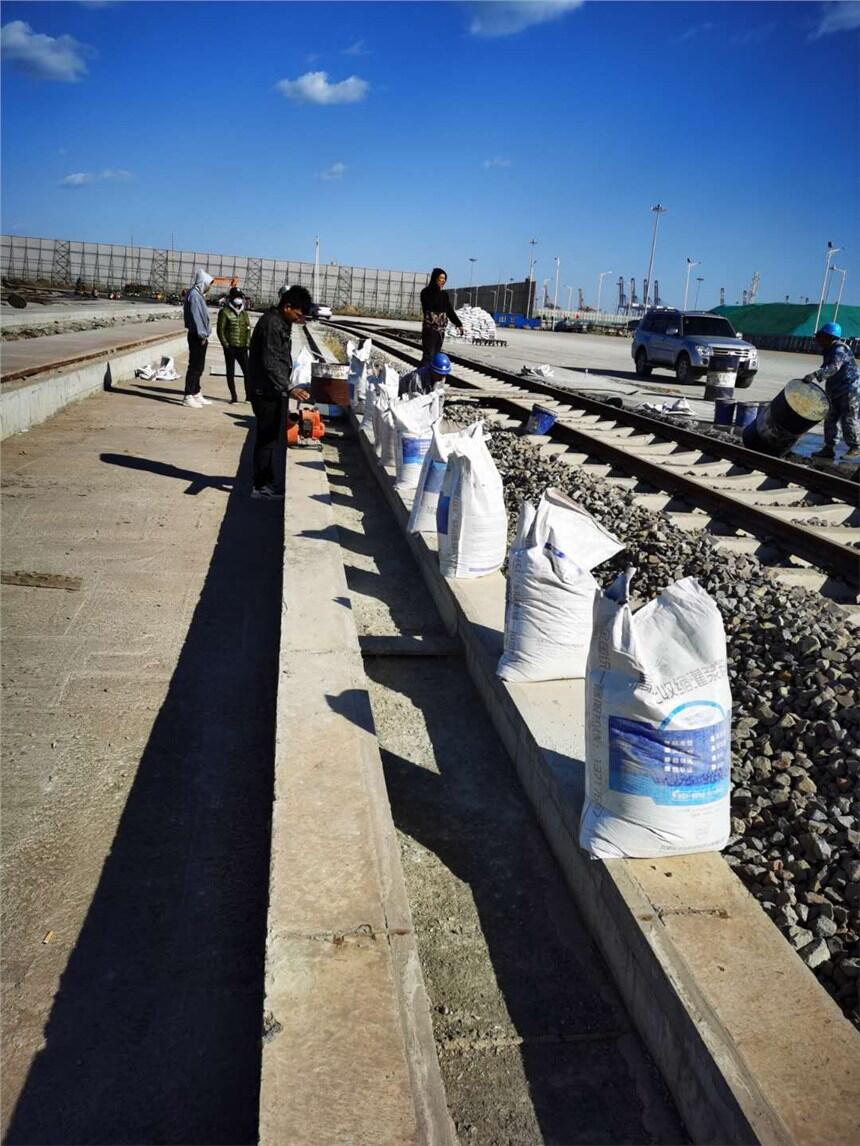

產(chǎn)品圖片：
1.早強、高強：1-3天抗壓強度可達30-50Mpa以上。
2.自流性高：可填充全部空隙，滿足設(shè)備二次灌漿的要求。
3.微膨脹性：保證設(shè)備與基礎(chǔ)之間緊密接觸，二次灌漿后無收縮。粘結(jié)強度高，與圓鋼握裹力不低于6Mpa。
4.可冬季施工：允許在-10℃氣溫下進行室外施工。
5.耐久性強：本品屬無機膠結(jié)材料，使用壽命大于基礎(chǔ)混凝土的使用壽命。經(jīng)上百萬次疲勞試驗，50次凍融循環(huán)實驗強度無明顯變化。在機油中浸泡30天后強度明顯提高。
截面加大二次灌漿料怎樣施工:
1、準備攪拌機具、灌漿設(shè)備、模板及養(yǎng)護物品，清理灌漿空間并提前將混凝土表面潤濕。
2、支設(shè)模板并用水泥（砂）漿、塑料膠帶封堵模板連接處以確保不漏水、漏漿。
3、按灌漿料重量的12-15%加水量加水攪拌（機械攪拌2-3分鐘，人工攪拌5分鐘以上）
4、將攪拌均勻的灌漿料從一個方向灌入灌漿部位。必要時可借助竹條或鋼釬導流，可適當振搗或輕輕敲打模板。
5、施工完畢后應立即覆蓋塑料薄膜并加蓋草簾或棉被陰濕養(yǎng)護3-7天。
6、使用溫度為-10℃至40℃。嚴禁在灌漿料中摻入任何外加劑或外摻料。
截面加大二次灌漿料養(yǎng)護技巧:
常溫養(yǎng)護
1.灌漿前，日平均溫度不應低于5℃，灌漿完畢后裸露部分應及時噴灑養(yǎng)護劑或覆蓋塑料薄膜，加蓋濕草袋保持濕潤。采用塑料薄膜覆蓋時，水泥基灌漿材料的裸露表面應覆蓋嚴密，保持塑料薄膜內(nèi)有凝結(jié)水，灌漿料表面不便澆水，可噴灑養(yǎng)護劑。
2.應保持灌漿材料處于濕潤狀態(tài)，養(yǎng)護時間不得少于7d。
3.當采用快凝快硬型水泥基灌漿材料時，養(yǎng)護措施應根據(jù)產(chǎn)品要求的方法執(zhí)行。
高溫養(yǎng)護
1.灌漿前24h采取措施，防止灌漿部位受到陽光直射或其他熱輻射。
2.采取適當降溫措施，與水泥基灌漿材料接觸混凝土基礎(chǔ)和設(shè)備底板的溫度不大于35℃。
3.漿體入模溫度不應大于30℃。
4.灌漿后應及時采取保濕養(yǎng)護措施。
冬期養(yǎng)護
1.冬期施工，工程對強度增長無特殊要求時，灌漿完畢后裸露部分應及時覆蓋塑料薄膜并加蓋保溫材料。起始養(yǎng)護溫度不應低于5℃。在負溫條件養(yǎng)護時不得澆水。
2.拆模后水泥基灌漿材料表面溫度與環(huán)境溫度之差大于20℃，應采用保溫材料覆蓋保護。
3.如環(huán)境溫度低于水泥基灌漿材料要求的施工溫度或需要加快強度增長時，可采用人工加熱養(yǎng)護方式；養(yǎng)護措施應符合現(xiàn)行標準《建筑工程冬期施工規(guī)程》JGJ104的有關(guān)規(guī)定。
