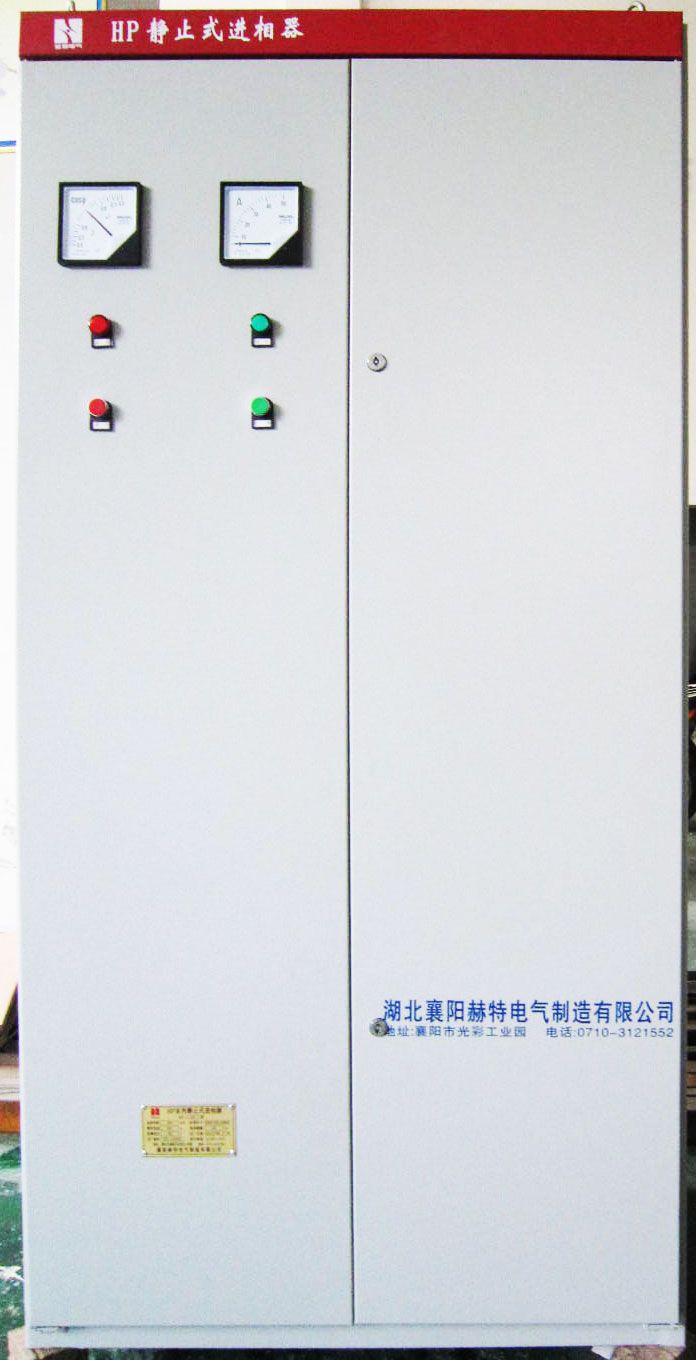

靜止式進相器
靜止式進相器是串接在轉子回路中對電機起作用的。電機運行時，進相器采集電機轉子電流信號和同步電壓信號，經微處理器CPU進行數據和相位處理，控制和調整可控硅的觸發信號，使可控硅組成的交—交變頻器將降壓后的工頻電源變?yōu)楹娃D(zhuǎn)子電流同頻率，相位滯后90°的附加電勢加在電機轉子回路中。轉子的電流和電壓相位因此改變，通過磁場進而改變電機定子的電流與電壓的相位角，使電機的功率因數提高，得到補償。
靜止式進相器補償原理
電機在某一負載下運行時，其轉子電流為I2e、定子電流為I1e,向量圖如下所示。
靜止式進相器
