開關柜智能操控裝置是根據當前中壓系統開關柜技術發展而設計開發的一種新型的模塊化、智能型的操作測量顯示裝置。
產品集主回路模擬指示、帶電指示及閉鎖、驗電功能、溫濕度數字實時顯示、自動加熱除濕控制、自動排風降溫控制、斷路器分合閘狀態指示、儲能、接地開關指示、手車位置指示、智能防誤語音提示、人體感應報警語音警示、回路電流、電壓、頻率、功率、電能、斷路器進線出線母排溫度測量顯示、故障記錄查詢、時鐘指示、手動自動儲能選擇、遠程就地切換、分閘合閘操作以及RS-485通訊接口等功能于一體。
開關柜智能操控裝置以一體化布局配套裝備于開關柜，將簡化開關柜的面板結構設計，美化開關柜的面板布局，完善開關狀態的指示功能和安全性能。
可用于3～40kV戶內的開關柜，適用于中置柜、手車柜、固定柜、環網柜等多種開關柜。產品符合IEC255-22要求。
技術指標
信號輸入 |
|
額定電流 |
3×1.5（6）A |
額定電壓 |
3×100V、3×57.7/100V、3×220/380V |
接線方式 |
三相三線、三相四線 |
輔助電源 |
|
工作范圍 |
AC85～265V、DC90～375V |
功耗 |
＜15VA |
節點測溫參數 |
|
電纜搭接頭測溫范圍 |
|
觸點測溫容量 |
128點 |
告警事件存儲 |
≤40條 |
數據保存時間 |
≥10年 |
節點測溫精度 |
±1% |
測量范圍 |
|
濕度測量范圍 |
0～99%RH |
溫度測量范圍 |
－40℃～ |
人體接近感應時間 |
≤3秒 |
動態閃爍頻率 |
2次／秒(亮一次滅一次) |
測量精度 |
|
濕度測量 |
±3.0%RH |
溫度測量 |
± |
分相電流 |
0.2級 |
分相電壓 |
0.2級 |
有功功率 |
0.5級 |
無功功率 |
1.0級 |
有功電能 |
0.5級 |
無功電能 |
1.0級 |
時鐘 |
≤0.5S/d（ |
功能模塊 |
|
通訊接口 |
RS-485通訊，Modbus-RTU協議，波特率1200～19200bps |
開關量輸入 |
8路，干節點輸入 |
開關量輸出 |
7路，繼電器容量AC 250V / |
環境 |
|
環境溫度 |
|
相對濕度 |
≤95%RH |
海拔 |
≤ |
污染等級 |
污染等級3 |
防護等級 |
IP20 |
安全 |
|
絕緣電阻 |
≥ |
交流耐壓 |
AC2kV |
電磁兼容 |
|
符合IEC255－22的標準規定 |
|
安裝 |
|
安裝方式 |
與垂直面的安裝傾斜度不超過5度，應安裝在無顯著振動和沖擊的地方 |
開孔尺寸 |
220×165 |
主要功能
n 溫濕度數字顯示控制功能 可以自帶1～2路溫濕度控制：可顯示現場的溫濕度值，并且用戶可以根據需要自行設置加熱/除濕的上下限，濕度設定范圍0%RH～99%RH，濕度回差0%RH～20%RH，溫度設定范圍-40℃～ |
n 動態模擬圖 模擬圖面板根據用戶的一次接線方式，電壓等級設置模擬圖，將斷點部分用動態方式表示，構成實時動態指示。 顯示內容大致如下： A．分合閘顯示 B．接地指示 C．儲能指示 D．工作位置指示 E．試驗位置指示 F．手車進出過程中狀態指示 G．斷路器、接地開關的防誤閃爍指示 |
n 操作功能 A．分合閘操作 B．儲能操作 C．遠方/就地操作 |
n 電力綜合參數測量功能 可對多種電力參數進行測量，如：三相電流、三相電壓、分相有功、合相有功、分相無功、合相總無功、分相功率因數、合相功率因數、有功無功電度、四象限無功電度等電力數據。 |
n 語音提示功能 1、斷路器合閘狀態，誤將手車從試驗位置接到工作位置時，語音提示“請分斷路器”。 2、接地開關合閘狀態，誤將手車從試驗位置接到工作位置時，語音提示“請分接地開關”。 3、斷路器合閘狀態，接地開關合閘狀態，誤將手車從試驗位置接到工作位置時，語音提示“請分斷路器，請分接地開關”。 |
n 人體接近語音提示 當柜體主回路通電時，柜前有人停留時，語音提示“本柜主回路已帶電”。 |
n 人體感應探頭 當有人停留在柜前時，主顯示液晶背光點亮，主回路通電時，語音提示，人離開后，自動恢復到之前狀態。 |
n 帶電顯示 A.LED啟輝電壓（kV）： 額定相電壓×0.15～0.65 B.閉鎖啟動電壓（kV）：額定相電壓×0.65 注：如用市電試驗時，請在輸入端串聯0.1μF/275V電容或30kΩ/2W電阻。 |
n 驗電 配備驗電專用筆，把驗電筆插入驗電插孔，如果該回路帶電，驗電筆上面的高亮發光LED將閃爍，提示該回路帶電。 |
n 靜觸頭/電纜搭接頭在線測溫 可以測量的通道數可以根據情況選擇，測量范圍-40℃～ |
n 故障記錄 裝置根據運行情況，在發生超限、錯誤等情況時、自動記錄故障的內容和故障發生的時間，報警類型有6種，每種記錄最近兩次報警時間，先進先出，舊的被新的替換。 |
n 報警關閉 本裝置的防誤操作語音提示及主回路帶點語音提示等功能可以根據用戶要求設置為開啟或關閉模式。 |
n 時間顯示 在液晶顯示屏上顯示當前日期和時間，并作為故障記錄的時間確認。 |
規格選型
功能 型號 |
LYSC-E001 |
LYSC-C001 |
LYSC-C002 |
LYSC-C301 |
LYSC-C302 |
LYSC-C601 |
LYSC-C602 |
LYSC-C901 |
LYSC-C902 |
|
動態模擬圖 |
接地/儲能指示 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
工作/實驗位置指示 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
手車位置指示 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
斷路器/接地開關防誤指示 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
防誤語音提示 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
故障記錄 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
帶電顯示及閉鎖 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
溫濕度數字顯示 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
溫濕度數字控制 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
分合閘、儲能、遠方/就地操作 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
時鐘顯示 |
— |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
報警關閉 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
測量顯示主回路電參數 |
— |
— |
√ |
— |
√ |
— |
√ |
— |
√ |
|
母線/觸頭測溫 |
— |
— |
— |
3 |
3 |
6 |
6 |
9 |
9 |
|
帶電語音警示 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
人體感應探頭 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
RS-485通訊接口 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
驗電 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
顯示方式 |
LED |
LCD |
LCD |
LCD |
LCD |
LCD |
LCD |
LCD |
LCD |
|

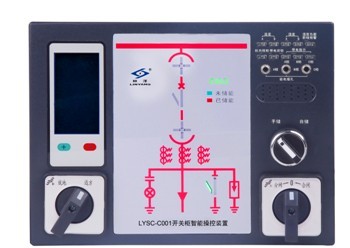

開關柜智能操控裝置
訂貨說明
用戶根據需求，須在訂貨單中注明以下事項：
Ÿ 產品名稱、型號及數量；
Ÿ 溫濕度傳感器引線長度；
Ÿ 提供一次方案圖；
Ÿ 多功能表功功能，必須提供電壓互感器比率、電流互感器比率以及主回路線制（無此功能則不需要）；
Ÿ 無線測溫功能，必須提供是測量母排溫度、蓮花頭內部溫度、電纜頭搭接點溫度以及其他，必須提供柜型、測量點的位置、以及測量點的數量（無此功能則不需要）。
訂貨示例
例1．
型號：LYSC-C001
電源：AC 220V/50Hz
溫濕度傳感器引線長度：
動態模擬圖：提供一次系統方案圖
其他：其他出廠預設置（未作說明則按照默認設置出廠）
例2．
型號：LYSC-C302
電源：AC 220V/50Hz
信號輸入：三相四線，AC 3×220/380V，AC
測溫點：上母排
溫濕度傳感器引線長度：
動態模擬圖：提供一次系統方案圖
其他：其他出廠預設置（未作說明則按照默認設置出廠）
