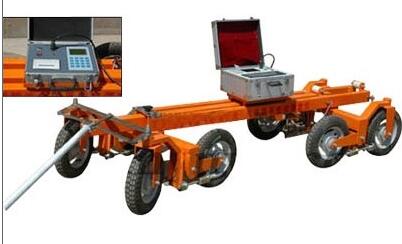

（上海市連續式八倫平整度儀） 上海平整度儀價格圖片
24小時熱線： 18019385592（王夢欣） 021-35304776
QQ：1936803778，18019385592
產品特點：
1）分立式控制器設計，主控制器和數據采集器采用ISM頻段的無線通訊。
2）數據采集器采用電池供電，可以連續測量20小時，至少150Km路段。
3）主控制器采用7寸TFT真彩液晶屏，中文顯示，全觸摸操作。
4）可以顯示當前測試區間位移數據曲線，上個測量區間的位移與平均值偏差曲線，最近1Km內測量平整度的變化曲線。
5）所有的測試值，設置值，瞬時值，均可以同屏顯示。
6）帶有精確的電池電量監視程序，可以顯示當前剩余電量以及續航時間。
7）測試數據自動保存，內置1Mb內存，可以至少存儲100Km的試驗數據。
8）帶有熱敏微型打印機，并可設定為在測試過程中連續打印。
9）每個測量區間(100米)的正負超差次數，累積值，斷面與基準面面積，平均值，測試速度，平整度值都自動保存，顯示，查看，打印。
10）被測路段編號（道路號、里程號、樁號、路幅號、超差設定、取樣間距）每打印一次，小結序號自動加一或減一。
11）帶有完善的數據管理程序，系統可以根據用戶輸入的試驗編號和試驗時間將相同的數據檢索在一起，供用戶查看，打印。并且程序還能自動統計本路段1Km范圍的平整度變化曲線，以及最大值，最小值。
產品技術指標：
1）位移測量范圍：0-40mmm(-20～+20mm)精度：0.25mm（靜態）
2）路程測量范圍：無限制精度：0.1m
3）測量輪外徑：160±1mm測量輪橡膠表面硬度：HA(55-70)
4）采集器供電電源：AASize(5號)×4
5）無線通訊頻率：433MHZ
6）通訊距離：可視空曠地帶200m
7）主控制器電源：AC220V或者12V車載電源
8）外形尺寸：（長×高×寬mm）
4061×800×600伸長：4061mm；縮短：2750mm。
9）儀器全重：約230Kg。
10）可人力或機動車牽引，最小轉彎半徑5m，檢測速度宜為6-8km/h，最大測速不超過12km/h。非檢測情況（機架縮短，測量輪懸起）下牽引速度（25km/h）。
本公司所有產品，出廠都是經過合格鑒定，凡購買我司產品，質保期是一年｛一年之內有任何質量問題：包修包換包退，且終身維修（江浙滬可送貨上門，偏遠地方運費另算）｝，一年內若有質量問題，可無條件退換貨！所有產品均為含稅(增值稅17%）含運費價，由于產品型號、規格有多種，可根據客戶自己所需、購買！
儀器操作
1）準備工作
a.取出數據采集器，按照要求裝入4節南孚堿性電池，將機架上的插頭插到采集器中。將采集器的天線網上掰，使天線與采集器顯示平面垂直。將采集器放置在機架上。
b.將機架拉至測量點起點，松開鎖緊栓，將機架拉出就位至測量狀態，鎖緊栓子。將牽引桿與機架和牽引車連接好。放下測量輪。
c.打開數據采集電源，按下切換鍵，切換顯示當前位移值。通過2個頂絲來調節位移傳感器的高低，使顯示值為20±2mm。
d.清掃待測路面。
e.將主控制器天線擰在面板天線插頭位置，將天線吸附在車內（或者面板上）某處，盡可能確保天線出在較高且空曠位置。
f.將主控制器的電壓器插頭插入汽車點煙器，發動汽車（汽車發動時會拉低電壓導致主控制器重啟，所以務必先發動汽車，再開啟主控制器電源）。
2）輸入?yún)?shù)
打開主控制器電源，按下“菜單”鍵，選擇“試驗參數”，輸入試驗編號，試驗時間，道路號，起始里程號，其實樁號，極限超差值，形式方向等參數。每項輸入完畢后，按下“”鍵保存，輸入框自動移往下一個項目上。輸入完畢，按下“確認保存”鍵，“返回”鍵返回至測量界面。輸入錯誤，可以按“”鍵刪除。
主控制器左上顯示當前位移值為20±2mm,說明測量輪已經就位。右上方顯示電池電量情況。右下角顯示當前狀態“測量停止”，則說明通訊正常，系統已經處于待機狀態。
3）開始測試
牽引車掛上一檔，開始怠速行駛。待行走至測量起點位置時，按下“試驗”鍵，即開始試驗。行車過程中保持車速穩定，沿著既定標線行駛，不可以急加速導致數據采樣丟失。當臨近測量終點，先按下“停止”鍵，再緩慢剎車并停止。每測量完成一個區間的數據測量，測試結果將自動保存。如果設置了自動打印，那么，還將自動打印輸出結果。
4）測試結束
測試結束后，切記請關閉無線數據采集器電源，拔下插頭，將采集器放入主控制箱內。如果以后長期不用，請務必取下無線數據采集器的電池，以防電池漏液。然后，將機架收起，鎖緊螺栓，并收起測量輪。
注意事項：由于電池漏液導致的數據采集器故障不屬于保修之列；使用堿性電池可以較好的避免電池電量耗盡而漏液。
5）數據查看和打印
按下“菜單”鍵，選擇“數據管理”，進入歷史數據管理頁面。該頁面按照每個試驗的分類顯示了該組試驗的信息。所有的試驗信息按照先后順序排列。相同試驗編號的試驗，并且存儲位置連續的試驗被檢索到一起，存為一個試驗。選擇對應的試驗，可以讀取詳細內容，或者批量打印整個試驗結果。
按下“讀取記錄”鍵后，可以顯示該組試驗所有的試驗數據。下方的曲線圖為1Km內的平整度變化曲線。右下側顯示1Km內平整度的最大值和最小值。如果該組試驗的長度不止1Km，可以通過“向前翻頁”“向后翻頁”鍵來回翻看?！昂啙嵈蛴 焙汀霸敿毚蛴 庇脕泶蛴≥敵霰窘M試驗數據。區別在于，簡潔打印僅僅輸出英文字符代號，無漢字輸出，可以節省紙張。詳細打印為正常打印，輸出為漢字，內容詳細明了。
該打印機為24字符寬熱敏打印機，更換紙卷時，按下打印機的“Open”鍵，彈開面板，按照上面圖示說明更換打印紙。
6）內存管理
按下“菜單”鍵，選擇“內存管理”，可以查看到當前內存使用情況。以100m為一個測量區間，本儀器可以存儲1000個測量區間的試驗數據，合計為100Km。刪除數據記錄時，不能按照記錄來刪除，只能按照區域來刪除。通過按鍵選擇需要刪除的存儲單元區域，點擊“批量刪除”鍵，可以將所選內存刪除。
7）系統設置
a.打印方式------自動打印/手動打印。當設置成自動打印后，每完成100m的測量，打印機將自動輸出試驗結果。當設置成手動打印時，打印機不自動打印。用戶可以通過主菜單內的“打印”功能輸出當前測試結果。
b.打印內容-----精簡內容/詳細內容。當設置成精簡內容時，打印輸出為英文字符，各個項目用符號代替，可以節約打印紙。當設置成詳細內容時，打印輸出為中文詳細內容。本項目僅對試驗過程中的自動或者手動打印有效，對于數據管理界面下的打印操作，本設置不起作用。
c.格式化內存------按下該鍵，即進入格式化內存界面。此操作可以迅速將1000個存儲單元清空。用戶謹慎操作。
d.觸摸屏校準-----按下該鍵，即進入觸摸屏校準界面。進入校準界面后，按照屏幕提示操作即可。值得注意的是，一旦進入觸摸屏校準界面，必須正確操作并完成，否則，錯誤，隨意的校準內容也會保存至液晶屏，下次開機后會導致觸摸屏完全無法使用，并可能由此引發不能再次進入校準狀態。
8）位移校準
本儀器出廠之前，已經經過標準位移量塊校準。但一年之后，需再次校準才能保證其測量精度。位移傳感器校準時，需在無線數據采集器上校準。校準之前，請取下位移傳感器，安裝到一個固定支架上，保證位移傳感器與支架底面垂直。將位移傳感器的插頭插入到數據采集器，并打開數據采集器電源。
步驟1.調節位移傳感器的高度，使傳感器的第3刻度線露出正好傳感器外套。
步驟2.按下數據采集器的“切換”鍵5秒鐘，進入位移校準狀態。此時在位移的采樣原始值和校正點“0”之間來回閃爍切換。
步驟3.按下“存儲”鍵，將當前零點值存入。
步驟4.在位移傳感器下墊起5mm的標準量塊，然后按下“切換”鍵，將校正點切換到5mm位置。此時，液晶屏閃爍顯示當前原始采樣值和“05”。按下“存儲”鍵，5mm對應點即存入。
步驟5.撤走5mm的標準量塊，換成10mm的標準量塊，然后按下“切換”鍵，將校正點切換到10mm位置，液晶屏閃爍顯示當前原始采樣值和“10”。按下“存儲”鍵，0mm對應點即存入。
步驟6.重復上述步驟，直至將15mm，20mm，25mm，30mm，35mm，40mm各點的校正值都存入。
步驟7.關閉儀器電源，重新開機。輕按“切換”鍵，此時液晶屏顯示當前瞬時位移絕對值，即可對位移值進行檢測，是否達到標準要求。
當出現操作錯誤時，可以重復上述步驟，錯誤的數據會被覆蓋改寫。
裝箱清單：
平整度儀主機一臺
無線數據采集器一個
主控制器一個
車載點煙器電源線一根
220V電源一個
標準3孔電源線一根
車載天線一根
打印紙一卷(裝于打印機內)
南孚聚能環AA電池四節
使用說明書一份
保修卡一份
注：
1、若收到儀器后，不會使用，請第一時間聯系廠家，切勿自己亂操作，以防儀器損壞！
2、收到貨，請在第一時間驗貨，是否有損壞的，若有損壞的地方，請聯系銷售員，并拍照給銷售員確認哪個部分損壞了！
3、無人為因素損壞，產品質保一年（一年之內有質量問題，包修包換包退，終身維修(易損件不在免費保修范圍內））大問題均返回我司廠里維修，小問題，零件寄過去！
｛當天下午四點之前款項進賬，當天發貨，全國包郵，江浙滬免費送貨上門，其它地區若需要送貨上門，具體可咨詢小王｝，價格要比市場上的低，我們的承諾---讓利于您，所有的產品都是批發價！有需要的親們，聯系我吧。絕對物超所值！
