在執行 4-20 mA 信號測量時不用斷開回路，而且節省時間。
您正在耗費寶貴的時間嗎？
|

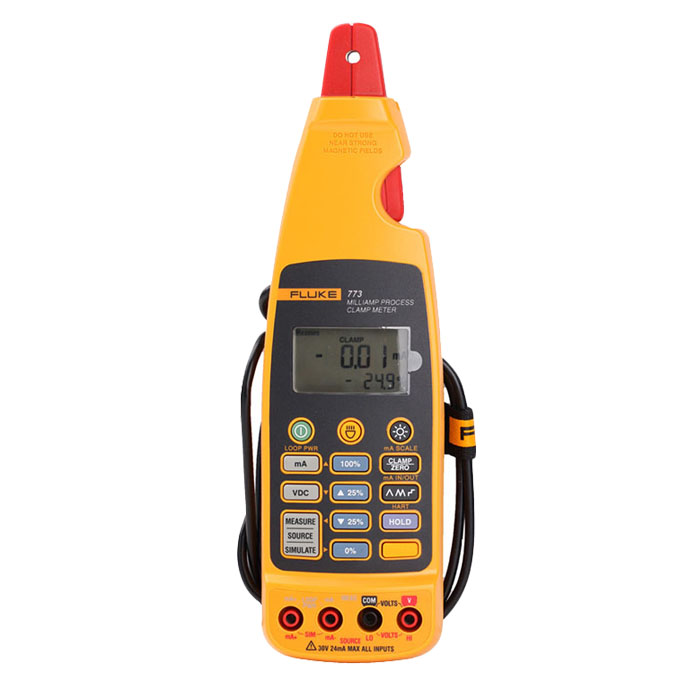

如果您總是忙碌，時間永遠不夠用，那就試一下 Fluke 77X mA 鉗表吧。 這些鉗表無需執行一些浪費時間的活動，可以大大節省時間和金錢。 現在，您不必?cái)嚅_(kāi)回路或關閉系統，即可診斷和維修 4-20 mA 回路。
下面是 77X 鉗表可為您提供的一些幫助:
| 毫安鉗表特性 | 應用 | 如何節省時間和金錢 |
| 無需斷開回路即可測量 PLC 和控制系統模擬 I/O 的 mA 信號。 （771、772 和 773） | 測量微弱的直流電 | 使過程指示與真實物理值相關聯 |
| 無需斷開回路即可測量傳送裝置的輸出信號（771、772 和 773） | 無需斷開回路即可維護和診斷流程及自動化設備 | 不會中斷流程 |
| 具有延長線的可拆式鉗表（771、772 和 773） | 可在狹小的空間中執行測量 | 允許在各種困難的情況下進行測量 |
| 輸出、模擬和測量電路中的 mA 信號（斷開回路）（772 和 773） | 確認非接觸式測量。 手頭具有用于處理故障的備用工具（信號源模擬） | 在通過非接觸式測量找到不良信號之后，無需返回車間獲取回路校準儀即可進行故障處理 |
| 輸出并測量 VDC 信號源（僅限 773） | 排除電壓輸入和輸出設備的故障。 | 測量是否存在 24V 回路電源。 測量 1 至 5 或 0 至 10V 過程信號。 測試圖表記錄器 |
| 4 至 20 mA 輸入/輸出（僅限 773） | 用于故障處理的雙通道 mA 源和測量 | 將 4 至 20 mA 信號傳輸?shù)介y門和 mA 信號調節器，然后同步測量 4 至 20 mA 位控輸出信號。 |
| 4 至 20 mA 比例輸出（僅限 773） | 比例 mA 輸出提供用于表示所測量 mA 值的 mA 信號輸出 | 無需斷開回路即可連接帶記錄/圖示功能數字多用表 (DMM) 和記錄 mA 信號 |
| 回路電源（772 和 773） | 為傳送裝置供電 | 替代已安裝的 24V 回路電源的測試。 為傳送裝置供電并測量其 mA 輸出信號以進行故障處理。 |
| 可顯示 mA 測量值和 4-20 mA 量程百分比的雙背光顯示屏（771、772 和 773） | 清晰的測量顯示 | 允許快速的測量評估 |
| 測量聚光燈（771、772 和 773） | 在黑暗的機箱中照亮難以發現的線路 | 測量過程更輕松、更快捷 |
| 以非接觸方式最大可測量 99.9 mA 的電流（771、772 和 773） | 寬廣的量程 | 在舊控制系統中測量 10 至 50 mA 信號 |
| 自動關閉電源（771、772 和 773） | 在 15 分鐘和 2 分鐘后自動關閉背光和聚光燈 | 延長電池壽命 |
772 和 773 進一步擴展了普通型 771 mA 鉗表的功能。 現在，您要做的全部事情就是確定哪種型號能幫助您節省最多的時間。
Fluke 771、772 和 773 特性:
此外，772 和 773 還具有下列特性:
773 獨有的特性:
下面簡要介紹了不同型號及其特性:
77X 型號之間的差別
?
Fluke-771
Fluke-772
Fluke-773
?
非接觸式 mA 回路測量
集成的 mA 回路故障處理
高級流程故障處理
mA 測量，鉗夾
X
X
X
mA 測量，電路內
?
X
X
回路電源
?
X
X
mA 源
?
X
X
DCV 測量
?
?
X
DCV 源
?
?
X
mA 定標輸出
?
?
X
mA 輸入/輸出
?
?
X
環境技術指標
可測量導線的直徑
?0.177 或 4.5 mm（最大值）
操作溫度
?-10 至 50 oC
存放溫度
?-25 至 60oC
操作濕度
?< 90% @ <30 oC，< 75% @ 30 至 55oC
操作海拔高度
?0 至 2000 m
IP 等級
?IP 40
尺寸
?771: 59 x 38 x 212 mm (2.32 x 1.5 x 8.35 in.)
772 或 773:?44 x 70 x 246 mm (2 7/8 x 5 ? x 11 5/8 in)
重量
?771:?260G (9.1 oz.)
772 或 773:?410 g (14.4 oz)
振動
?隨機 2 g，5 至 500 Hz
撞擊
?1 米落體試驗（鉗夾除外）
EMI/RFI
?符合 EN61326-1 標準
?注:?對于采用鉗夾的電流測量，應將 1mA 添加至值為 1V/m（最多為 3V/m）的 EMC 場強的指術指標。
溫度系數
?0.01% oC
（<18℃ 或 > 28℃）
電源，電池壽命
?771:?(2) 節 AA 1.5 V 堿性電池，IEC LR6，通常 40 小時,
?772 和 773:?(4) 節 AA 1.5 V 堿性電池，IEC LR6，12 小時（mA 源進入 500 歐姆負載）
保修
?電子元件保修三年
電纜和鉗表組件保修一年
功能技術指標
mA 測量（由鉗表測量）771/772/773
分辨率和量程:?
?0 至 20.99 mA
準確度:?
?0.2% + 2 位數
分辨率和量程:?
?21.0 mA 至 100.0 mA
準確度:?
?1% + 5 位數
mA 測量（使用測試表筆進行串聯測量）772/773
分辨率和量程:?
?0 至 24.00 mA
準確度:?
?0.2% + 2 位數
mA 輸出（最大 mA 驅動:24 mA 進入 1,000 歐姆負載）772/773
分辨率和量程:
?0 至 24.00 mA
準確度:
?0.2% + 2 位數
mA 模擬（最大電壓 50 V dc）772/773
分辨率和量程:
?0 至 24.00 mA
準確度:
?0.2% + 2 位數
電壓輸出（2 mA 最大驅動電流）僅限 773
分辨率和量程:
?0 至 10.00 V dc
準確度:
?0.2% + 2 位數
電壓測量（僅限 773）
分辨率和量程:
?0 至 30.00 V dc
準確度:
?0.2% + 2 位數
