ARGOX cp2140標簽（條碼）打印機概述

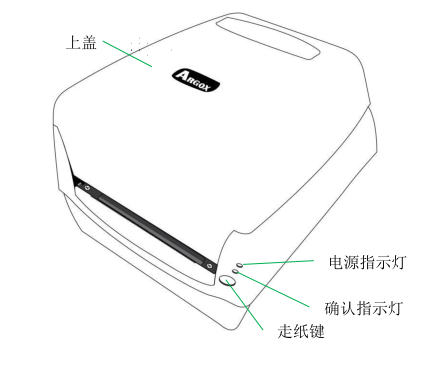

前視圖

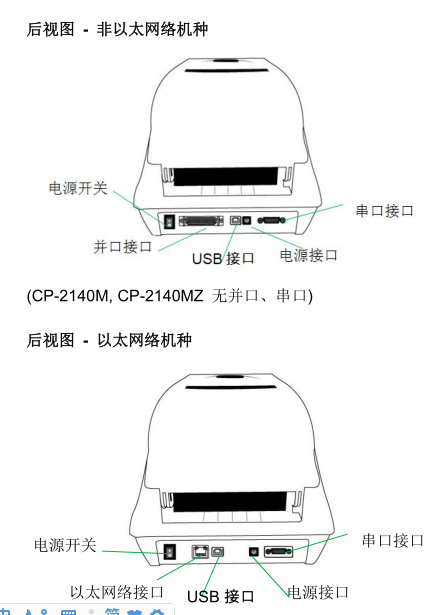

后視圖

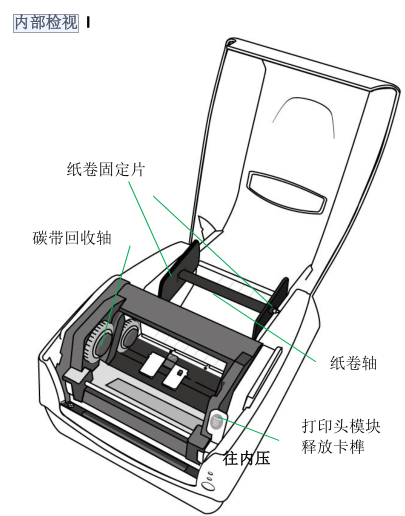

內部檢視
連接電源
1. 確定將電源開關切換至 Off 的位置 (向下)。
2. 將 AC 電源線插入電源供應器。
3. 將電源供應器的電源接頭插入打印機的電源插孔。
4. 將電源線另一端插入正確接地的 AC 電源插座。
以 以 CP-2140 為例連接圖示
裝入紙張
準備紙張
朝內或朝外纏繞的紙卷裝入打印機的方式都相同。 為避免紙卷
在運送、操作或存放時變臟或累積灰塵，請先撕掉多余長度的紙
張，如此可避免將殘膠或臟污拖進打印頭和滾軸之間。 在加載
紙張時，紙張必須裝入紙卷軸上。
裝入紙卷

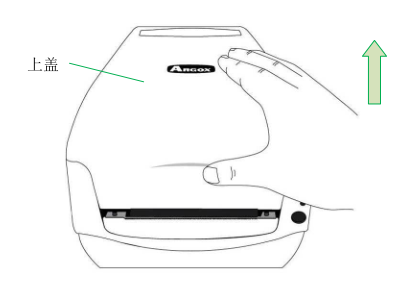

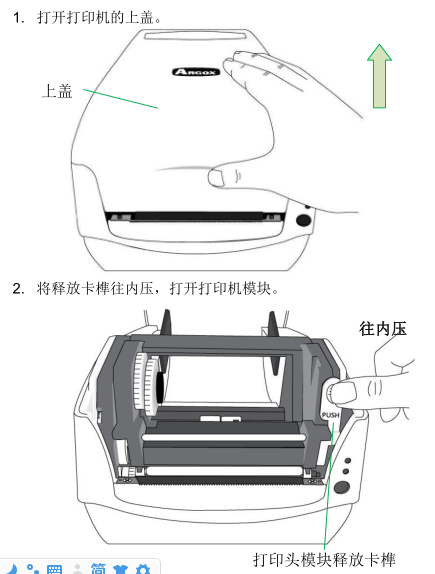

1. 打開打印機的上蓋。
上海迎真實業 迎真條碼專業標簽打印維修 13564867463 湯工

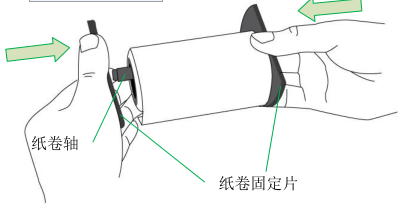

2. 將紙卷軸穿過紙卷供應軸，然后將兩塊紙張固定片置中對齊，
緊貼著紙卷供應軸。

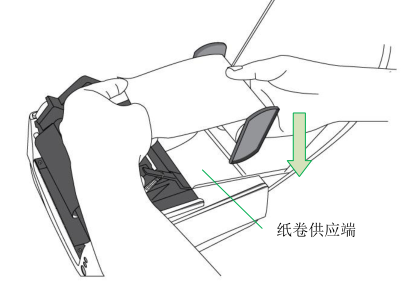

3. 將紙卷軸放入打印機內的紙卷供應端。

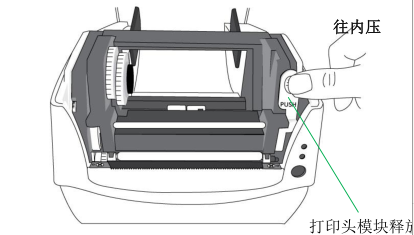

4. 將釋放卡榫往內壓，打開打印機模塊

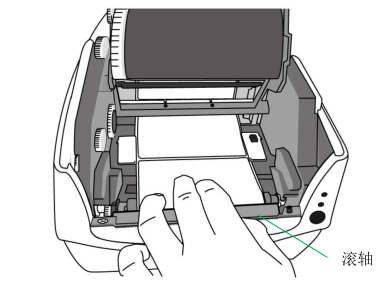

5. 拉出一小段紙張，讓紙張可以接觸到打印機的滾軸。

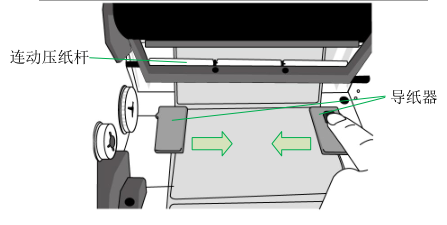

6. 按下右側導紙器上的鎖定器，調整導紙器的位置。 確定紙張
保持在連動壓紙桿的下方，并放置在兩塊導紙器的下方中央。
7. 關上打印機模塊，然后將兩側確實往下壓，直到發出喀一聲。

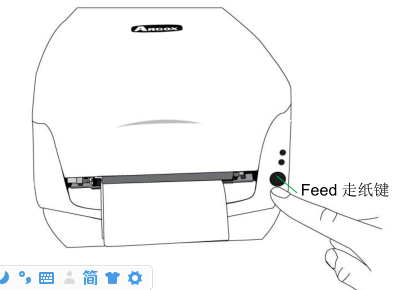

8. 按下走紙鍵，將紙張送出打印機。

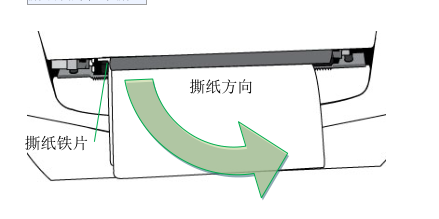

9. 若要撕下紙張，請依下圖中箭頭的方向，將紙張邊緣沿著
撕紙鐵片往下撕。
紙張感測器設定
由軟件/ 驅動程序設定 并排標簽
CP系列打印機紙張感測器有可移動反射式紙張感測器、中央固定
穿透式紙張感測器兩種。若使用中間有間隔的并排標簽打印, 請
設置為反射式紙張感測器, 并調整反射式紙張感測器到非置中位

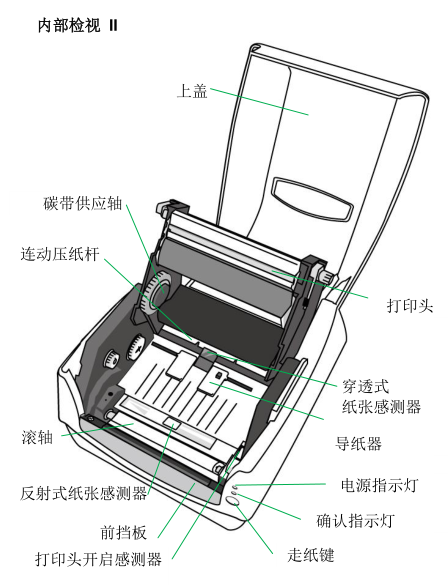

置。(如何調整紙張感測器位置? 請參閱本手冊 內部檢視II 單元)
反射式紙張感測器設定:
Argox BarTender UL 標簽打印軟件/ Seagull 驅動程序 –
卷/紙張?jiān)O(shè)置 – 介質類型 – 并排標簽

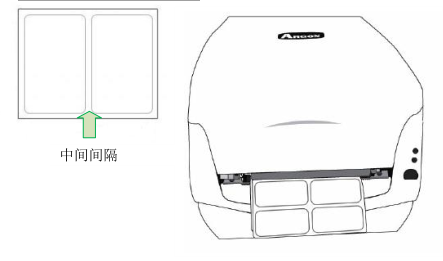

中間有間隔的并排標簽范例:
手動設定并排標簽
CP系列打印機自特定韌體版本導入功能 – 用戶可手動強制設定
反射式紙張感測器，以偵測并排標簽。適用于以下幾種情形:
- 紙張固定使用并排標簽不變。
- 無法連接計算機透過軟件或工具程序設定反射式紙張感測
器。
- 要讓機器忽略指令語言或軟件的傳感器設定，強制使用反射
式紙張感測器。
有兩種紙張感測器模式可手動設定切換，操作簡單且快速，以下
是步驟說明:
模式一.
若紙張固定使用并排標簽，希望讓CP系列打印機 進入反射式紙張
感測器強制模式:

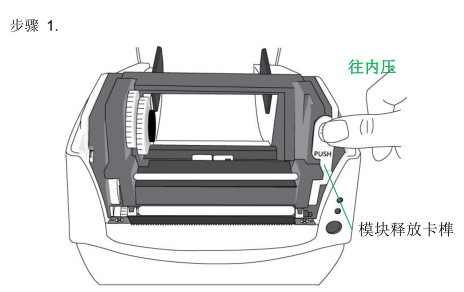

1. 將釋放卡榫往內壓，打開打印機模塊，確認指示燈(READY)
會開始閃爍。

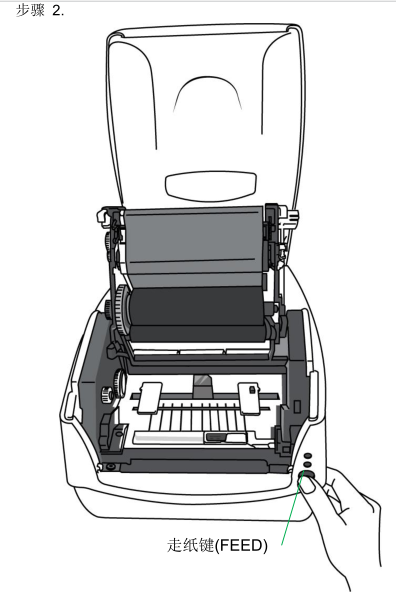

2. 按住走紙鍵(FEED)等待約5秒鐘， 看到電源指示燈(POWER)
與 確認指示燈(READY) 開始交互閃爍時，表示設定已完成，
立刻放開走紙鍵(FEED) 。
3. 再等約3秒鐘，會看到只有確認指示燈(READY)還在閃爍，關
19
CP 桌上型條碼打印機使用手冊
上打印機模塊，然后將兩側確實往下壓卡入，直到聽到喀一
聲。
模式二.
在手動設定反射式紙張感測器強制模式后，如果需 解除反射式紙
張 感測器 強制模式，并切換為穿透式紙張 感測器 模式:
1. 將釋放卡榫往內壓，打開打印機模塊，確認指示燈(READY)
會開始閃爍。
2. 按住走紙鍵(FEED)等待約5秒鐘，看到 電源指示燈(POWER)
與 確認指示燈(READY) 開始同步閃爍時，表示設定已完成，
立刻放開走紙鍵(FEED) 。
3. 再等約3秒鐘，會看到只有確認指示燈(READY)閃爍，關上打
印機模塊，然后將兩側確實往下壓卡入，直到聽到喀一聲。
22
CP 桌上型條碼打印機使用手冊
※ 若重復以上步驟，機器會在這兩個模式之間持續切換。
※ 進行打印之前，為再次確認目前感測器設定成功，請參閱本
手冊打印紙校正及設定單元，執行紙張校準并打印自檢頁。
裝入碳帶
下列步驟僅適用于熱轉打印模式。
熱敏打印模式不需裝入碳帶。
準備碳帶

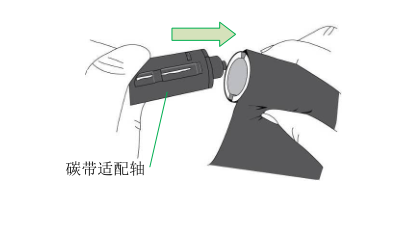

從打印機包裝中找出兩根碳帶適配軸，然后將適配軸從左至右固
定到新的碳帶卷上。
裝入碳帶卷

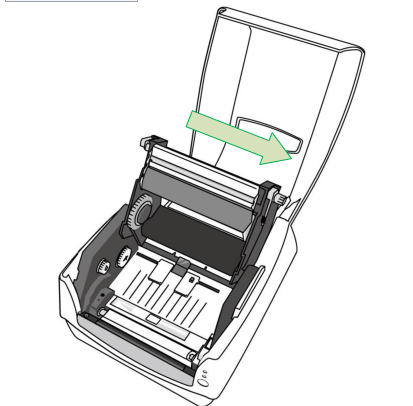

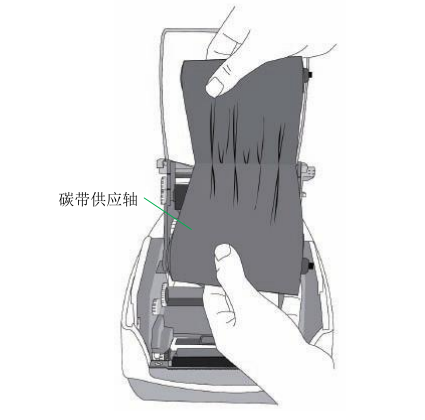

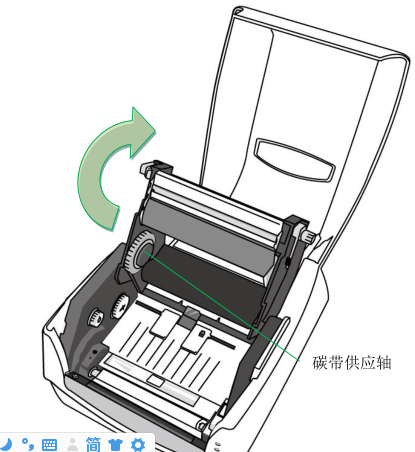

3. 打開打印機模塊，檢查碳帶供應軸
4. 裝入新的碳帶卷，邊轉動讓碳帶適配軸卡榫對齊并卡入碳帶
供應軸左側，然后再卡入右側

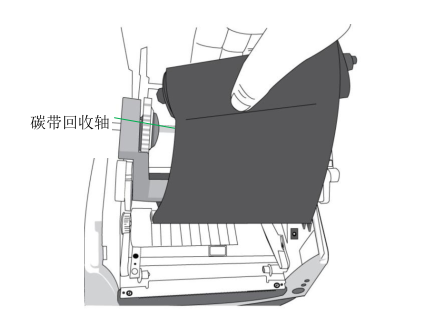

5. 裝入另一組碳帶卷，接著轉動碳帶卷，讓卡榫對齊并卡入碳
帶回收軸左側，然后再卡入右側。

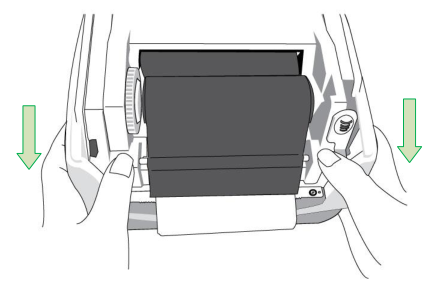

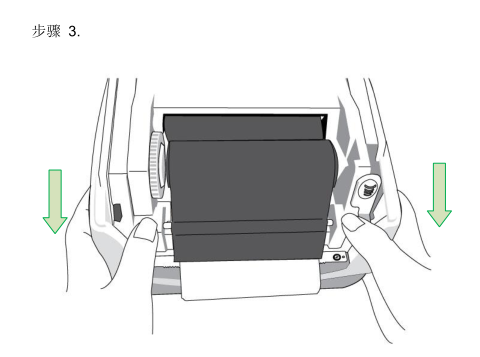

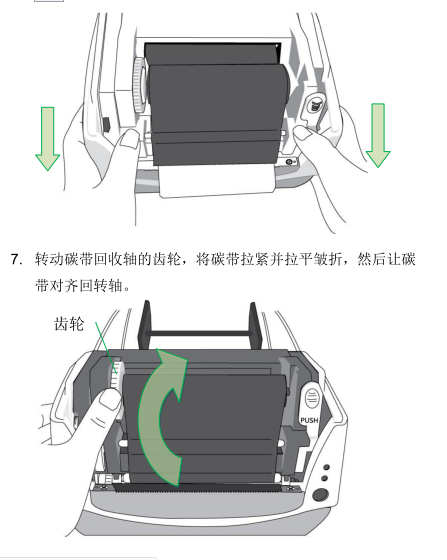

6. 關上打印機模塊，然后將兩側確實往下壓卡入，直到發出喀
一聲
3. 打印機操作
打印紙校正及設定
將打印機連接到計算機之前，若要確定打印機是否運作正常，請
執行紙張校正并打印自檢頁/組態標簽。
開始進行紙張校準及設定的步驟
1. 確定將紙張正確裝入，并關上打印機上蓋。
2. 關閉打印機電源。
3. 開啟電源，同時按住Feed走紙鍵，直到打印機馬達啟動。
4. 打印機會在自動走紙一定長度后執行校正；接著打印馬達會
暫停一秒，然后印出自檢頁/組態標簽。等到打印機開始打印
時，馬上放開Feed走紙鍵。
注意：
如果打印機使用 Argox PPLB 打印機語言，打印機會在
印出 自檢頁/組態標簽 后進入傾印模式(Dump Mode)。在傾
印模式下，所有的字符會印成左右兩欄：右欄顯示從系統接
收的字符，左欄則顯示字符對應的十六進制值。 這些信息可
讓用戶或工程師對程序進行驗證及除錯。
若要從傾印模式返回正常操作模式，請?jiān)賳螕糇呒堟I。另外
一種方式則是關閉打印機電源，然后再重新啟動打印機
將打印機重設為原廠默認值
請依照下列步驟將打印機重設為原廠默認值：
1. 開啟打印機電源，等待 4 秒以上的時間。
2. 按下「Feed走紙」鍵 8 秒鐘，等「Ready」指示燈和「Power」
指示燈先后熄滅。
3. 當「Power」指示燈重新亮起時，放開Feed走紙鍵。
4. 「Ready」指示燈接著亮起，此時打印機已重設為原廠默認值。
打印機已接收到但還未完成的打印作業會被清除。
注意：
1. 重設打印機前請注意，此操作會使打印機參數重設回原
廠默認值。若可能的話，請?jiān)谥卦O(shè)前打印自檢頁以
作為打印機的設定記錄。
2. 打印機的原廠默認值儲存在打印機的閃存內；即使中斷
打印機電源，這些設定仍會保留，不會被清除。
3. 已打印的標簽張數不會被重設。
4. 在重設之后必須再次執行紙張校準。

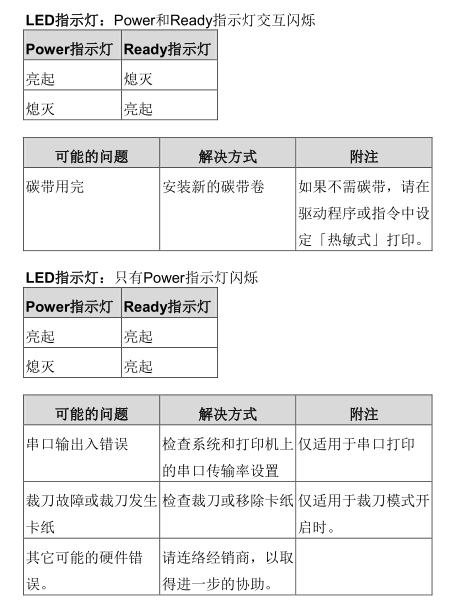

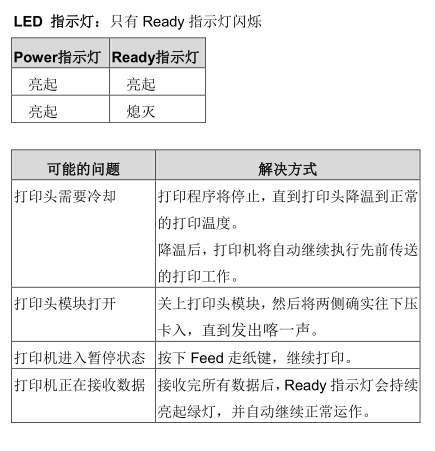

從 LED 指示燈診斷進行疑難排解
一般來說，當打印機無法正常運作時，「Power」指示燈會持續
閃爍，而打印程序，以及計算機和打印機之間的通訊也會停止。
請參閱下方列出的指示燈狀況說明，以了解可能的解決方式，解
決打印機可能遇到的問題。
LED 指示燈：Power和Ready指示燈以相同頻率閃爍
可能的問題 解決方式 附注
紙張感測器無法偵測
標簽間隔
檢查紙卷路徑
檢查標簽感測器
如果使用連續標簽紙
卷，請?jiān)隍?qū)動程序設
定或指令中設定「連
續紙」打印。
紙張用完 安裝新的標簽紙卷
卡紙 移除卡紙
其他
計算機顯示「打印機逾時」：
1. 檢查打印數據傳輸線(串口線)是否牢牢連接到計算機上的
串行端口，而且另一端是否牢牢連接到打印機上的串口接
口。
2. 檢查打印機電源是否開啟。
如果能夠傳送數據，但打印機卻無法印出。請確認使用中的打印
機驅動程序，并檢查 Windows 系統專用的 Seagull 驅動程序和標
簽打印機是否正確選取。

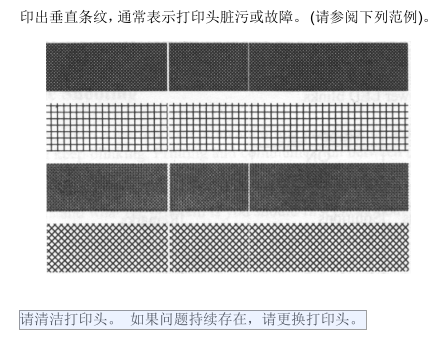

印出垂直條紋，通常表示打印頭臟污或故障。 (請參閱下列范例)。
打印質量不佳：
碳帶可能不合規定。
紙張可能不合規定。
調整濃度(加熱溫度)。
降低打印速度。
請參閱下一章節，并清潔相關的零件。
恢復程序
問題修正之后，只要按下Feed走紙鍵或重新啟動打印機，即可繼
續打印工作。請確認Ready指示燈未閃爍并保持恒亮，并記得重
新傳送檔案。
5. 維護打印機
打印頭維護指南
若要讓打印頭保持在最佳狀態并維持其效率，同時為了延長使用
時間，必須定期進行清潔：
清潔周期
強烈建議您定期清潔打印頭，或至少在每次更換標簽卷時 (在熱
敏打印模式下) 清潔一次。此外，假如打印機是在嚴苛的應用及
環境中操作，或當您發現打印質量明顯下降時，請經常清潔打印
頭。
清潔材料
打印頭的加熱組件表面極為脆弱。為避免造成任何可能的損傷，
請使用軟布/棉花棒沾上「乙醇」或「異丙醇」來清潔打印頭的表
面。
強烈建議在清潔時戴上手套。
請勿用空手或任何硬物直接接觸打印頭表面。
請勿讓打印頭接觸到水或唾液，以免加熱組件銹蝕。
清潔方向
清潔打印頭時，請永遠朝著同一方向來清潔打印頭的「加熱線」，
例如只能由左到右或由右到左；并請輕輕擦拭，勿過度用力。
請勿前后來回擦拭，以免清潔棉布上的灰塵、臟污或碳帶碎屑又
再次黏附在打印頭上
特別注意事項：
不論在任何情況下，只要打印頭的序號遭到抹除、竄改、損傷或
無法辨識時，保固即失效
6. 產品規格
一般規格
規格
CP-2140
CP-2140E
CP-2140M
CP-3140L
CP-3140LE
打印方式 熱轉式 / 熱敏式
分辨率 203 dpi 300 dpi
打印速度 2~4 ips 1~4 ips
打印長度
最大 100 吋 (2540mm)
最小 0.2 吋 (5mm)
最大 50 吋 (1270mm)
最小 0.2 吋 (5mm)
打印寬度 最大 4.1 吋 (104mm)
內存
8MB DRAM
(5MB 使用者可用),
4MB Flash ROM
(2MB 使用者可用)
8MB DRAM
(5MB 使用者可用),
8MB Flash ROM
(6MB 使用者可用)
CPU 類型 32 位 RISC 微處理器
紙張感測器
反射式 x 1 (可移動) / 穿透式 x 1 (中央固定)：
CP-2140, CP-2140E,
CP-3140L, CP-3140LE
反射式 x 1 (可移動)：CP-2140M
其他感測器 打印頭模組抬起感測器 / 碳帶感測器
操作接口 LED 指示燈(Power/Ready) x 2、Feed 按鍵(走紙) x 1
通訊接口
CP-2140, CP-3140L：
并口、串口(RS-232)(傳輸率最高至 115200bps)、USB
CP-2140E, CP-3140LE：
以太網絡、串口(RS-232)(傳輸率最高至 115200bps)、
USB
CP-2140M：USB
打印機語言
CP-2140, CP-2140E, CP-2140M, CP-3140L,
CP-3140LE：PPLA, PPLB
CP-2140Z, CP-2140MZ, CP-3140ZL, CP-3140ZLE：
PPLZ
編輯軟件 Seagull 驅動程序、BarTender
周邊程序 Print Utility、Font Utility
紙張種類
紙卷式、標簽式
(間距紙、連續紙、折迭紙、票券、吊牌...等)
紙張
最大寬度：11 公分, 最小寬度：2.54 公分
厚度：0.00635 至 0.0254 公分
最大外徑：12.7 公分 & 內徑尺寸：2.54 公分 /
最大外徑：11.43 公分 & 內徑尺寸：1.27 公分(可選配)/
最大外徑：12 公分 & 內徑尺寸：3.81 公分(可選配)
安裝裁紙器時紙張最小長度：2 公分
碳帶種類
碳帶卷最大外徑：6.7 公分
碳帶最大長度：300 公尺
碳帶軸內徑寬度：2.54 公分
碳帶寬度：1 至 4 吋, 蠟質、半蠟半樹脂、全樹脂
(內外碳皆適用)
尺寸 273 毫米(長) x 225 毫米(寬) x 186 毫米(高)
重量 2.1 公斤
電源
切換式電源供應器
輸入：100~240V~1.8A，
50-60Hz，
輸出：24VDC，2.4A
切換式電源供應器
輸入：100~240V~1.5A，
50-60Hz，
輸出：24VDC，2.91A
操作環境
操作溫度：40F~100F (4C~38C)
(相對濕度：10% ~ 90%)，
儲存溫度：-4F~122F (-20C~50C)，
選購配件 裁紙器、紙架、計時器 RTC 卡
安規認證 CE、FCC、cTUVus、CCC、RoHS
ARGOX 2140標簽（條碼）打印機安裝旋刀 / 閘刀裁紙器
請參閱下列步驟，將裁紙器套件安裝到打印機上：
1. 關閉打印機電源。

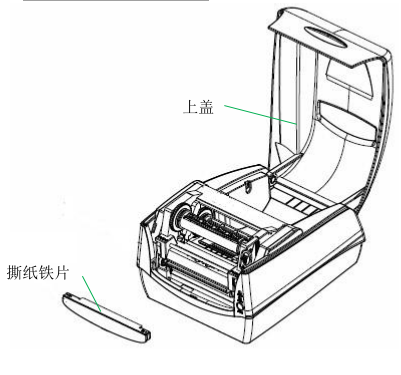

2. 打開上蓋，取下撕紙鐵片

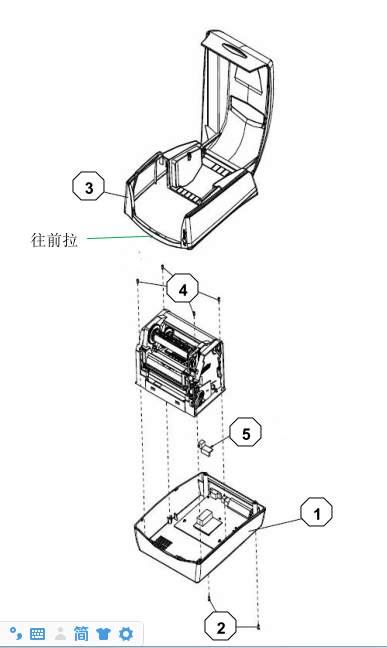

3. 將下蓋(圖示1)兩顆螺絲松開(圖示2) 。
4. 將中蓋(圖示3)的前側往前拉出，然后由下往上拆開。
5. 接著松開四顆螺絲，拆掉打印機模塊(圖示4)。
6. 將裁刀驅動(圖示5，Cutter Baby Board)安裝到主機板上
的JP16 插座

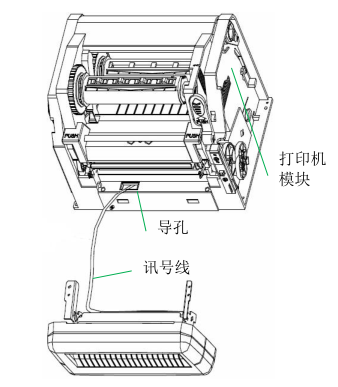

7. 將裁紙器訊號線穿過打印機模塊前方的方型導孔，然后連
接到主機板上的J9接頭，有標記CUTTER字樣。
8. 打印機模塊以四顆螺絲鎖固定到下蓋。
9. 將中蓋的前側往前拉出，然后由上往下裝回。
10. 兩顆螺絲鎖回下蓋。

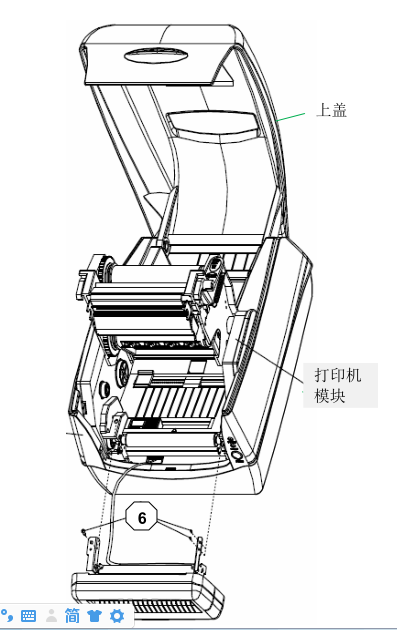

11. 裁紙器支架裝入打印機模塊，以螺絲鎖好固定(圖示6)。
12. 關上打印機模塊以及上蓋。
此時裁紙器已安裝完成，請裝入紙張和碳帶。
設定旋刀 / 閘刀裁紙器
啟動打印與裁切作業之前，請先確認目前是使用旋刀或是閘刀，
并勾選 Seagull 打印機驅動程序中的設定，以 CP-2140 為例﹕

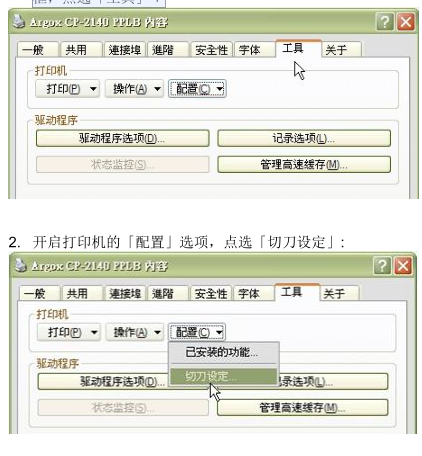

1. 開啟 CP-2140 驅動的[打印機屬性(Printer Properties)]對話
框，點選「工具」﹕

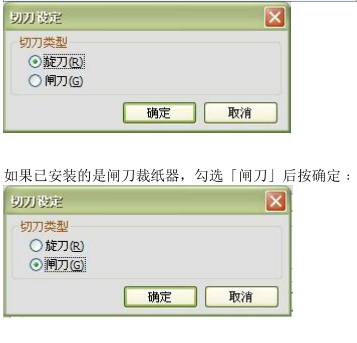

3. 此時會出現「切刀設定」的對話框如下，
如果已安裝的是旋刀裁紙器，勾選「旋刀」后按確定﹕

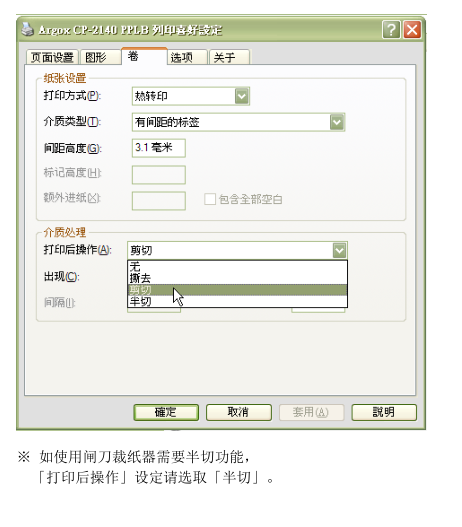

4. 再到 CP-2140 驅動中的打印喜好設定，在「介質處理」選項
中的「打印后操作」，點選「剪切」，按「套用」再按「確
定」，設定步驟就完成了

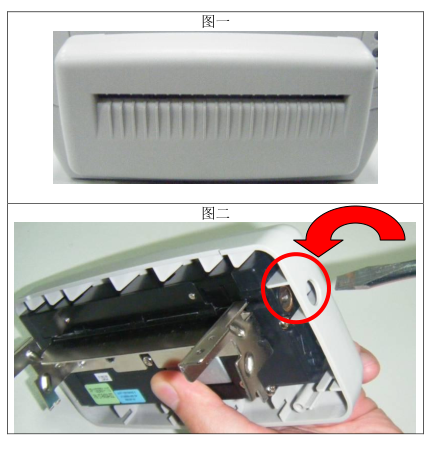

旋刀裁紙器卡紙排除
當裁紙器出現卡紙現象時，請以一字起子對裁刀進行卡紙調整。
一字起子轉動方向?yàn)槟鏁r(shí)針?lè)较?，如圖二所示。在轉動旋刀的過
程中同時進行將紙張取出的動作，當旋刀轉動到不會壓迫到紙張
的位置時紙張即可拿出，否則轉過頭便會再次卡住紙張

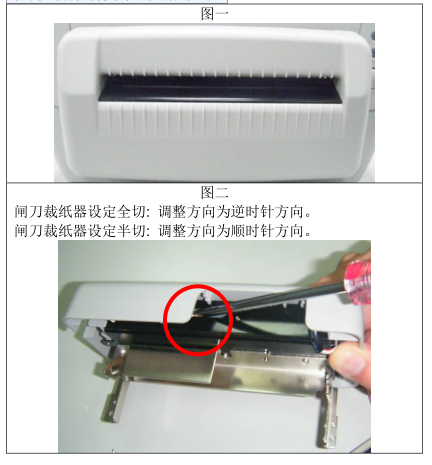

閘刀裁紙器卡紙排除
當裁刀出現卡紙現象時，查看閘刀模組下方有一控制閘刀上下運
動的螺絲，以十字起子轉動螺絲對裁刀進行卡紙調整。如圖二所
示的方向，在十字起子旋轉螺絲過程中會將卡紙的閘刀放下，這
時可以順利的將卡住的紙張取出。
