CKD氣缸的的種類
氣壓傳動中將壓縮氣體的壓力能轉換為機械能的氣動執行元件。氣缸有作往復直線運動的和作往復擺動的兩類（見圖）。作往復直線運動的氣缸又可分為單作用、雙作用、膜片式和沖擊氣缸4種。
①單作用氣缸：僅一端有活塞桿，從活塞一側供氣聚能產生氣壓，氣壓推動活塞產生推力伸出，靠彈簧或自重返回。
②雙作用氣缸：從活塞兩側交替供氣，在一個或兩個方向輸出力。
③膜片式氣缸：用膜片代替活塞，只在一個方向輸出力，用彈簧復位。它的密封性能好，但行程短。
④沖擊氣缸：這是一種新型元件。它把壓縮氣體的壓力能轉換為活塞高速(10～20米/秒)運動的動能，借以作功。沖擊氣缸增加了帶有噴口和泄流口的中蓋。中蓋和活塞把氣缸分成儲氣腔、頭腔和尾腔三室。它廣泛用于下料、沖孔、破碎和成型等多種作業。作往復擺動的氣缸稱擺動氣缸，由葉片將內腔分隔為二，向兩腔交替供氣，輸出軸作擺動運動，擺動角小于 280°。此外，還有回轉氣缸、氣液阻尼缸和步進氣缸等。杭州翰鑫科技有限公司供應ckd氣缸。
張文文15821574895
折疊編輯本段ckd氣缸的結構
CKD氣缸是由缸筒、端蓋、活塞、活塞桿和密封件組成，其內部結構如圖所示：ckd氣缸原理圖：
1.缸筒 缸筒的內徑大小代表了氣缸輸出力的大小?；钊诟淄矁?nèi)做平穩的往復滑動，缸筒內表面的表面粗糙度應達到Ra0.8um。對鋼管缸筒，內表面還應鍍硬鉻，以減小摩擦阻力和磨損，并能防止銹蝕。缸筒材質除使用高碳鋼管外，還是用高強度鋁合金和黃銅。小型氣缸有使用不銹鋼管的。帶磁性開關的氣缸或在耐腐蝕環境中使用的氣缸，缸筒應使用不銹鋼、鋁合金或黃銅等材質。 ckd氣缸活塞上采用組合密封圈實現雙向密封，活塞與活塞桿用壓鉚鏈接，不用螺母。
2.端蓋 端蓋上設有進排氣通口，有的還在端蓋內設有緩沖機構。桿側端蓋上設有密封圈和防塵圈，以防止從活塞桿處向外漏氣和防止外部灰塵混入缸內。桿側端蓋上設有導向套，以提高氣缸的導向精度，承受活塞桿上少量的橫向負載，減小活塞桿伸出時的下彎量，延長氣缸使用壽命。導向套通常使用燒結含油合金、前傾銅鑄件。端蓋過去常用可鍛鑄鐵，現在為減輕重量并防銹，常使用鋁合金壓鑄，微型缸有使用黃銅材料的。
氣缸作用
將壓縮空氣的壓力能轉換為機械能，驅動機構作直線往復運動、擺動和旋轉運動。
工作原理
根據工作所需力的大小來確定活塞桿上的推力和拉力。由此來選擇氣缸時應使氣缸的輸出力稍有余量。若缸徑選小了，輸出力不夠，氣缸不能正常工作；但缸徑過大，不僅使設備笨重、成本高，同時耗氣量增大，造成能源浪費。在夾具設計時，應盡量采用增力機構，以減少氣缸的尺寸。 氣缸 下面是氣缸理論出力的計算公式： F：氣缸理論輸出力 F′：效率為85%時的輸出力--（F′=F×85%） D：氣缸缸徑 P：工作壓力（kgf/cm2） 例：直徑340mm的氣缸，工作壓力為3kgf/cm2時，其理論輸出力為多少?芽輸出力是多少? 將P、D連接，找出F、F′上的點，得： F=2800kgf；F′=2300kgf 在工程設計時選擇氣缸缸徑，可根據其使用壓力和理論推力或拉力的大小，從經驗表1－1中查出。 例：有一氣缸其使用壓力為5kgf/cm2，在氣缸推出時其推力為132kgf，（氣缸效率為85%）問：該選擇多大的氣缸缸徑? ●由氣缸的推力132kgf和氣缸的效率85%，可計算出氣缸的理論推力為F=F′/85%=155（kgf） ●由使用壓力5kgf/cm2和氣缸的理論推力，查出選擇缸徑為?63的氣缸便可滿足使用要求。
應用領域
印刷（張力控制）、半導體（點焊機、芯片研磨）、自動化控制、機器人等等。
沖擊氣缸是一種專門為了滿足對沖擊力有較高要求的場合而開發的一種特殊功能氣缸。例如鋼鐵材質工件的打標，部件沖孔，下料等操作，都需要較高的沖擊力才可以完成該類操作。
沖擊氣缸的特點就是沖擊力強，速度快，耗氣量小。為了滿足這樣的要求，沖擊氣缸會采用一些特殊的設計，比如加大缸徑，加重沖擊活塞桿，減小缸壁的摩擦系數，氣缸活塞桿采用反沖裝置等來實現沖擊功能。采用這些特殊技術，既能增大氣缸的沖擊力又可以延長氣缸的使用壽命。
目前市場上沖擊氣缸產品可以分為兩類：
1）QGT儲氣腔型沖擊氣缸：它把壓縮氣體的壓力能轉換為活塞高速（10～20米／秒）運動的動能，借以作功。該款沖擊氣缸增加了帶有噴口和泄流口的中蓋。中蓋和活塞把氣缸分成儲氣腔、頭腔和尾腔三室。它廣泛用于下料、沖孔、破碎和成型等多種作業。
2）CMT型沖擊氣缸：這是一種新型沖擊氣缸，通過加重活塞桿，減小摩擦系數等大幅提供沖擊力。該系列沖擊氣缸，結構緊湊，沖擊力巨大。比如缸徑38mm，行程60mm的該系列沖擊氣缸，最大沖擊力可以達到3噸。沖擊力是同樣行程和缸徑的普通氣缸的10倍以上。由于采用了沖擊緩沖裝置，該系列的沖擊氣缸，既能提供較大的沖擊力，并且能保證其使用壽命。該款沖擊氣缸特殊適應于生產線檢測位打標，沖孔等操作。由于其自身長度非常小，適用于安裝在比較緊湊的空間。對安裝位的大小，距離要求都比較低。

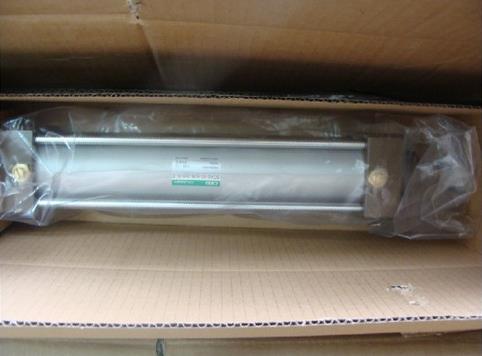

CKD氣缸/CKD空氣氣缸/中國總代理
SCA2-CB-50B-75-I/Z
SCA2-FB-40B-100/Z
SCA2-00-63B-200/Z
SCA2-00-63B-75/Ｚ
SCA2-FA-63B-100/Z
SCA2-FA-40B-150/Z
SCA2-FA-40B-200/Z
SCA2-FA-40B-250/Z
SCA2-LB-40B-300/Z
SCA2-FA-40B-350/Z
SCA2-FB-40B-400/Z
SCA2-FB-40B-450/Z
SCA2-FB-40B-500/Z
SCA2-FB-40B-550/Z
SCA2-FB-40B-600/Z
SCA2-FB-40B-650/Z
SCA2-TC-40B-700/Z
SCA2-TC-40B-750/Z
SCA2-TC-40B-800/Z
SCA2-TC-40B-900/Z
SCA2-TC-40B-1000/Z
SCA2-00-40B-1100/Z
SCA2-LB-40B-1200/Z
SCA2-00-40B-1300/Z
SCA2-00-40B-1400/Z
SCA2-00-40B-1500/Z
SCA2-TC-40B-1600/Z
SCA2-CB-50B-50/Z
SCA2-00-50B-75/Z
SCA2-TB-50B-100/Z
SCA2-CB-50B-150/Z
SCA2-CB-50B-200/Z
SCA2-TC-50B-250/Z
SCA2-00-50B-300/Z
SCA2-00-50B-350/Z
SCA2-00-50B-400/Z
SCA2-00-50B-450/Z
SCA2-00-50B-500/Z
